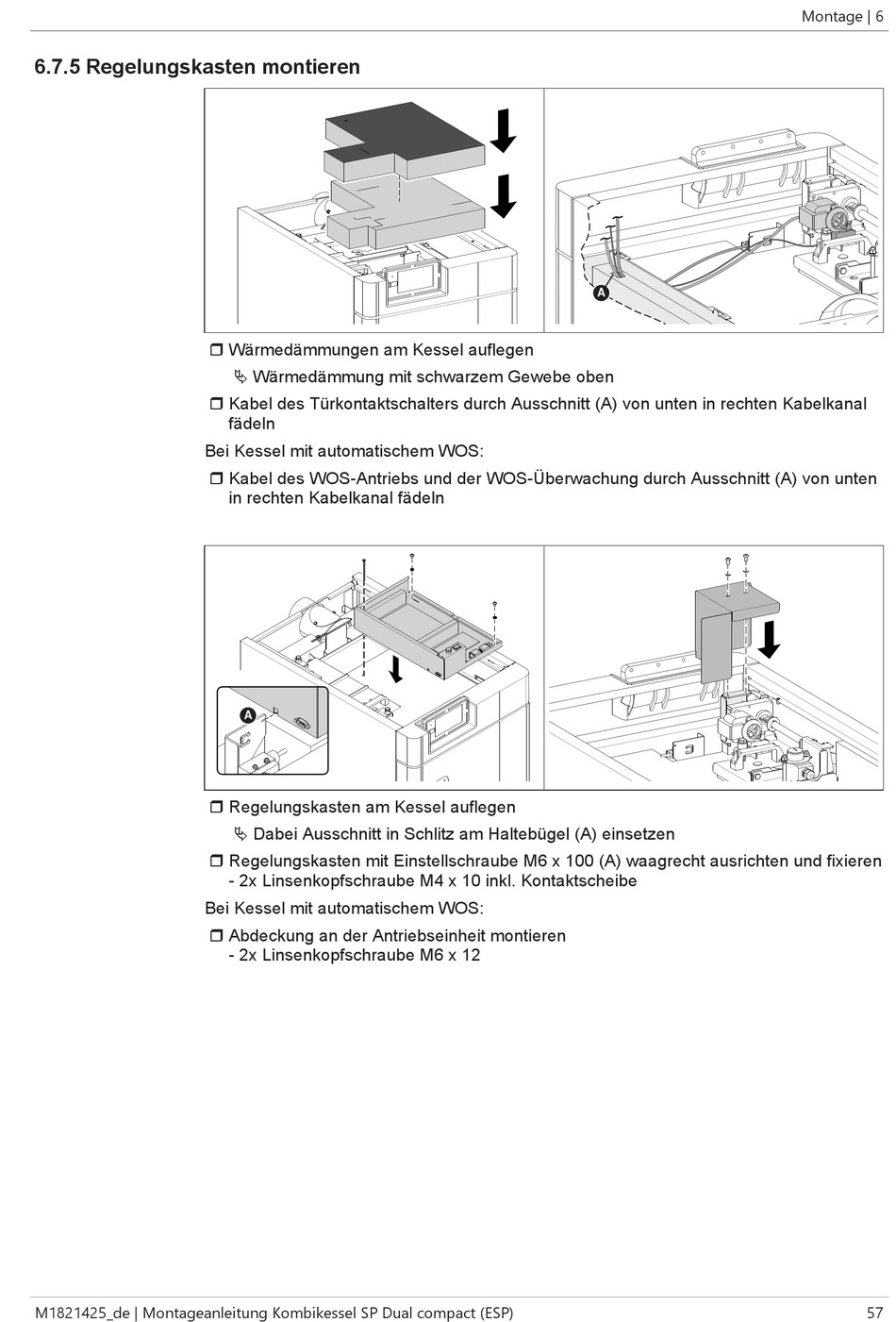

6.7.5 Regelungskasten montieren
M1821425_de | Montageanleitung Kombikessel SP Dual compact (ESP)
r Wärmedämmungen am Kessel auflegen
Ä Wärmedämmung mit schwarzem Gewebe oben
r Kabel des Türkontaktschalters durch Ausschnitt (A) von unten in rechten Kabelkanal
fädeln
Bei Kessel mit automatischem WOS:
r Kabel des WOS-Antriebs und der WOS-Überwachung durch Ausschnitt (A) von unten
in rechten Kabelkanal fädeln
A
r Regelungskasten am Kessel auflegen
Ä Dabei Ausschnitt in Schlitz am Haltebügel (A) einsetzen
r Regelungskasten mit Einstellschraube M6 x 100 (A) waagrecht ausrichten und fixieren
- 2x Linsenkopfschraube M4 x 10 inkl. Kontaktscheibe
Bei Kessel mit automatischem WOS:
r Abdeckung an der Antriebseinheit montieren
- 2x Linsenkopfschraube M6 x 12
A
