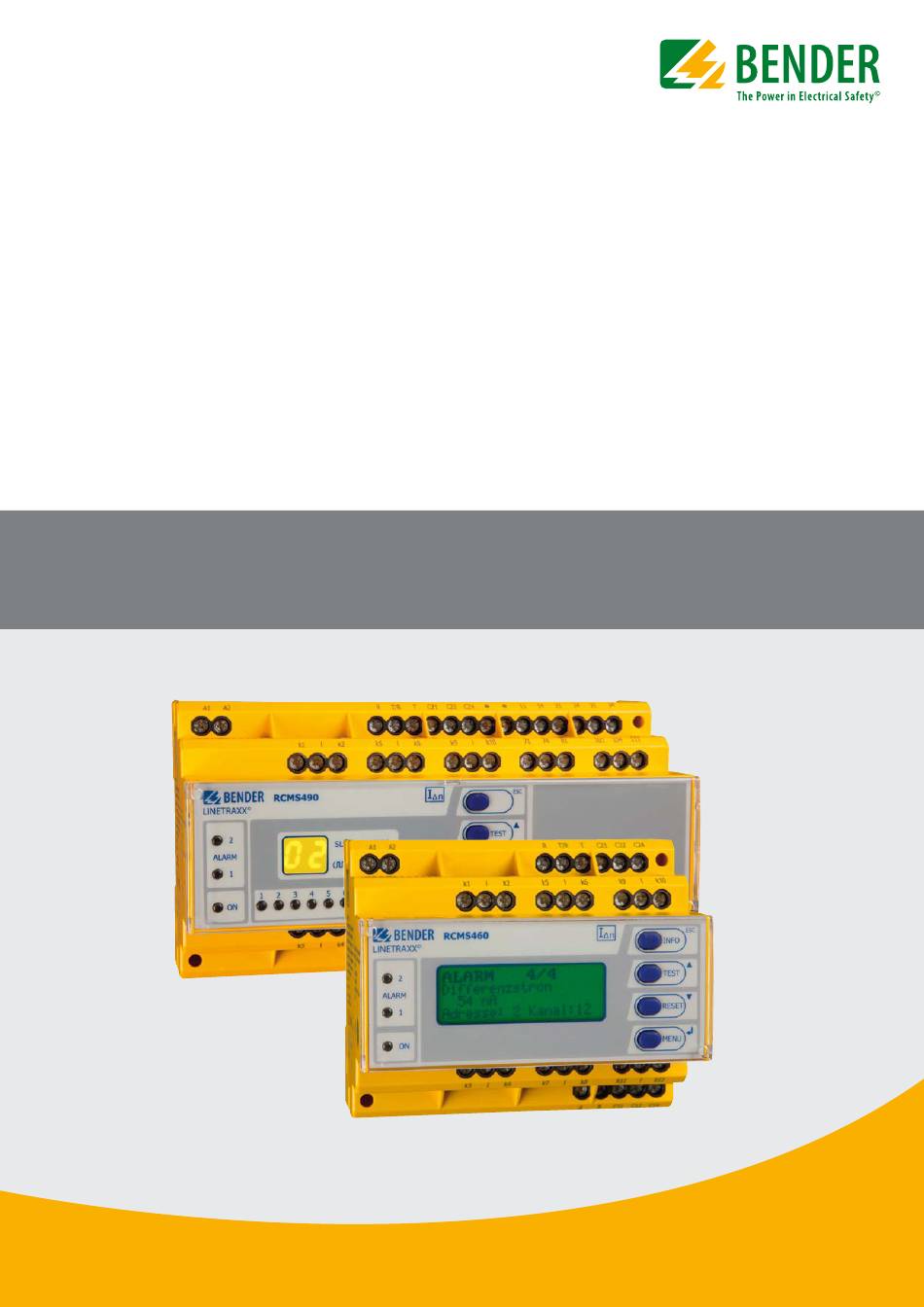

- Seite 1 LINETRAXX® RCMS460-D/-L – RCMS490-D/-L Mehrkanaliges Wechsel-, puls- und allstromsensitives Differenzstrom-Überwachungsgerät für geerdete AC-, DC- und AC/DC-Systeme (TN- und TT-Systeme) Mit Sicherheit Spannung RCMS460-490_D00067_02_D_XXDE/01.2020...
-
Seite 2: Anwendungsgebiete
LINETRAXX® Mehrkanaliges Wechsel-, puls- und allstromsensitives Differenzstrom-Überwachungsgerät für geerdete AC-, DC- RCMS460-D/-L – RCMS490-D/-L und AC/DC-Systeme (TN- und TT-Systeme) Produktbeschreibung RCMS460-D…/-L… und RCMS490-D…/-L… Das Differenzstrom-Überwachungssystem (RCMS-System) besteht aus einem oder mehreren Differenzstrom-Überwachungsgeräten RCMS460-D/-L oder RCMS490-D/-L, die über die dazugehörigen Messstromwandler Fehler-, Differenz- und Betriebsströme in geerdeten Stromversorgungen erfassen und auswerten können. -
Seite 3: Oberschwingungsanalyse
Differenzstrom-Überwachungsgeräte LINETRAXX® RCMS460-D/-L – RCMS490-D/-L Historienspeicher im RCMS460-D, RCMS490-D RCMS460-L Die Geräteausführung RCMS460-L enthält eine 2-stellige Sieben- Das Gerät verfügt über einen Historienspeicher, in dem bis 300 Segment-Anzeige, auf der die Adresse dieses Gerätes innerhalb des Datensätze ausfallsicher gespeichert werden können (Datum, BMS-Busses angezeigt wird. - Seite 4 Differenzstrom-Überwachungsgeräte LINETRAXX® RCMS460-D/-L – RCMS490-D/-L Folgende Tabelle zeigt eine Übersicht der Messfunktionen pro Kanal: Übersicht Messfunktionen RCMS460-D/-L, RCMS490-D/-L RCMS460-D4/-L4, RCMS490-D4/-L4 Messfunktionen wählbar Kanal 1…12 Kanal 1…8 Kanal 9…12 6 mA…20 A (42 …2000 Hz) </>/AUS </>/AUS – ∆n 100 mA…125 A (42 …2000 Hz) –...
-
Seite 5: Anschlussschaltbild - Digitaler Eingang
Differenzstrom-Überwachungsgeräte LINETRAXX® RCMS460-D/-L – RCMS490-D/-L Anschlussschaltbild RCMS460-D…/-L… Anschlussschaltbild RCMS490-D…/-L… RCMS460 LINETRAXX® ALARM RCMS490 LINETRAXX® ALARM A1, A2 Anschluss der Versorgungsspannung U (siehe T, T/R Externe Test-Taste (Schließer). Externe Test-Tasten Bestellangaben), Sicherung: Empfehlung: 6 A mehrerer Geräte dürfen nicht miteinander verbunden werden. - Seite 6 Differenzstrom-Überwachungsgeräte LINETRAXX® RCMS460-D/-L – RCMS490-D/-L Anschluss Messstromwandler Serie CTAC…, WR…, WS… Anschluss Messstromwandler Serie CTUB100 (pulsstromsensitiv) (allstromsensitiv) S1(k) S2(l) CTBCx 24V GND Typ A CTUB102 CTXS-… 24V GND Netzteil (STEP-PS…) Überspannungs- ableiter Die Anschlüsse k und l dürfen am Überwachungsgerät nicht Anschluss Messstromwandler Serie WF…...
- Seite 7 Differenzstrom-Überwachungsgeräte LINETRAXX® RCMS460-D/-L – RCMS490-D/-L Beispiele für ein Systemaufbau – Minimalsystem mit RCMS460-D und 12 Messstellen TN-S-System Messstromwandler Messstromwandler allstromsensitiv (0…2000 Hz) pulsstromsensitiv (42…2000 Hz) Serie Verteiler CTUB100 Serie Serie CTAC…, WR… CTAC…, WR… WS…, WF… Serie WS…, WF… CTAC…, WR… Serie WS…, WF…...
-
Seite 8: Technische Daten
