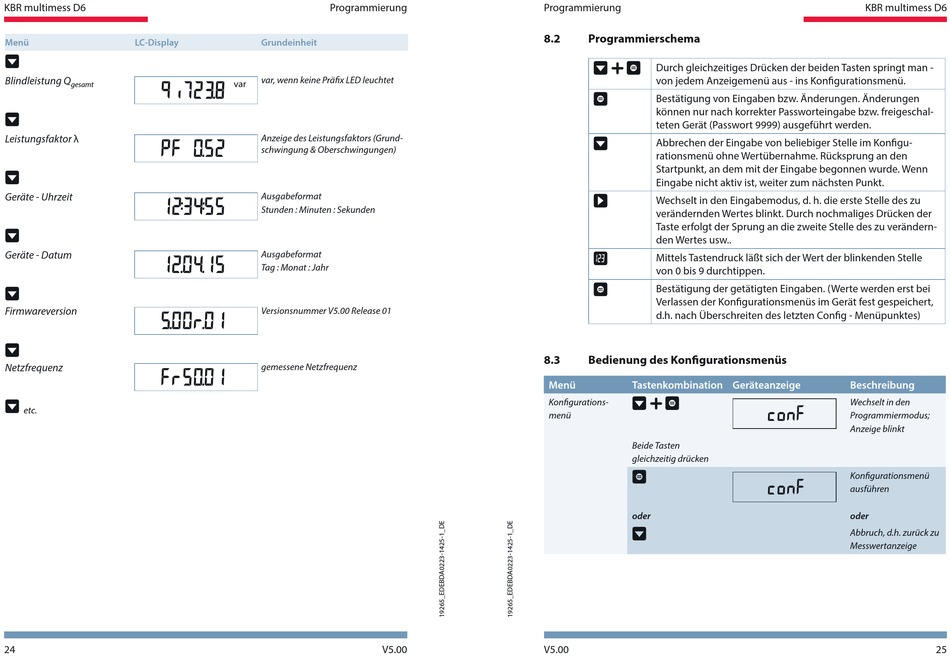

KBR multimess D6
Menü
LC-Display
Blindleistung Q
gesamt
qi723. 8
Leistungsfaktor λ
PF 0. 5 2
Geräte Uhrzeit
12: 3 4: 5 5
Geräte Datum
12. 0 4. 1 5
Firmwareversion
5. 0 0r. 0 1
Netzfrequenz
Fr50. 0 1
etc.
24
Programmierung
Grundeinheit
var, wenn keine Präfix LED leuchtet
var
Anzeige des Leistungsfaktors (Grund
schwingung & Oberschwingungen)
Ausgabeformat
Stunden : Minuten : Sekunden
Ausgabeformat
Tag : Monat : Jahr
Versionsnummer V5.00 Release 01
gemessene Netzfrequenz
V5.00
Programmierung
8.2
Programmierschema
Durch gleichzeitiges Drücken der beiden Tasten springt man -
von jedem Anzeigemenü aus - ins Konfigurationsmenü.
Bestätigung von Eingaben bzw. Änderungen. Änderungen
können nur nach korrekter Passworteingabe bzw. freigeschal-
teten Gerät (Passwort 9999) ausgeführt werden.
Abbrechen der Eingabe von beliebiger Stelle im Konfigu-
rationsmenü ohne Wertübernahme. Rücksprung an den
Startpunkt, an dem mit der Eingabe begonnen wurde. Wenn
Eingabe nicht aktiv ist, weiter zum nächsten Punkt.
Wechselt in den Eingabemodus, d. h. die erste Stelle des zu
verändernden Wertes blinkt. Durch nochmaliges Drücken der
Taste erfolgt der Sprung an die zweite Stelle des zu verändern-
den Wertes usw..
Mittels Tastendruck läßt sich der Wert der blinkenden Stelle
von 0 bis 9 durchtippen.
Bestätigung der getätigten Eingaben. (Werte werden erst bei
Verlassen der Konfigurationsmenüs im Gerät fest gespeichert,
d.h. nach Überschreiten des letzten Config - Menüpunktes)
8.3
Bedienung des Konfigurationsmenüs
Menü
Tastenkombination Geräteanzeige
Konfigurations
menü
Beide Tasten
gleich zeitig drücken
oder
V5.00
KBR multimess D6
Beschreibung
Wechselt in den
conF
Programmiermodus;
Anzeige blinkt
Konfigurationsmenü
conF
ausführen
oder
Abbruch, d.h. zurück zu
Messwertanzeige
25
