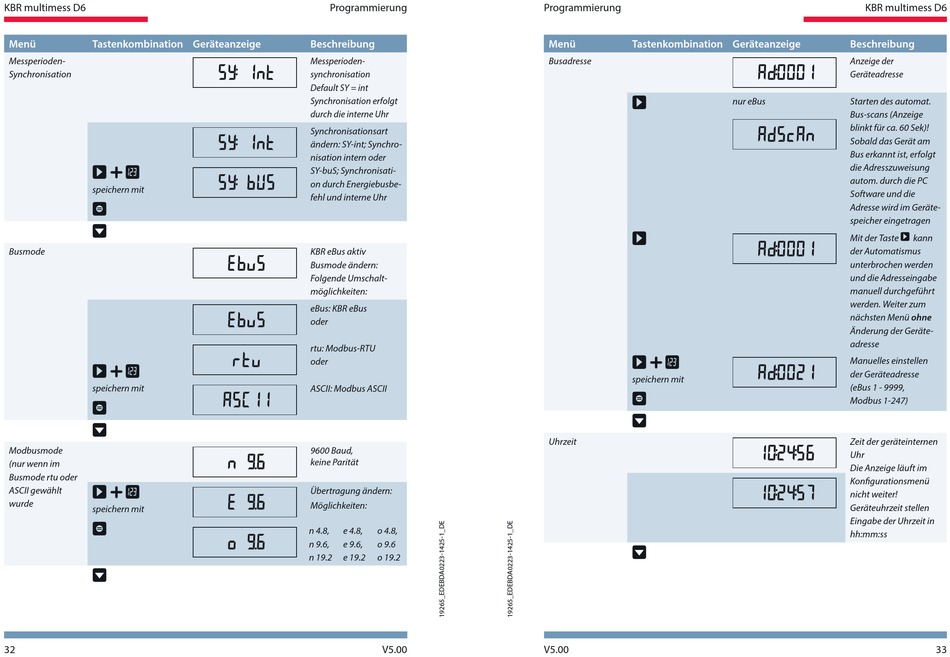

KBR multimess D6
Menü
Tastenkombination Geräteanzeige
Messperioden
Synchronisation
speichern mit
Busmode
speichern mit
Modbusmode
(nur wenn im
Busmode rtu oder
ASCII gewählt
wurde
speichern mit
32
Programmierung
Beschreibung
Messperioden
5Y: 1nt
synchronisation
Default SY = int
Synchronisation erfolgt
durch die interne Uhr
Synchronisationsart
5Y: 1nt
ändern: SYint; Synchro
nisation intern oder
SYbuS; Synchronisati
5Y: bUS
on durch Energiebusbe
fehl und interne Uhr
KBR eBus aktiv
EbuS
Busmode ändern:
Folgende Umschalt
möglichkeiten:
eBus: KBR eBus
EbuS
oder
rtu: ModbusRTU
rtu
oder
ASCII: Modbus ASCII
ASCII
9600 Baud,
n 9. 6
keine Parität
Übertragung ändern:
E 9. 6
Möglichkeiten:
n 4.8,
e 4.8,
o 4.8,
o 9. 6
n 9.6,
e 9.6,
o 9.6
n 19.2
e 19.2
o 19.2
V5.00
Programmierung
Menü
Tastenkombination Geräteanzeige
Busadresse
speichern mit
Uhrzeit
V5.00
KBR multimess D6
Beschreibung
Anzeige der
Ad: 0 001
Geräteadresse
nur eBus
Starten des automat.
Busscans (Anzeige
blinkt für ca. 60 Sek)!
AdScAn
Sobald das Gerät am
Bus erkannt ist, erfolgt
die Adresszuweisung
autom. durch die PC
Software und die
Adresse wird im Geräte
speicher eingetragen
Mit der Taste
Ad: 0 001
der Automatismus
unterbrochen werden
und die Adresseingabe
manuell durchgeführt
werden. Weiter zum
nächsten Menü ohne
Änderung der Geräte
adresse
Manuelles einstellen
Ad: 0 021
der Geräteadresse
(eBus 1 9999,
Modbus 1247)
Zeit der geräteinternen
10: 2 4: 5 6
Uhr
Die Anzeige läuft im
Konfigurationsmenü
10: 2 4: 5 7
nicht weiter!
Geräteuhrzeit stellen
Eingabe der Uhrzeit in
hh:mm:ss
kann
33
