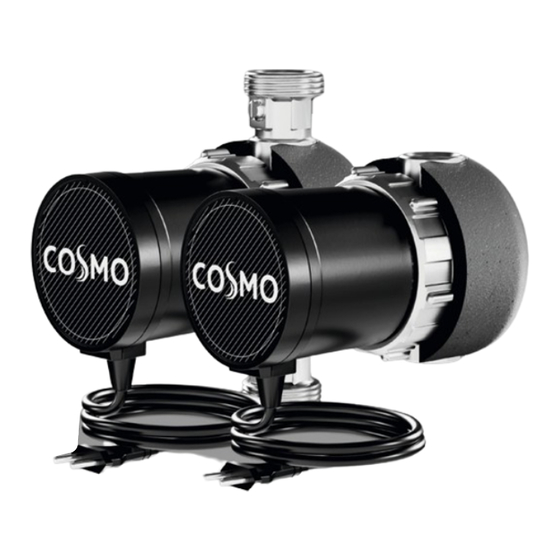

Cosmo CPB2 Montage- Und Betriebsanleitung
Hocheffiziente trinkwasser-zirkulationspumpe
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Kapitel
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Cosmo CPB2
Inhaltszusammenfassung für Cosmo CPB2
-
Seite 1: Wärmedämmschale
MONTAGE- UND BETRIEBSANLEITUNG HOCHEFFIZIENTE TRINKWASSER-ZIRKULATIONSPUMPE CPB2/CPBA2... - Seite 2 Deutsch Fig. 1 Fig. 1 Fig. 2 Fig. 2 Fig. 3 Fig. 3 Fig. 4...
-
Seite 3: Rückschlagventil Und Absperrventil 2
Deutsch Fig. 5 Fig. 6 Fig. 7 Fig. 8... -
Seite 4: Inhaltsverzeichnis
Technische Zeichnung, Einbaumaße Vorschriften, Normen, Richtlinien Technische Daten Sicherheitshinweise, Warnhinweise Installation Inbetriebnahme Wartung, Störungsabhilfe Pflegehinweise Ersatzteile Konformitätserklärung Kontaktdaten Garantie, Gewährleistung, Nachkaufgarantie LIEFERUMFANG • Pumpe • Wärmedämmschale • Rückschlagventil und Absperrventil (Typ COSMO CPBA2) • 1,5 m-Anschlusskabel mit Eurostecker • Einbau- und Betriebsanleitung... -
Seite 5: Technische Zeichnung, Einbaumaße
EINBAUMASSE G1″ G1/2″ G1/2″ G1″ 80 mm 104 mm 85 mm • COSMO CPB2 (Fig. 1) Schraubanschluss: 15 (G1/2″) Einbaulänge: 85 mm • COSMO CPBA2 (Fig. 2) Schraubanschluss: 15 (G1/2″) Alle Informationen auch und Absperrarmaturen (G1″) digital verfügbar. Einbaulänge: 139 mm... -
Seite 6: Vorschriften, Normen, Richtlinien
Weitere Informationen dazu erhalten Sie bei den örtlichen Behörden oder dem zuständigen Fachhandel. Die getrennte Entsorgung trägt zum Schutz der Umwelt und zur Gesundheit der Menschen bei. TECHNISCHE DATEN 5.1 Typenschlüssel COSMO Baureihe (Hocheffizienz-Trinkwasserzirkulationspumpe mit EC-Kugelmotor) CPB2 Typenbezeichnung (A = mit Absperrarmaturen) - Seite 7 1~115–230V / 50–60Hz Leistungsaufnahme 7 Watt Schutzart IP 42 Druckfestigkeit 10 bar (1000 kPa) Temperaturfestigkeit 95 °C Medientemperatur bis 75 °C Umgebungstemperatur bis 40 °C Zulässige Wasserhärte unbegrenzt Trockenlaufschutz Druckverlust Rückschlagklappe 20 mbar 5.3 Q/H-Diagramm CPB2 CPBA2 Fördermenge Q [I/h]...
-
Seite 8: Sicherheitshinweise, Warnhinweise
Deutsch SICHERHEITSHINWEISE, WARNHINWEISE 6.1 Sicherheitshinweise • Vor Arbeiten an der Pumpe Betriebsanleitung vollständig durchlesen. • Diese Anleitung ist Teil der Pumpe, gültig für die genannten Baureihen und beschreibt den sicheren und sachgemäßen Einsatz in allen Betriebsphasen. • Installation der Pumpe nur durch einen qualifizierten Fachinstallateur durchführen lassen. -
Seite 9: Warnhinweise
Deutsch 6.2 Warnhinweise GEFAHR! Unmittelbar drohende Gefahr. Tod, schwere Körperverletzung möglich. WARNUNG! Mögliche drohende Gefahr. Tod, schwere Körperverletzung möglich. VORSICHT! Mögliche gefährliche Situation. Leichte Körperverletzung, Sachschaden möglich. INFO! Information, Handlungshinweis. INSTALLATION GEFAHR! Tod durch Stromschlag! Vor Beginn der Arbeiten Spannungsfreiheit sicherstellen. Für den Einbau einen witterungsgeschützten, frost- und staubfreien und gut belüfteten Raum vorsehen. - Seite 10 Deutsch INFO! Die Pumpe nur komplett einbauen. Nur COSMO Originalteile verwenden. Der Austauschmotor ist zur vorhergehenden Baureihe (ab 2016) kompatibel. Beim Tauschen des Pumpenmotors neue Dichtung verwen- den. Die Montage des Motors auf ein Fremdpumpen- gehäuse ist nicht möglich. INFO! Beim Pumpentyp COSMO CPBA2 sind Absperr- ventil und Rückschlagventil im Lieferumfang enthalten...
- Seite 11 Schlitz quer zur Fließrichtung stellen (Fig. 6). VORSICHT! Lagerschaden durch Trockenlauf! Leitungssystem gründlich mit Wasser durchspülen und entlüften. INFO! Zum Entlüften COSMO Entlüftungsflansch verwenden (Fig. 8 und siehe Seite 15 Ersatzteile). VORSICHT! Gehäusedichtung nicht beschädigen. Beschädigte Dichtung austauschen. VORSICHT! Bei Montage der Gehäusedichtung diese nicht ins Pumpengehäuse, sondern auf den Pumpen-...
-
Seite 12: Inbetriebnahme
Deutsch INFO! Zur Gewährleistung der Sicherheit, Funktionalität und Effizienz der Umwälzpumpe ausschließlich die mitgelieferte Wärmedämmschale verwenden. INFO! Das Gerät muss nach der Installation über einen zugänglichen Stecker oder einen Schalter in der festen Verkabelung abgeschaltet werden können. Bei An- schluss der Pumpe an die Wärmeerzeugersteuerung muss diese abschaltbar sein. -
Seite 13: Wartung, Störungsabhilfe
Deutsch 9 WARTUNG, STÖRUNGSABHILFE GEFAHR! Tod durch Stromschlag! Vor Beginn der Arbeiten Spannungsfreiheit sicherstellen. WARNUNG! Verbrühungsgefahr! Vor Wartungsarbeiten die Pumpe abkühlen lassen. Störung Ursache Abhilfe Pumpe - Stromzufuhr ist - Korrekte Stromzufuhr läuft unterbrochen wiederherstellen nicht - Pumpe/Motor defekt - Pumpe tauschen (Elektrik/Elektronik) - Rotor blockiert durch - Wasserberührte Teile... -
Seite 14: Pflegehinweise
Deutsch PFLEGEHINWEISE Pumpeninnenraum und Rotor können mit handelsüblichen Kalklösemitteln gereinigt werden. Hierzu kann der Rotor bei Bedarf entnommen werden. Vor Ausbau des Pumpenkopfes Absperrventile schließen. -
Seite 15: Ersatzteile
Deutsch ERSATZTEILE Artikel Bezeichnung COSMO Entlüft ungs- CEF150 flansch COSMO Austauschmotor/ 2 + 5 + 3 YCO450179507 Servicemotor COSMO Zirkulations- YCO450199508 pumpe Dichtring COSMO Dämmschale/ YCO450199510 Isolierschale COSMO Ersatzpumpen- 5 + 3 YCO450199511 rotor mit Dichtring COSMO Absperr-/Rück- YCO450199509 schlagventil Set... -
Seite 16: Faq
Deutsch Anlaufstrom Bei der COSMO Zirkulationspumpe CPB2/CPBA2 wird mittels eines integrierten Vorwiderstands der Anlaufstrom auf max. 15 A begrenzt. Damit werden externe Steuergeräte, die die Pumpe schalten, nicht beeinträchtigt. Anschlussstecker abschneiden Die Gewährleistung erlischt durch das Entfernen des Steckers nicht! Es gibt Gegebenheiten im Heizungsraum, die es notwendig machen, den Stecker zu entfernen. - Seite 17 Baureihe ab Baujahr 2016. Die COSMO Austauschmotoren (KBN: YCO450179507) sind zu Wettbewerbsprodukten NICHT kompatibel. Konformitätserklärung Die Konformitätserklärung für CPB2 und CPBA2 ist in der Bedie- nungsanleitung unter Kapitel 13 Konformitätserklärung oder auf der COSMO Website zu finden. Rückschlagventil Die COSMO CPBA2 Zirkulationspumpe ist mit einem federbelasteten Rückschlagventil ausgestattet, das die unerwünschte natürliche...
- Seite 18 Deutsch Schutzklasse Die Pumpen CPB2/CPBA2 genügen den Anforderungen der Schutzklasse II und benötigen daher keinen Schutzleiter. In Bezug auf Feuchtigkeit erfüllen die Pumpen die Anforderungen der Schutzklasse IP 42. Schwerkraftzirkulation In seltenen Fällen kann es vorkommen, dass ein Rückschlagventil nicht ausreicht, um eine Schwerkraftzirkulation zu verhindern.
-
Seite 19: Eu - Konformitätserklärung Ec Declaration Of Conformity
22549 Hamburg 22549 Hamburg COSMO GMBH ller Manufacturer Hersteller Manufacturer Hersteller Manufacturer COSMO GmbH, Brandstücken 31, D-22459 Hamburg COSMO GmbH, Brandstücken 31, D-22459 Hamburg COSMO GmbH, Brandstücken 31, D-22459 Hamburg Hersteller Manufacturer COSMO GmbH, Brandstücken 31, D-22459 Hamburg Brandstücken 31... -
Seite 20: Kontaktdaten
Deutsch KONTAKTDATEN COSMO GmbH Brandstücken 31 · 22549 Hamburg info@cosmo-info.de www.cosmo-info.de Hotline-Nr.: +49 40 80030-430 GARANTIE, GEWÄHRLEISTUNG, NACHKAUFGARANTIE... - Seite 21 NOTIZEN...
- Seite 23 INSTALLATION- AND OPERATING INSTRUCTIONS HIGH EFFICIENCY DRINKING WATER CIRCULATION PUMP CPB2/CPBA2...
- Seite 24 English Fig. 1 Fig. 1 Fig. 2 Fig. 2 Fig. 3 Fig. 3 Fig. 4...
- Seite 25 English Fig. 5 Fig. 6 Fig. 7 Fig. 8...
-
Seite 41: Declaration Of Conformity
22549 Hamburg 22549 Hamburg COSMO GMBH ller Manufacturer Hersteller Manufacturer Hersteller Manufacturer COSMO GmbH, Brandstücken 31, D-22459 Hamburg COSMO GmbH, Brandstücken 31, D-22459 Hamburg COSMO GmbH, Brandstücken 31, D-22459 Hamburg Hersteller Manufacturer COSMO GmbH, Brandstücken 31, D-22459 Hamburg Brandstücken 31... -
Seite 42: Contact Details
English CONTACT DETAILS COSMO GmbH Brandstücken 31 · 22549 Hamburg info@cosmo-info.de www.cosmo-info.de Hotline-Nr.: +49 40 80030-430 GUARANTEE, WARRANTY, AFTER-SALES GUARANTEE... - Seite 43 NOTES...
- Seite 44 COSMO GMBH Brandstücken 31 · 22549 Hamburg info@cosmo-info.de www.cosmo-info.de Part Number: 110101107 / 12-2024...
