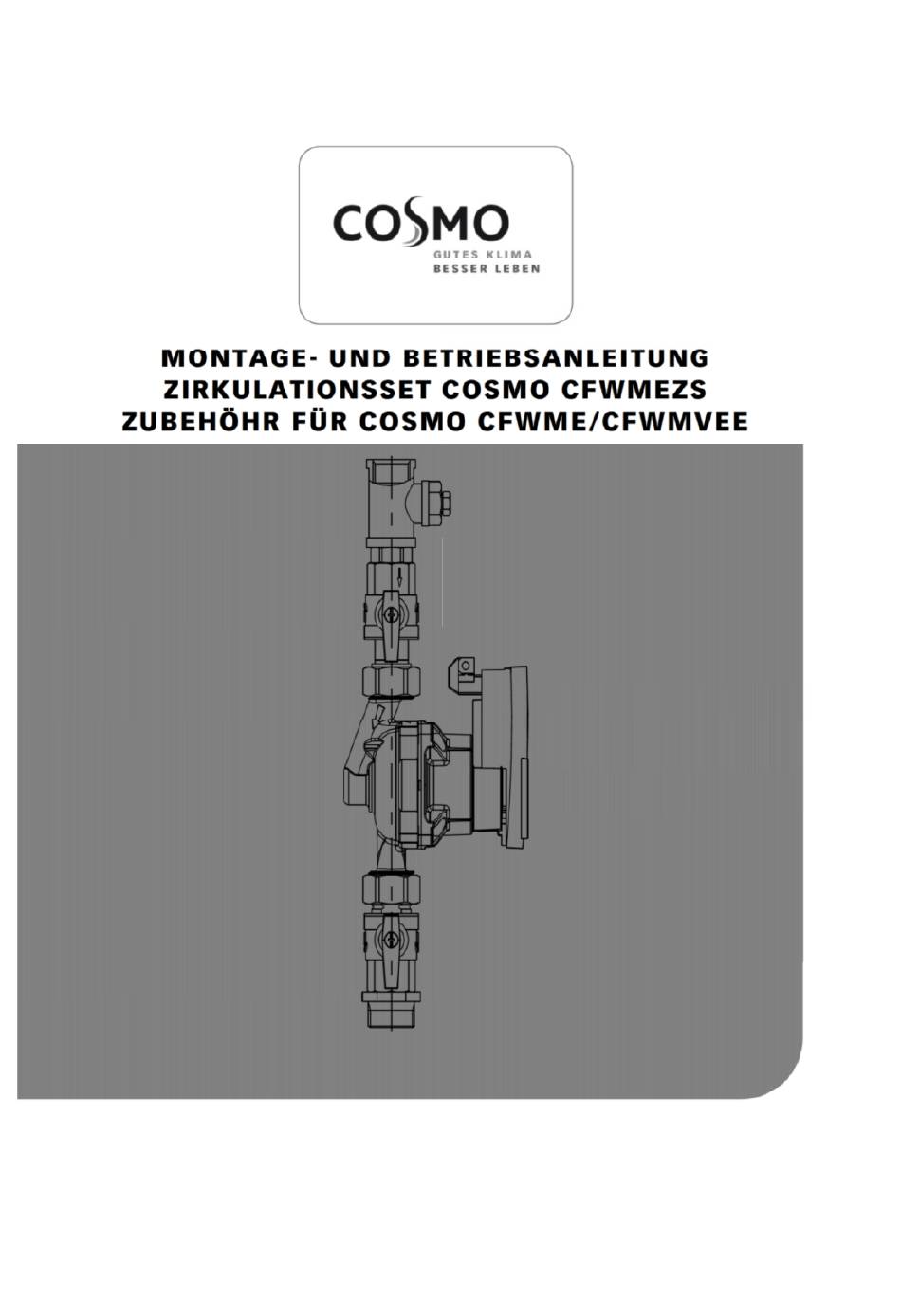

- Seite 1 COSMO KLIMA BESSER LEBEN MONTAGE- BETRIEBSANLEITUNG ZIRKULATIONSSET COSMO CFWMEZS ZUBEHÖHR FÜR COSMO CFWME/CFWMVEE...
- Seite 2 Inhalt Lieferumfang..................Lieferung und Transport ................... 3 Normen und Richtlinien ........Mitgeltende Unterlagen .................... 4 Allgemeiner Hinweis zur Montage-und Betriebsanleitung ........4 Verwendungszweck....................4 Technische Daten ......... Pumpenkennlinie..............Abmessungen. Montage und Installation ....Elektrischer Anschluss............Bedienung................Einstellung der Pumpe ....................8 Einstellung der Zirkulationsfunktionen ....

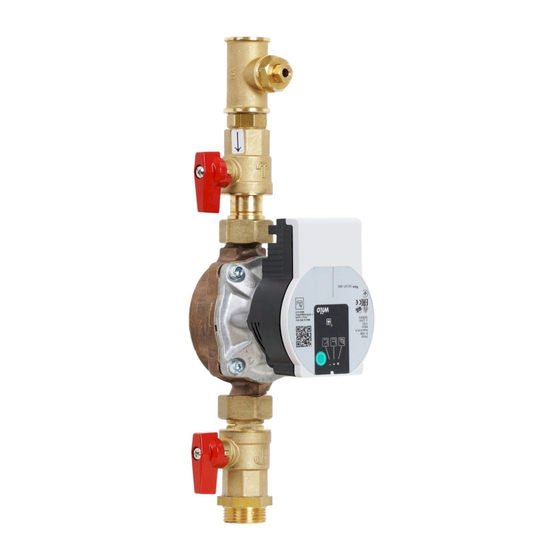

- Seite 3 Lieferumfang luøj Bezeichnun pos. T- Stuck Fühlertauchhülse Temperaturfühler Pt 1000 Rückflussverhinderer rrku elhahn Dichtun WILO yonos Para Z 15/7.0130 Absperrku elhahn Uber an sni Lieferung und Transport ÜberprüfenSieunmittelbar nach Erhaltder Lieferungdie Wareauf Vollständigkeitund Unversehrtheit. Eventuelle Schäden Oder Reklamationen sind umgehend zu melden.
- Seite 4 Lesen Siediese Anleitung vor Beginn der Montagearbeiten sorgfältig durch. Bei Nichtbeachtung entfallen sämtliche Garantie- und Gewährleistungsansprüche. Abbildungen sind symbolisch und können vom jeweiligen Produkt abweichen. Technische Anderungen und Irrtümer vorbehalten. Verwendungszweck Das Zirkulations- Set COSMOCFWMEZSdient zur Montage einer Zirkulation am Frischwassermodul COSMO CFWME / CFWMEVEE.
- Seite 5 Technische Daten Bezeichnung / Typ COSMO CFWMEZS Max. Betriebsdruck 10 bar Max. Betriebstemperatur 95 oc Kaltwasser [KWI Anschlüsse Zirkulation [ZIJ] Umwälzpumpe Wilo Yonos Para Z 15/7.0130 Leistungsaufnahme 3-45W Elektrischer Anschluss 230 V AC/ 50-60 Werkstoffe Gehäuse/ Anschlussteile CW617N (2.0402) Dichtungen...
- Seite 6 Abmessungen RP 3/4 ISO 228-1...
- Seite 7 Montage Installation Zirku-Set wie dargestellt montieren. Dichtungen an den Verschraubungen Zirkulationsrücklauf [ZIIund Kaltwasser [KWI anschließen. Beim Eindrehen der Anschlüsse gegenhalten! Temperaturfühler [31in Tauchhülse [21 einstecken und Sicherungsschraube leicht festdrehen. Elektrischer Anschluss Arbeiten an der elektrischenAnlagesowie das Öffnenvon Elektrogehäusen darf nur in spannungsfreiem Zustand und nur von autorisiertem Fachpersonal durchgeführt werden.
- Seite 8 Bedienung Einstellung der Pumpe Einstellung der Pumpe durch Drehen des Bedienknopfes. Durch veränderung der Pumpendrehzahl Wird die Zirkulationsrücklauftemperatur eingestellt. Rechts der Mittelstellung Wird die Pumpe l, II, Ill für den Regelmodus Konstant-Drehzahl Konstant-Drehzahl eingestellt. Bei dieser Regelungsart arbeitet die Pumpe nicht selbstregelnd, sie läuft konstant bei voreingestellter Festdrehzahl.
- Seite 9 Gewährleistung, Nachkauf- Garantie, Impressum S JAHRE JAHRE GEWÅHRLEISTUNG NACHKAUFGARANTIE COSMO COSMO YEARS S YEARS AVAILABILITY GUARANTEE WARRANTY 1. Ausgabe Mai 2018 Irrtümer und Anderungen vorbehalten. Sämtliche Bild-, Produkt-, Maß- und Ausführungsangaben entsprechen dem Tag der Drucklegung. TechnischeAnderungen sowie Änderungen an Farbe Oder Form der abgebildeten Produkten vorbehalten.
- Seite 10 COSMO KLIMA BESSER LEBEN COSMO GMBH Brandstücken 31 22549 Hamburg info@cosmo-info.de www. c o s m o - i n f o. d e 908.17.68.00...
- Seite 11 COSMO GUTES KLIMA BESSER LEBEN INSTALLATION OPERATING MANUAL COSMO CFWMEZS CIRCULATION ACCESSORIES COSMO CFWME/CFWMVEE...
- Seite 12 Content Scope of delivery......................3 Delivery and transport ....Standards and guidelines ..........Applicable documents General information regarding the installation and operating manual ....Intended purpose..............Technical specifications ......Pump characteristic curve..................Dimensions. Assembly and installation.................... 7 Electrical connections..........
- Seite 13 Scope of delivery Item Desi tion T- ece sensor immersion sleeve rature sensor Pt 1000 Backflow reventer Shut-off ball valve Seal WILO yonos Para Z 15/7.0130 Shut-off ball valve Transition Delivery and transport Check to make sure the product is complete and undamaged immediately after receipt. Any damage or complaints must be reported immediately.
- Seite 14 Non-compliance will invalidate all claims under the guarantee and warranty. Illustrations are symbolic and may differ from product to product. Subject to technical changes and errors. Intended purpose The COSMOCFWMEZS circulation set is used to assemble a circulation system on the COSMO CFWME / CFWMEVEE freshwater module.
- Seite 15 Technical Designation,'type COSMO CFWMEZS Max. operating pressure 10 bar Max. operating temperature 95 oc Cold water [CWI Connections Circulation [Cl Circulation pump Wilo Yonos Para Z 15/7.0130 power input 3-45W Electrical connections 230 V AC/ 5C60 Materials Housing/connecting components CW617N (2.0402)
- Seite 16 Dimensions RP 3/4 IIIll ISO 228-1...
- Seite 17 Protect the control unit and electrical components against excess voltage. Additionally, observe the safety instructions in the installation manual for the COSMO CFWME freshwater module. Risk of fatal electric shock as a result of incorrect electrical connections.
- Seite 18 Operation Pump setting Adjust the pump by turning the control button. By changing the pump speed, the circulation return temperature is set. The pump is set for constant speed control l, II, Ill mode to the right of the centre position. Constant speed In this mode the pump does not control the speed automatically, it runs at a constant,...
- Seite 19 Warranty, availability guarantee, imprint JAHRE S JAHRE GEWÅHRLEISTUNG NACHKAUFGARANTIE COSMO COSMO YEARS S YEARS AVAILABILITY GUARANTEE WARRANTY 1st edition May 2018 Subject to errors and alterations. All specifications relating to images, products. dimensions and designs are correct at the time of printing.
- Seite 20 COSMO GUTES KLIMA BESSER LEBEN COSMO GMBH Brandstücken 31 • 22549 Hamburg infoecosmo-info.de www. c o s m o -i n f o. d e 908.17.68.00...
