2. AFFICHAGE GRAPHIQUE, INTRODUCTION
Le terminal graphique amovible (modèle CAREL PGD1000W00) facilite la programmation de l'unité et
affiche de façon claire et immédiate toutes les informations de fonctionnement à travers une interface
utilisateur étudiée spécialement pour le secteur WELLNESS.
Touche "PRG"
2.1 Ecran principal
L'écran principal, illustré sur figure, reprend la température lue et la valeur de consigne introduite, le
nom de l'essence active et les icones de fonctionnement (voir tableau 2.1). Les barres sur les côtés
indiquent la fonction de la touche adjacente (voir figure 2.2). Cet écran apparaît à chaque allumage de
l'unité et pendant le fonctionnement normal.
Icone
8
Touche "ALARM" Affichage graphique
Touche "ESC"

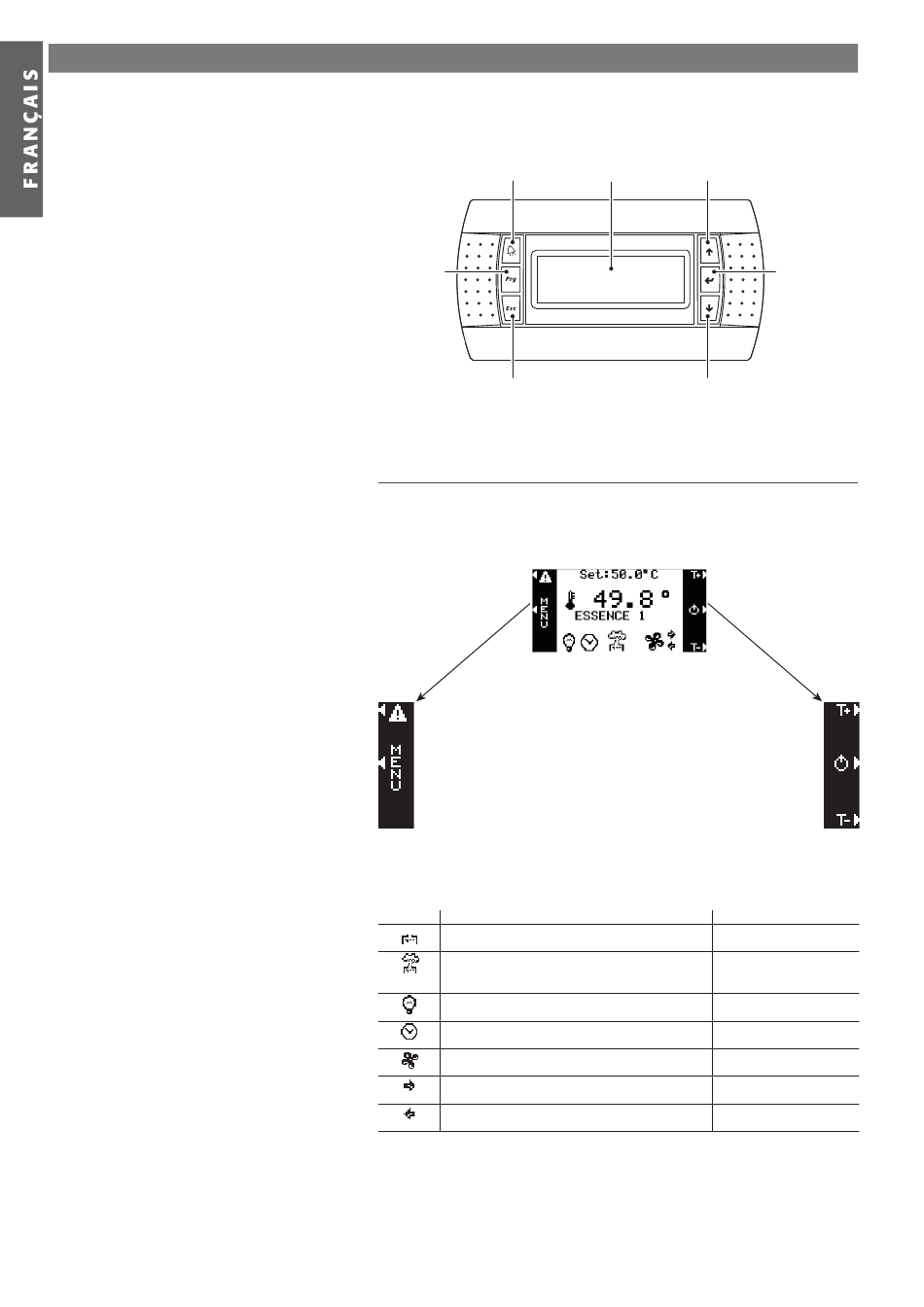

Fig. 2.1 – Plug-in terminal
Appuyer la touche "ALARM"
la liste des alarmes actives s'affiche
Appuyer la touche "PRG"
on accède au menu principal
Fig. 2.2 – Ecran principal
Signification
Production de vapeur non active
L'unité est Off, déshabilitée ou bloquée
Production de vapeur en cours
L'unité produit de la vapeur
Lumière cabine allumée
Si visible indique que l'unité fonctionne avec une programma-
tion par tranches horaires
Ventilateur
Au moins un des deux ventilateurs à commande est actif
Ventilateur d'extraction en fonctionnement
Ventilateur d'introduction en fonctionnement
Tab. 2.1 – Signification icones écran principal
(Pour la signification des liens voir par. 3.6.3. – Maintenance hardware)
Touche "UP"
Touche "ENTER"
Touche "DOWN"
Appuyer la touche "UP"
la valeur de consigne augmente de 0,1 °C
Appuyer la touche "ENTER"
on accède au menu rapide
Appuyer la touche "DOWN"
la valeur de consigne diminue de 0,1 °C
Lien
-
Distant ON/OFF fermé
Température < valeur consigne
Aucune alarme active
Gestion lumière activée
(v. 3.6.3)
Tranches horaires activées
(v. 3.3)
Au moins un ventilateur activé
(v. 3.6.3)
Ventilateur extraction activé
(v. 3.6.3)
Ventilateur introduction activé
(v. 3.6.3)
