2. diSplAy gRáfiCo, iNtRodUCCióN
El terminal gráfico extraíble (modelo CAREL PGD1000W00) facilita la programación de la unidad y
muestra toda la información de funcionamiento de manera clara e inmediata, con una interfaz del
usuario diseñada especificamente para aplicaciones WELLNESS.
Tecla "PRG"
2.1 Pantalla principal

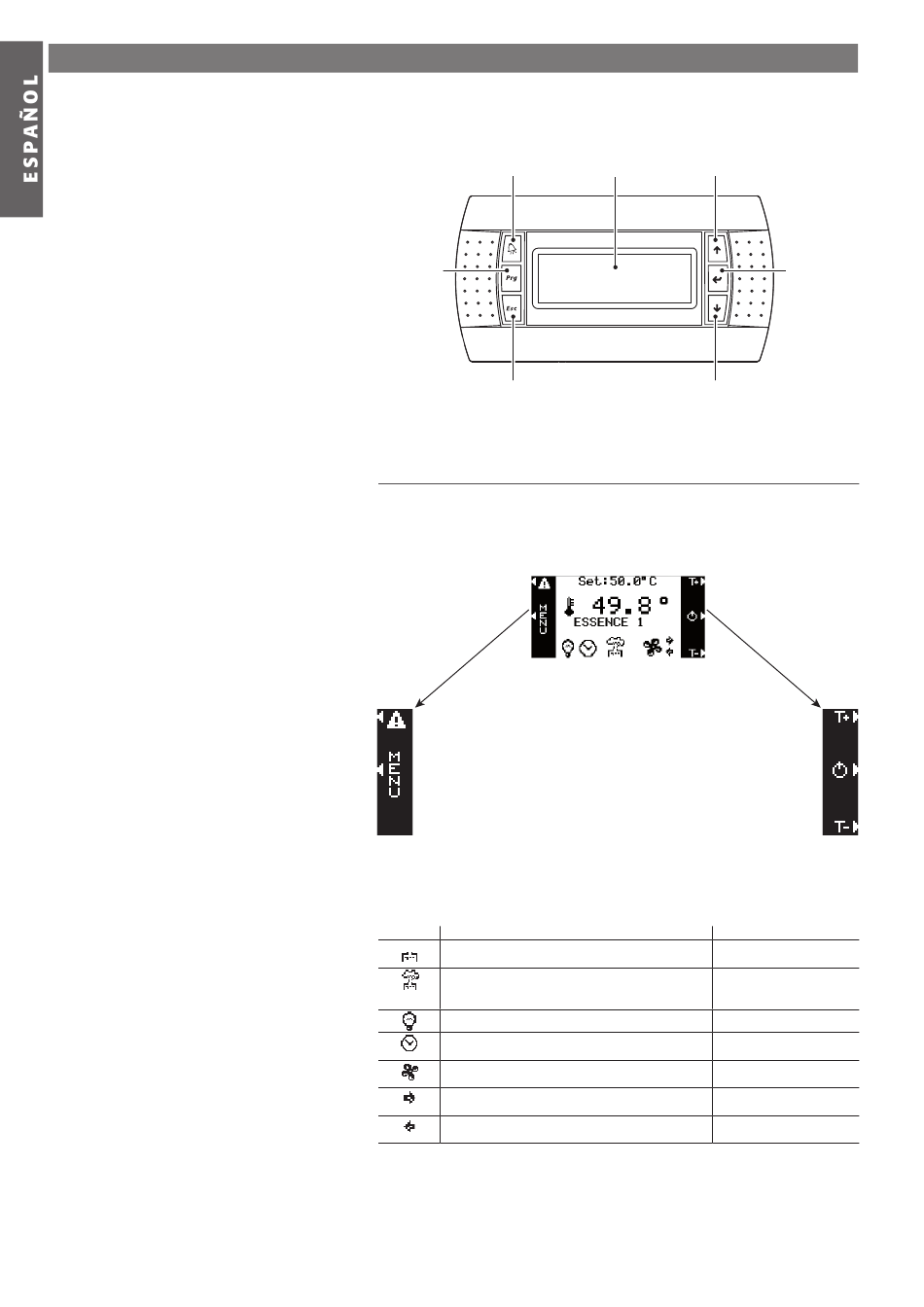

La pantalla principal, ilustrada en la figura, muestra la lectura de la temperatura y el punto de consigna
establecido, el nombre de la esencia activada y el icono de funcionamiento (ver Tabla 2.1). Las barras de
los lados indican la función del botón correspondiente (ver Figura 2.2). Esta pantalla aparece cada vez
que se arranca la unidad y durante el funcionamiento normal.
Pulsando la tecla "ALARM" se visualiza
el conjunto de las alarmas activas
Pulsando la tecla "PRG" se
accede al menú principal
Icono
(Para el significado de los requisitos, ver párrafo 3.6.3. - Mantenimiento de Hardware)
8
Tecla "ALARM" Display gráfico
Tecla "ESC"
Fig. 2.1 – Terminal enchufable
disminuye el punto de consigna en 0,1 °C
Fig. 2.2 – Pantalla principal
Significado
Producción de vapor no activa. La unidad está apagada,
deshabilidada o parada
Producción de vapor en curso. La unidad está produciendo
vapor
Luz de cabina encendida
Si está visible indica que la unidad está funcionando con
franjas horarias
Al menos uno de los dos ventiladores disponibles está en
funcionamiento
Ventilador de exhaustación en funcionamiento
Ventilador de entrada en funcionamiento
Tab. 2.1 – Significado de los iconos de la pantalla principal
Tecla "UP"
Tecla "ENTER"
Tecla "DOWN"
Pulsando la tecla "UP" se incrementa
el punto de consigna en 0,1 °C
Pulsando la tecla "ENTER"
se accede al menú rápido
Pulsando la tecla "DOWN" se
Requisito
-
Remoto ON/OFF cerrado
Temperatura < p. consig.
No hay alarmas activas
Gestión luz activada (ver 3.6.3)
Franjas horarias activadas
(ver 3.3)
Al menos un ventilador activado
(ver 3.6.3)
Ventilador exhaust. activado
(ver 3.6.3)
Ventil. entrada activado
(ver 3.6.3)
