DEN ANTRIEBSRIEMEN EINSTELLEN
Falls Sie bemerken, dass der Riemen beim Rudern
rutscht, obwohl der Widerstand auf den höchs-
ten Grad eingestellt ist, muss möglicherweise
der Antriebsriemen eingestellt werden. Um den
Antriebsriemen einzustellen, ziehen Sie zunächst den
Stromadapter heraus.
Als Nächstes beachten Sie bitte Montageschritt 12
auf Seite 11. Entfernen Sie den rechten und den linken
Halsschutz (77, 78).
Nehmen Sie die Ruderstange (19) vom
Ruderstangenhaken (88) ab.
19
85

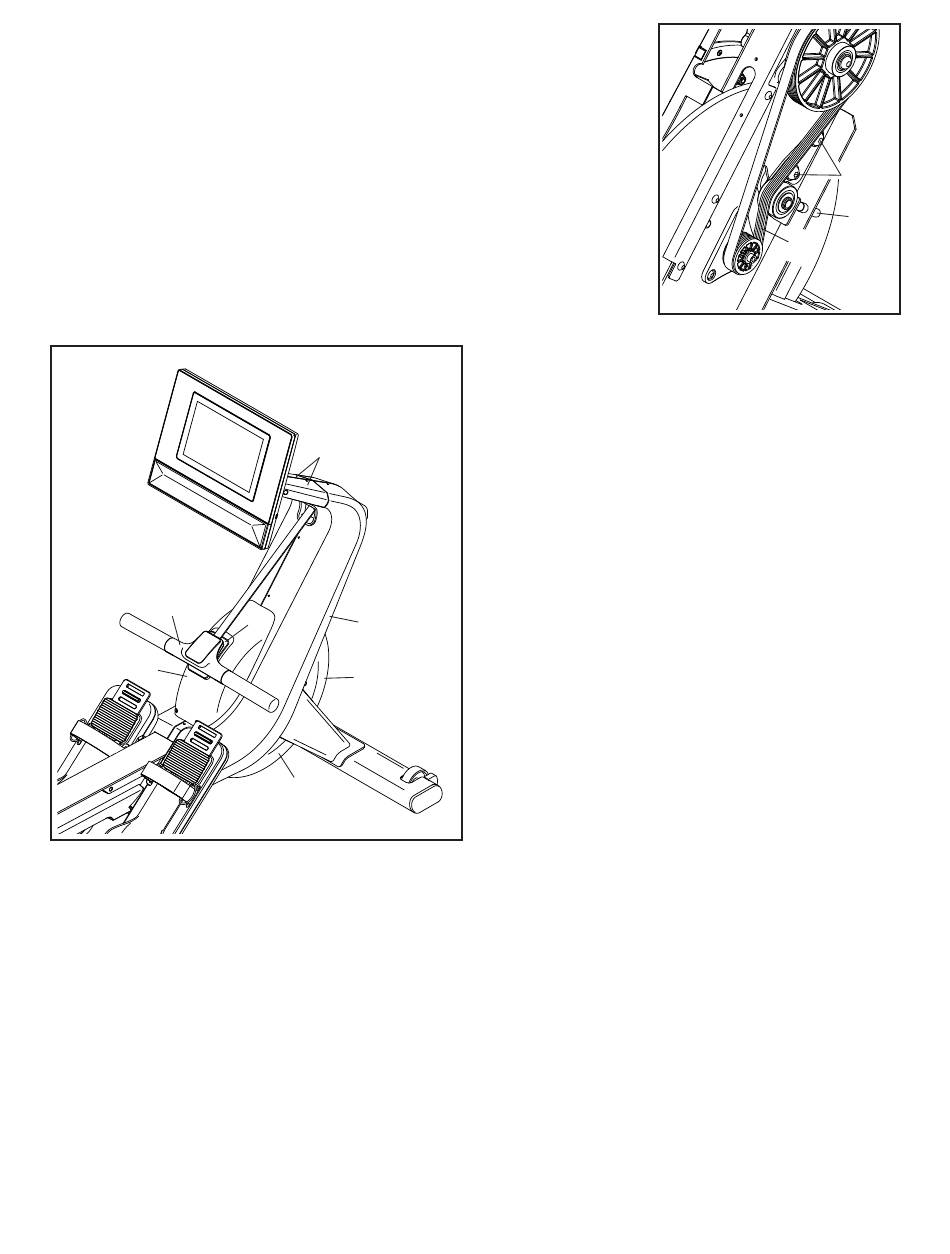

Dann entfernen Sie die obere Abdeckung (85), die
vordere Abdeckung (79), die untere Abdeckung (80)
und den rechten Schutz (75). Um die Schrauben zu
finden, mit welchen die einzelnen Teile befestigt
sind, siehe EXPLOSIONSZEICHNUNG B auf Seite
31. Hinweis: Damit Sie das Rudergerät zur Seite kip-
pen können, um die untere Abdeckung zu erreichen,
benötigen Sie die Hilfe einer zweiten Person.
77, 78
88
75
79
80
Als Nächstes
finden Sie den
Antriebsriemen
(99) an der
rechten Seite
des Rudergeräts.
Lockern Sie die
zwei M10 x 15mm
Schrauben (101).
Als Nächstes
ziehen Sie
denM10 x 55mm
Gewindestift (42)
so fest an, bis der
Antriebsriemen
straff ist. Dann
ziehen Sie die zwei M10 x 15mm Schrauben fest.
Wenn der Antriebsriemen (99) richtig eingestellt ist,
befestigen Sie die Teile, die Sie vorher abgenommen
haben, wieder.
26
101
42
99
