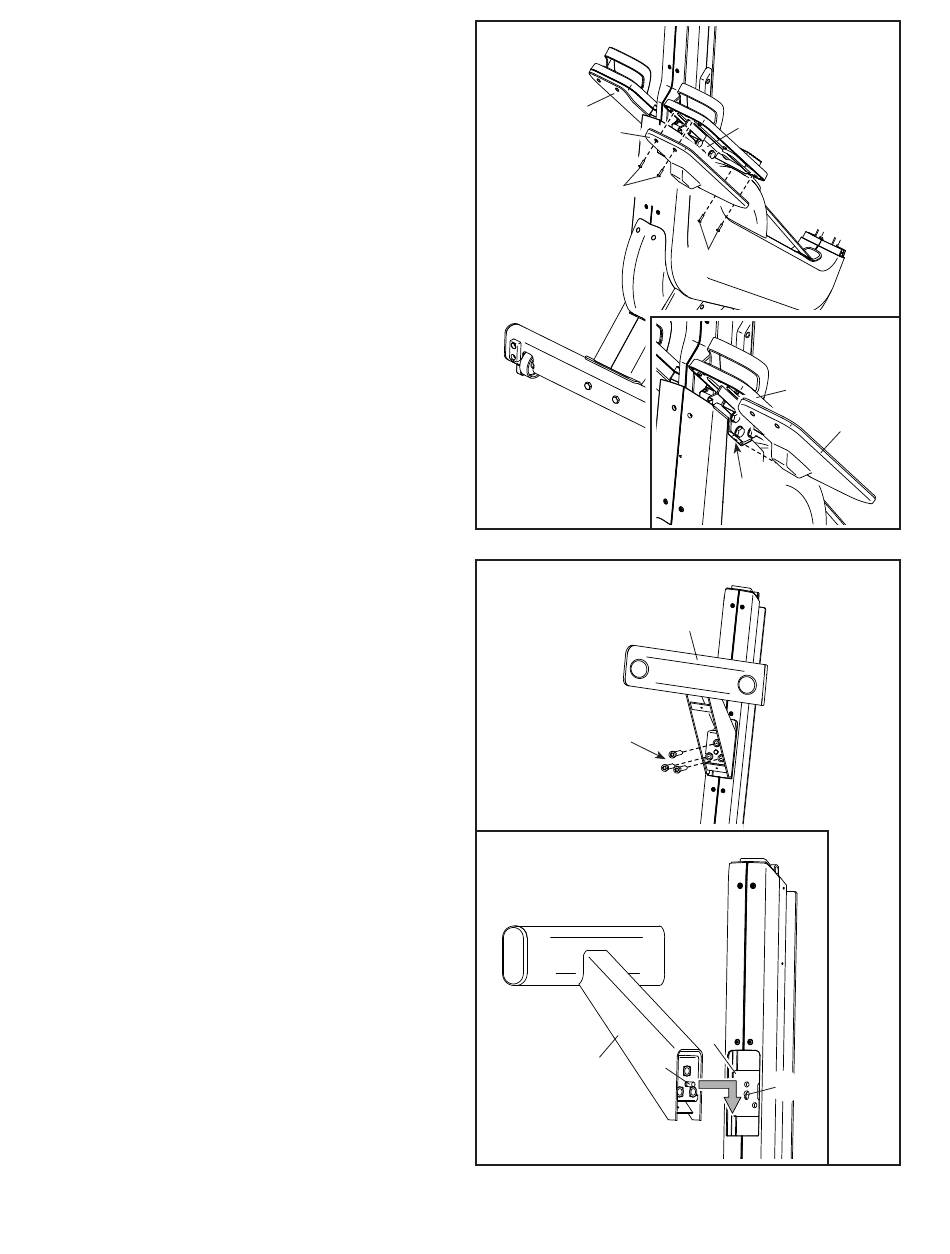

5. Identifizieren Sie das rechte Fußstützenunterteil
(31) und richten Sie es wie abgebildet aus.
Siehe Nebenbild. Schieben Sie das rechte
Fußstützenunterteil (31) unter die rechte
Fußstützenhalterung (27), so dass das rechte
Fußstützenunterteil in den angegebenen
Ausschnitt (E) gleitet.
Befestigen Sie das rechte Fußstützenunterteil
(31) mit vier M4 x 16mm Maschinenschrauben
(104) an der rechten Fußstützenhalterung
(27). Drehen Sie zunächst alle
Maschinenschrauben lose ein, dann ziehen
Sie diese fest.
Befestigen Sie das linke Fußstützenunterteil
(32) auf die gleiche Weise.
6. Siehe Nebenbild. Suchen Sie den abgebilde-
ten Stift (B) am hinteren Bein (5). Stecken Sie
den Stift in das Schlüsselloch (C) im Rahmen
(1) des Rudergeräts und schieben Sie dann
das hintere Bein bis zum Anschlag nach unten.
Vergewissern Sie sich, dass der Stift dafür
sorgt, dass das hintere Bein nicht verrut-
schen kann.
Dann befestigen Sie das hintere Bein (5) mit
drei M10 x 55mm Schrauben (114). Drehen Sie
zunächst alle drei Schrauben lose ein, dann
ziehen Sie diese fest.
5
32
31
104
6
114
5
8
27
104
27
E
5
1
B
C
31
