NordicTrack RW700 Schnellstartanleitung Seite 11

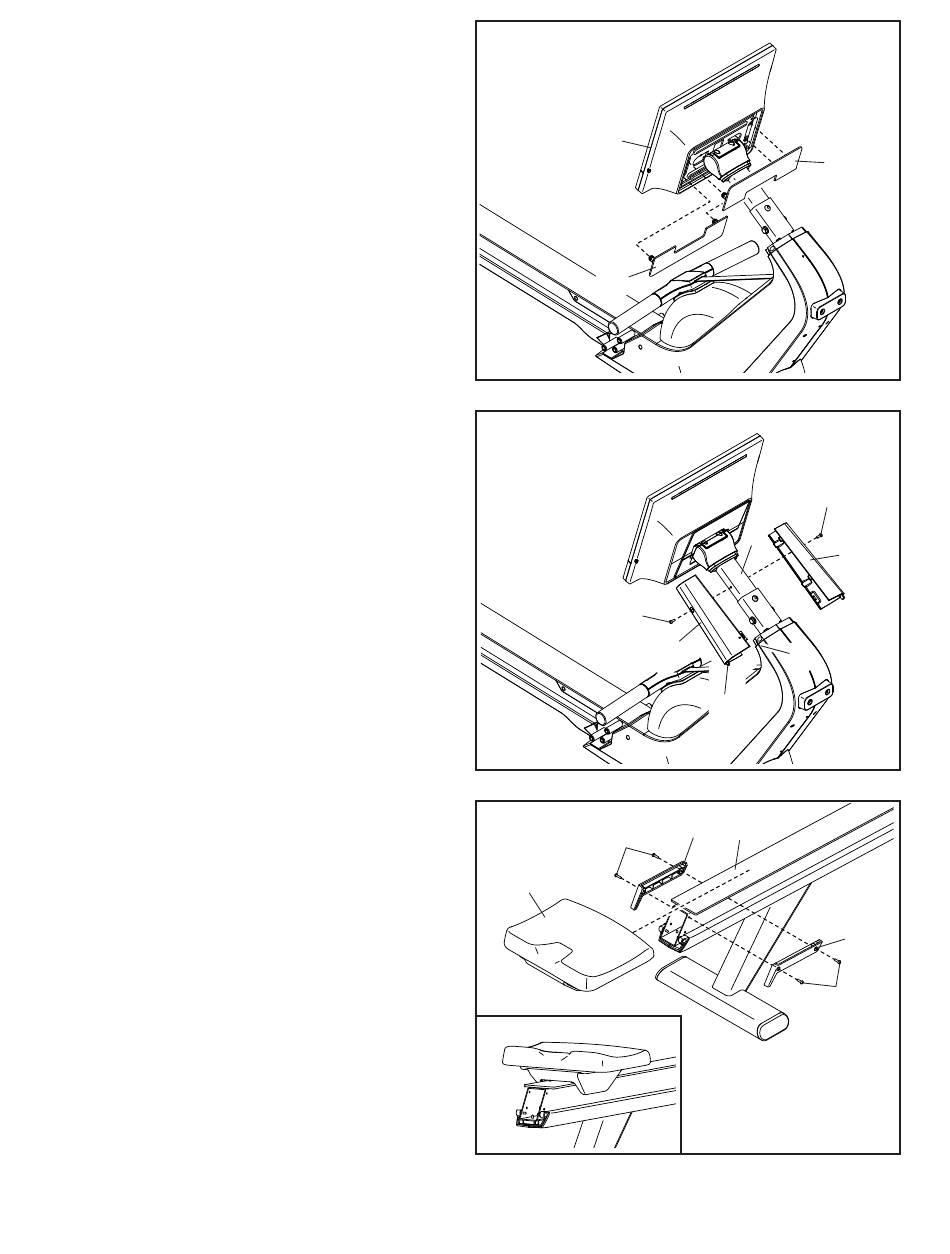

11. Klemmen Sie bei diesem Schritt die Kabel
nicht ein.
Finden Sie die untere Computerabdeckung
(23). Drücken Sie die untere Abdeckung des
Trainingscomputers auf die Rückseite des
Trainingscomputers (6). Hinweis: Es kann
hilfreich sein, vorsichtig mit dem Handballen
auf die Seiten der unteren Abdeckung des
Trainingscomputers zu schlagen, damit diese
einrastet.
Dann drücken Sie die untere Abdeckung des
Trainingscomputers auf die Rückseite des
Trainingscomputers (6).
12. Identifizieren Sie den rechten Halsschutz (77)
und richten Sie diesen wie abgebildet aus.
Führen Sie als Nächstes die angegebene
Lasche (H) am rechten Halsschutz (77) in den
rechten Schutz (75) ein und befestigen Sie
den rechten Halsschutz mit einer M4 x 16mm
Maschinenschraube (104) am Hals (8).
Befestigen Sie den linken Halsschutz (78) auf
die gleiche Weise.
13. Richten Sie den Sitz (36) wie abgebildet aus und
schieben Sie ihn auf den Rahmen (1).
Als Nächstes befestigen Sie den rechten
hinteren Anschlag (16) mit zwei M4 x 16mm
Scheibenkopfschrauben (134) am Rahmen (1).
Befestigen Sie den linken hinteren Anschlag
(17) auf die gleiche Weise.
11
6
Klemmen Sie
keine Kabel
ein
23
12
104
13
134
36
11
22
104
8
77
75
H
17
1
134
78
16
