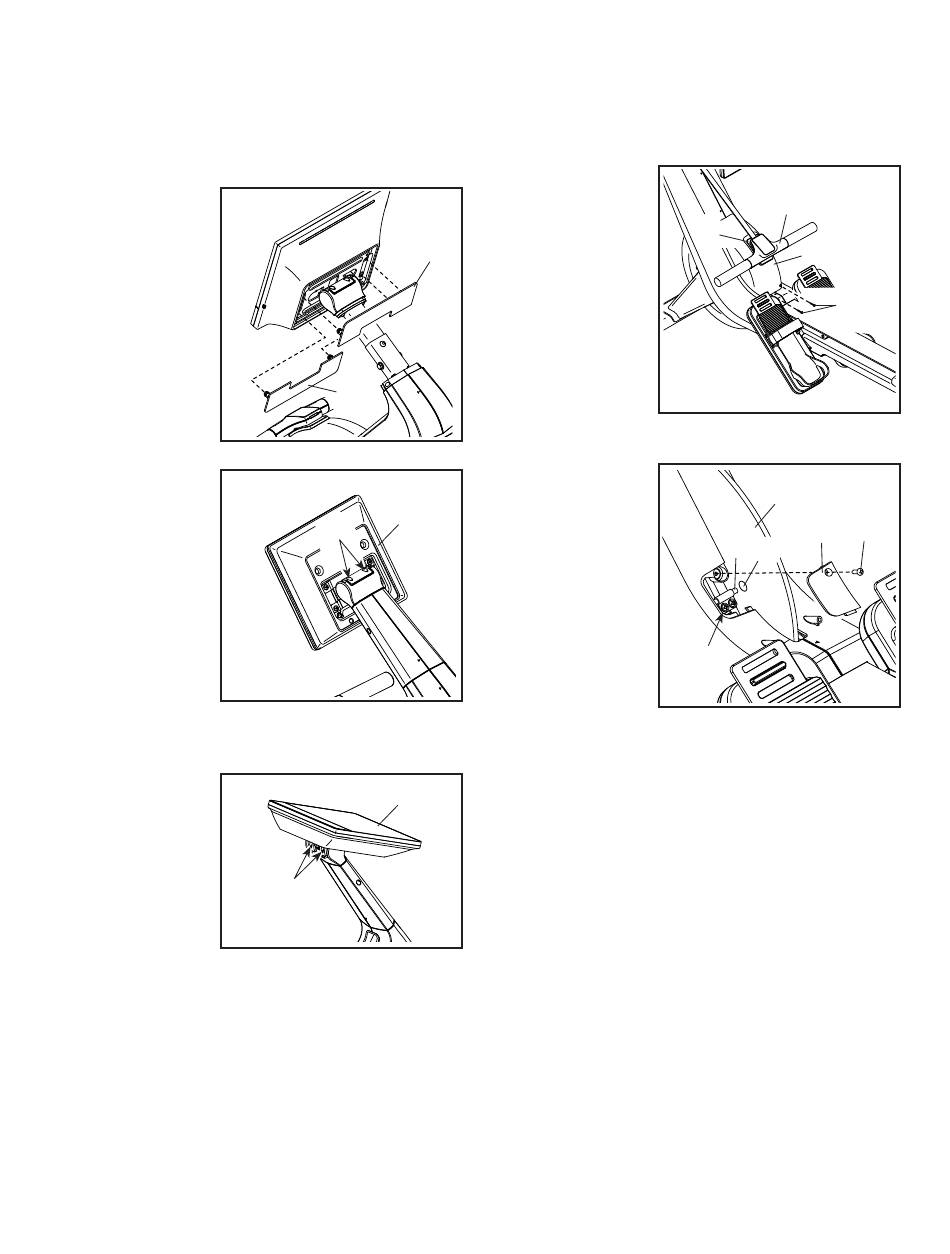

ANPASSUNGEN AM TRAININGSCOMPUTER
VORNEHMEN
Falls der Trainingscomputer nicht an der gewünsch-
ten Stelle bleibt, wenn man ihn von oben nach unten
bewegt, ziehen Sie als Erstes den Stromadapter
(nicht abgebildet) heraus.
Verwenden
Sie dann einen
Flachschlitz-
Schraubendreher,
um die obere
Computer-
abdeckung (22)
vorsichtig abzuhe-
beln. Dann hebeln
Sie die
Untere Computer-
abdeckung (23)
ab.
Als Nächstes
neigen Sie den
Trainingscomputer
(6) so weit wie
möglich nach
unten. Ziehen Sie
die zwei abgebil-
deten M6 x 15mm
Innensech-
skantschrauben
(96) bis sich
die Auf- und
Abwärtsbewegung
nicht mehr zu locker anfühlt.
Kippen Sie
dann den
Trainingscomputer
(6) so weit wie
möglich nach
hinten und ziehen
Sie die beiden
gezeigten M6 x
15mm Innensech-
skantschrauben
(96) fest.
Dann befestigen Sie die untere Computerabdeckung
(23) sowie die obere Computerabdeckung (22) wieder.
22
23
6
96
6
96
DEN REEDSCHALTER EINSTELLEN
Gibt der Trainingscomputer falsche Rückmeldungen,
dann muss der Reedschalter eingestellt werden. Um
den Reedschalter einzustellen, ziehen Sie zunächst
den Stromadapter heraus.
Nehmen Sie die
Ruderstange (19)
vom Ruderstan-
genhaken (88)
ab. Dann ent-
fernen Sie die
zwei M4 x 16mm
Schrauben (107)
und entfernen
Sie die obere
Abdeckung (85)
vom Rudergerät.
Als Nächstes
entfernen Sie
die M4 x 14mm
Schraube (93),
entfernen Sie
die Zugangs-
abdeckung (86)
und finden Sie
den Reedschalter
(67). Drehen Sie
das Schwungrad
(60), bis ein
Schwungrad-
Magnet (81)
in eine Linie mit dem Reedschalter gebracht wird.
Dann lockern Sie die zwei gezeigten M4 x 12mm
Scheibenkopfschrauben (119) ein wenig, schieben
Sie den Reedschalter ein wenig zum Schwungrad-
Magneten hin oder von ihm weg und ziehen Sie dann
die Scheibenkopfschraube wieder fest.
Stecken Sie den Stromadapter ein und drehen Sie
dann das Schwungrad (60), sodass der Schwungrad-
Magnet (81) den Reedschalter (67) mehrmals passiert.
Wiederholen Sie den oben beschriebenen Vorgang,
bis der Trainingscomputer richtige Rückmeldungen
anzeigt.
Wenn der Reedschalter richtig eingestellt ist, befesti-
gen Sie die Teile, die Sie vorher abgenommen haben,
wieder.
