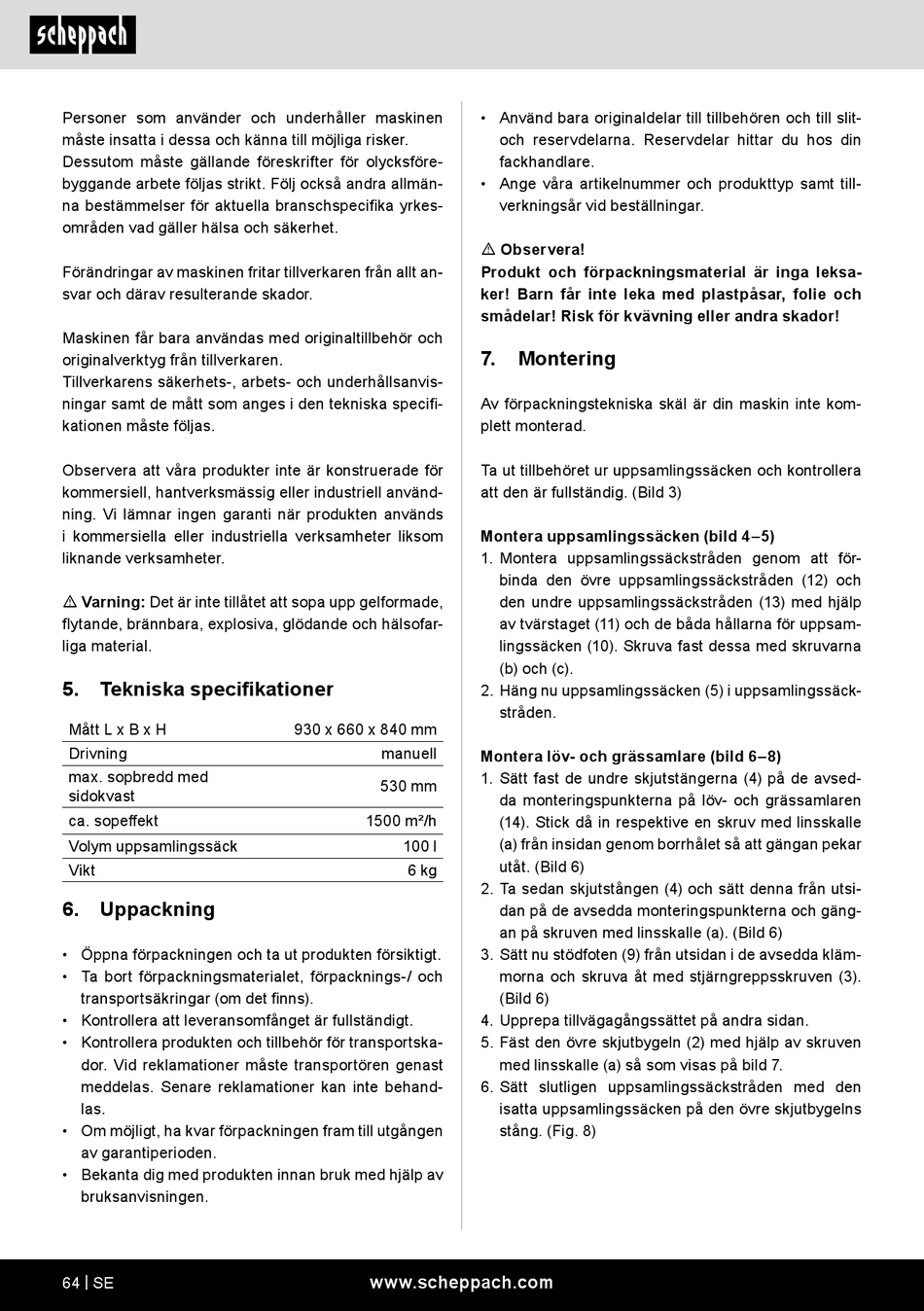

Personer som använder och underhåller maskinen
måste insatta i dessa och känna till möjliga risker.
Dessutom måste gällande föreskrifter för olycksföre-
byggande arbete följas strikt. Följ också andra allmän-
na bestämmelser för aktuella branschspecifika yrkes-
områden vad gäller hälsa och säkerhet.
Förändringar av maskinen fritar tillverkaren från allt an-
svar och därav resulterande skador.
Maskinen får bara användas med originaltillbehör och
originalverktyg från tillverkaren.
Tillverkarens säkerhets-, arbets- och underhållsanvis-
ningar samt de mått som anges i den tekniska specifi-
kationen måste följas.
Observera att våra produkter inte är konstruerade för
kommersiell, hantverksmässig eller industriell använd-
ning. Vi lämnar ingen garanti när produkten används
i kommersiella eller industriella verksamheter liksom
liknande verksamheter.
m Varning: Det är inte tillåtet att sopa upp gelformade,
flytande, brännbara, explosiva, glödande och hälsofar-
liga material.
5. Tekniska specifikationer
Mått L x B x H
Drivning
max. sopbredd med
sidokvast
ca. sopeffekt
Volym uppsamlingssäck
Vikt
6. Uppackning
• Öppna förpackningen och ta ut produkten försiktigt.
• Ta bort förpackningsmaterialet, förpacknings-/ och
transportsäkringar (om det finns).
• Kontrollera att leveransomfånget är fullständigt.
• Kontrollera produkten och tillbehör för transportska-
dor. Vid reklamationer måste transportören genast
meddelas. Senare reklamationer kan inte behand-
las.
• Om möjligt, ha kvar förpackningen fram till utgången
av garantiperioden.
• Bekanta dig med produkten innan bruk med hjälp av
bruksanvisningen.
64 | SE
930 x 660 x 840 mm
manuell
530 mm
1500 m²/h
100 l
6 kg
www.scheppach.com
• Använd bara originaldelar till tillbehören och till slit-
och reservdelarna. Reservdelar hittar du hos din
fackhandlare.
• Ange våra artikelnummer och produkttyp samt till-
verkningsår vid beställningar.
m Observera!
Produkt och förpackningsmaterial är inga leksa-
ker! Barn får inte leka med plastpåsar, folie och
smådelar! Risk för kvävning eller andra skador!
7.
Montering
Av förpackningstekniska skäl är din maskin inte kom-
plett monterad.
Ta ut tillbehöret ur uppsamlingssäcken och kontrollera
att den är fullständig. (Bild 3)
Montera uppsamlingssäcken (bild 4–5)
1. Montera uppsamlingssäckstråden genom att för-
binda den övre uppsamlingssäckstråden (12) och
den undre uppsamlingssäckstråden (13) med hjälp
av tvärstaget (11) och de båda hållarna för uppsam-
lingssäcken (10). Skruva fast dessa med skruvarna
(b) och (c).
2. Häng nu uppsamlingssäcken (5) i uppsamlingssäck-
stråden.
Montera löv- och grässamlare (bild 6–8)
1. Sätt fast de undre skjutstängerna (4) på de avsed-
da monteringspunkterna på löv- och grässamlaren
(14). Stick då in respektive en skruv med linsskalle
(a) från insidan genom borrhålet så att gängan pekar
utåt. (Bild 6)
2. Ta sedan skjutstången (4) och sätt denna från utsi-
dan på de avsedda monteringspunkterna och gäng-
an på skruven med linsskalle (a). (Bild 6)
3. Sätt nu stödfoten (9) från utsidan i de avsedda kläm-
morna och skruva åt med stjärngreppsskruven (3).
(Bild 6)
4. Upprepa tillvägagångssättet på andra sidan.
5. Fäst den övre skjutbygeln (2) med hjälp av skruven
med linsskalle (a) så som visas på bild 7.
6. Sätt slutligen uppsamlingssäckstråden med den
isatta uppsamlingssäcken på den övre skjutbygelns
stång. (Fig. 8)
