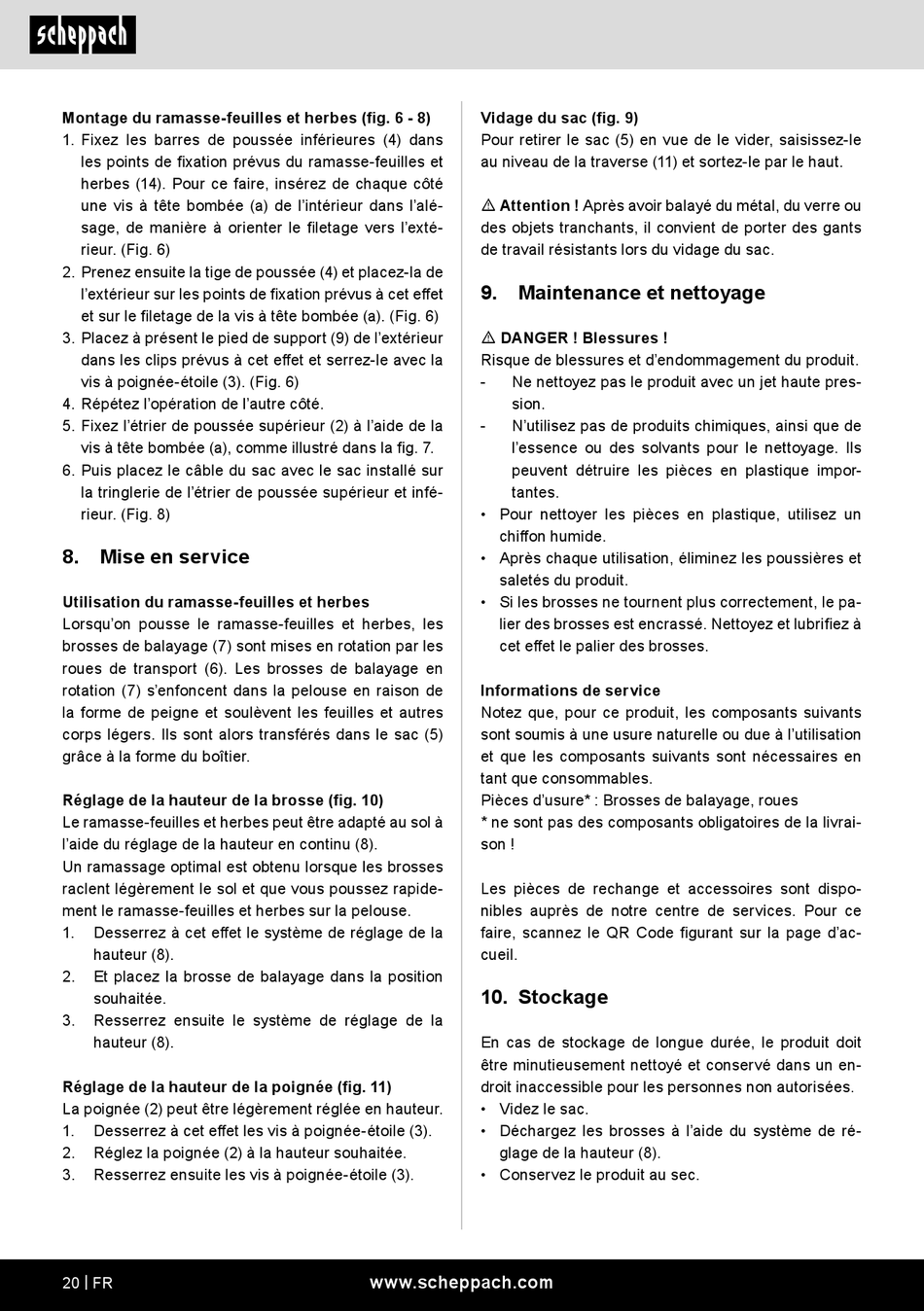

Montage du ramasse-feuilles et herbes (fig. 6 - 8)
1. Fixez les barres de poussée inférieures (4) dans
les points de fixation prévus du ramasse-feuilles et
herbes (14). Pour ce faire, insérez de chaque côté
une vis à tête bombée (a) de l'intérieur dans l'alé-
sage, de manière à orienter le filetage vers l'exté-
rieur. (Fig. 6)
2. Prenez ensuite la tige de poussée (4) et placez-la de
l'extérieur sur les points de fixation prévus à cet effet
et sur le filetage de la vis à tête bombée (a). (Fig. 6)
3. Placez à présent le pied de support (9) de l'extérieur
dans les clips prévus à cet effet et serrez-le avec la
vis à poignée-étoile (3). (Fig. 6)
4. Répétez l'opération de l'autre côté.
5. Fixez l'étrier de poussée supérieur (2) à l'aide de la
vis à tête bombée (a), comme illustré dans la fig. 7.
6. Puis placez le câble du sac avec le sac installé sur
la tringlerie de l'étrier de poussée supérieur et infé-
rieur. (Fig. 8)
8. Mise en service
Utilisation du ramasse-feuilles et herbes
Lorsqu'on pousse le ramasse-feuilles et herbes, les
brosses de balayage (7) sont mises en rotation par les
roues de transport (6). Les brosses de balayage en
rotation (7) s'enfoncent dans la pelouse en raison de
la forme de peigne et soulèvent les feuilles et autres
corps légers. Ils sont alors transférés dans le sac (5)
grâce à la forme du boîtier.
Réglage de la hauteur de la brosse (fig. 10)
Le ramasse-feuilles et herbes peut être adapté au sol à
l'aide du réglage de la hauteur en continu (8).
Un ramassage optimal est obtenu lorsque les brosses
raclent légèrement le sol et que vous poussez rapide-
ment le ramasse-feuilles et herbes sur la pelouse.
1.
Desserrez à cet effet le système de réglage de la
hauteur (8).
2.
Et placez la brosse de balayage dans la position
souhaitée.
3.
Resserrez ensuite le système de réglage de la
hauteur (8).
Réglage de la hauteur de la poignée (fig. 11)
La poignée (2) peut être légèrement réglée en hauteur.
1.
Desserrez à cet effet les vis à poignée-étoile (3).
2.
Réglez la poignée (2) à la hauteur souhaitée.
3.
Resserrez ensuite les vis à poignée-étoile (3).
20 | FR
Vidage du sac (fig. 9)
Pour retirer le sac (5) en vue de le vider, saisissez-le
au niveau de la traverse (11) et sortez-le par le haut.
m Attention ! Après avoir balayé du métal, du verre ou
des objets tranchants, il convient de porter des gants
de travail résistants lors du vidage du sac.
9.
Maintenance et nettoyage
m DANGER ! Blessures !
Risque de blessures et d'endommagement du produit.
-
Ne nettoyez pas le produit avec un jet haute pres-
sion.
-
N'utilisez pas de produits chimiques, ainsi que de
l'essence ou des solvants pour le nettoyage. Ils
peuvent détruire les pièces en plastique impor-
tantes.
• Pour nettoyer les pièces en plastique, utilisez un
chiffon humide.
• Après chaque utilisation, éliminez les poussières et
saletés du produit.
• Si les brosses ne tournent plus correctement, le pa-
lier des brosses est encrassé. Nettoyez et lubrifiez à
cet effet le palier des brosses.
Informations de service
Notez que, pour ce produit, les composants suivants
sont soumis à une usure naturelle ou due à l'utilisation
et que les composants suivants sont nécessaires en
tant que consommables.
Pièces d'usure* : Brosses de balayage, roues
* ne sont pas des composants obligatoires de la livrai-
son !
Les pièces de rechange et accessoires sont dispo-
nibles auprès de notre centre de services. Pour ce
faire, scannez le QR Code figurant sur la page d'ac-
cueil.
10. Stockage
En cas de stockage de longue durée, le produit doit
être minutieusement nettoyé et conservé dans un en-
droit inaccessible pour les personnes non autorisées.
• Videz le sac.
• Déchargez les brosses à l'aide du système de ré-
glage de la hauteur (8).
• Conservez le produit au sec.
