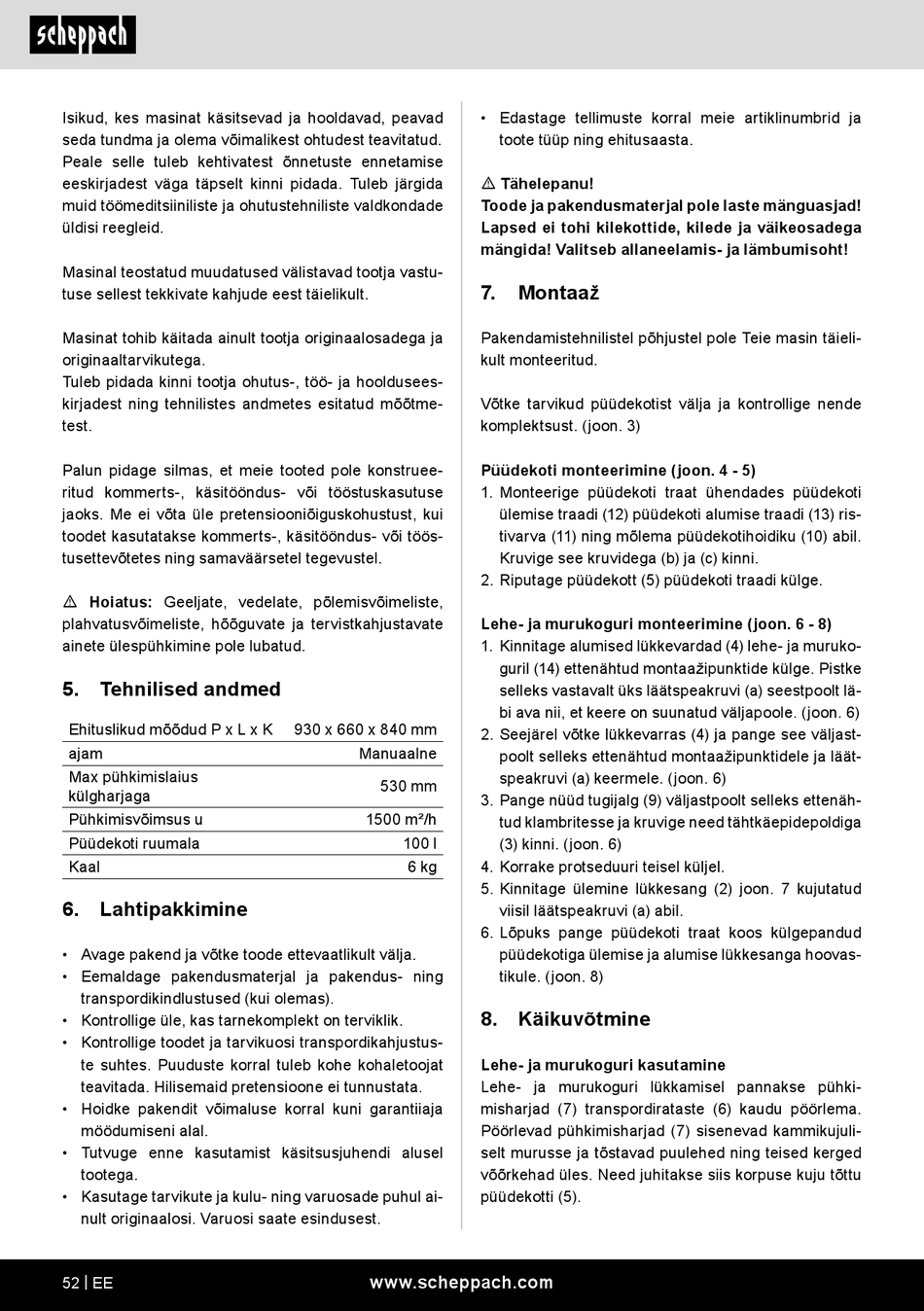

Isikud, kes masinat käsitsevad ja hooldavad, peavad
seda tundma ja olema võimalikest ohtudest teavitatud.
Peale selle tuleb kehtivatest õnnetuste ennetamise
eeskirjadest väga täpselt kinni pidada. Tuleb järgida
muid töömeditsiiniliste ja ohutustehniliste valdkondade
üldisi reegleid.
Masinal teostatud muudatused välistavad tootja vastu-
tuse sellest tekkivate kahjude eest täielikult.
Masinat tohib käitada ainult tootja originaalosadega ja
originaaltarvikutega.
Tuleb pidada kinni tootja ohutus-, töö- ja hooldusees-
kirjadest ning tehnilistes andmetes esitatud mõõtme-
test.
Palun pidage silmas, et meie tooted pole konstruee-
ritud kommerts-, käsitööndus- või tööstuskasutuse
jaoks. Me ei võta üle pretensiooniõiguskohustust, kui
toodet kasutatakse kommerts-, käsitööndus- või töös-
tusettevõtetes ning samaväärsetel tegevustel.
m Hoiatus: Geeljate, vedelate, põlemisvõimeliste,
plahvatusvõimeliste, hõõguvate ja tervistkahjustavate
ainete ülespühkimine pole lubatud.
5. Tehnilised andmed
Ehituslikud mõõdud P x L x K
ajam
Max pühkimislaius
külgharjaga
Pühkimisvõimsus u
Püüdekoti ruumala
Kaal
6. Lahtipakkimine
• Avage pakend ja võtke toode ettevaatlikult välja.
• Eemaldage pakendusmaterjal ja pakendus- ning
transpordikindlustused (kui olemas).
• Kontrollige üle, kas tarnekomplekt on terviklik.
• Kontrollige toodet ja tarvikuosi transpordikahjustus-
te suhtes. Puuduste korral tuleb kohe kohaletoojat
teavitada. Hilisemaid pretensioone ei tunnustata.
• Hoidke pakendit võimaluse korral kuni garantiiaja
möödumiseni alal.
• Tutvuge enne kasutamist käsitsusjuhendi alusel
tootega.
• Kasutage tarvikute ja kulu- ning varuosade puhul ai-
nult originaalosi. Varuosi saate esindusest.
52 | EE
930 x 660 x 840 mm
Manuaalne
530 mm
1500 m²/h
100 l
6 kg
www.scheppach.com
• Edastage tellimuste korral meie artiklinumbrid ja
toote tüüp ning ehitusaasta.
m Tähelepanu!
Toode ja pakendusmaterjal pole laste mänguasjad!
Lapsed ei tohi kilekottide, kilede ja väikeosadega
mängida! Valitseb allaneelamis- ja lämbumisoht!
7.
Montaaž
Pakendamistehnilistel põhjustel pole Teie masin täieli-
kult monteeritud.
Võtke tarvikud püüdekotist välja ja kontrollige nende
komplektsust. (joon. 3)
Püüdekoti monteerimine (joon. 4 - 5)
1. Monteerige püüdekoti traat ühendades püüdekoti
ülemise traadi (12) püüdekoti alumise traadi (13) ris-
tivarva (11) ning mõlema püüdekotihoidiku (10) abil.
Kruvige see kruvidega (b) ja (c) kinni.
2. Riputage püüdekott (5) püüdekoti traadi külge.
Lehe- ja murukoguri monteerimine (joon. 6 - 8)
1. Kinnitage alumised lükkevardad (4) lehe- ja muruko-
guril (14) ettenähtud montaažipunktide külge. Pistke
selleks vastavalt üks läätspeakruvi (a) seestpoolt lä-
bi ava nii, et keere on suunatud väljapoole. (joon. 6)
2. Seejärel võtke lükkevarras (4) ja pange see väljast-
poolt selleks ettenähtud montaažipunktidele ja läät-
speakruvi (a) keermele. (joon. 6)
3. Pange nüüd tugijalg (9) väljastpoolt selleks ettenäh-
tud klambritesse ja kruvige need tähtkäepidepoldiga
(3) kinni. (joon. 6)
4. Korrake protseduuri teisel küljel.
5. Kinnitage ülemine lükkesang (2) joon. 7 kujutatud
viisil läätspeakruvi (a) abil.
6. Lõpuks pange püüdekoti traat koos külgepandud
püüdekotiga ülemise ja alumise lükkesanga hoovas-
tikule. (joon. 8)
8. Käikuvõtmine
Lehe- ja murukoguri kasutamine
Lehe- ja murukoguri lükkamisel pannakse pühki-
misharjad (7) transpordirataste (6) kaudu pöörlema.
Pöörlevad pühkimisharjad (7) sisenevad kammikujuli-
selt murusse ja tõstavad puulehed ning teised kerged
võõrkehad üles. Need juhitakse siis korpuse kuju tõttu
püüdekotti (5).
