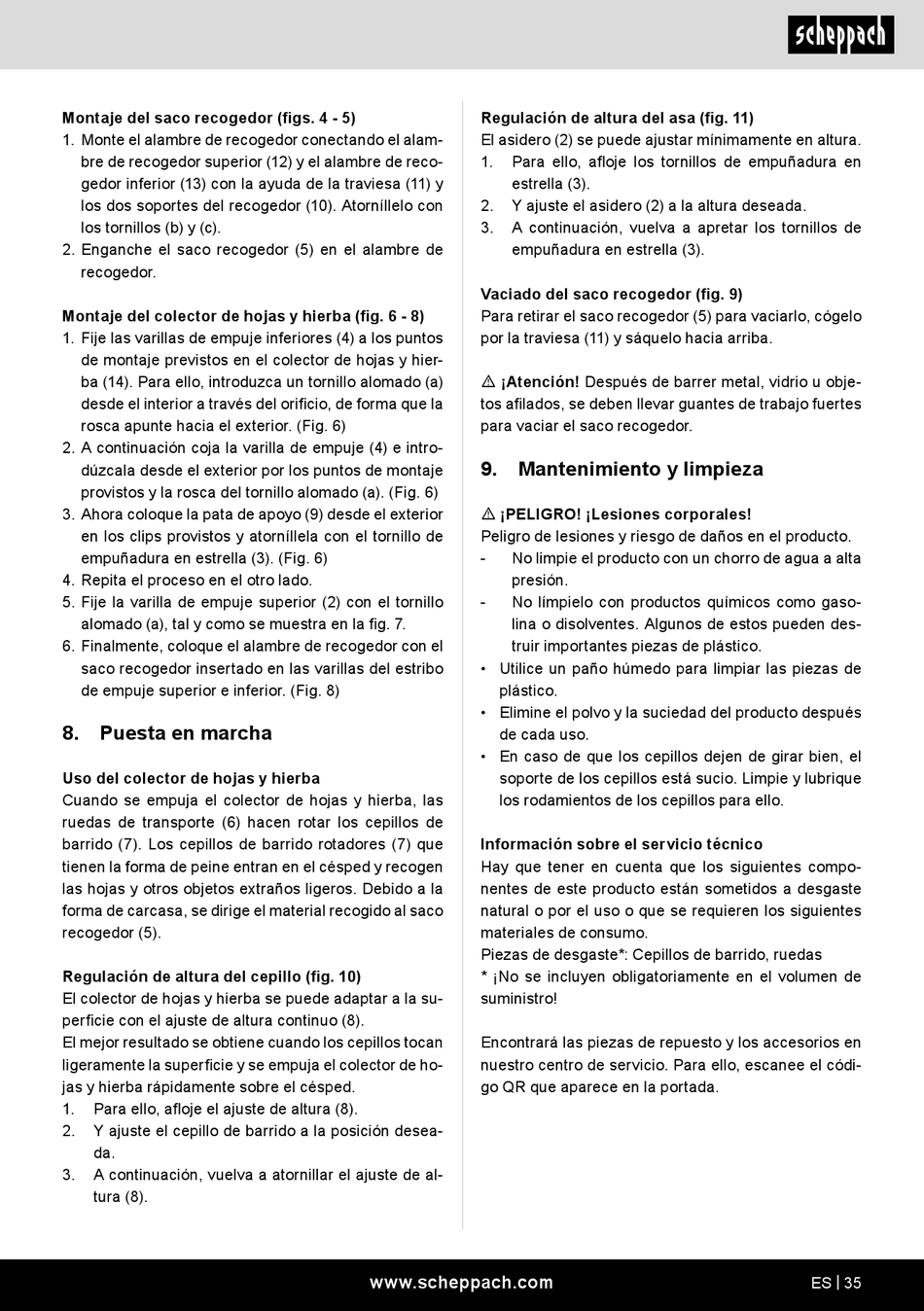

Montaje del saco recogedor (figs. 4 - 5)
1. Monte el alambre de recogedor conectando el alam-
bre de recogedor superior (12) y el alambre de reco-
gedor inferior (13) con la ayuda de la traviesa (11) y
los dos soportes del recogedor (10). Atorníllelo con
los tornillos (b) y (c).
2. Enganche el saco recogedor (5) en el alambre de
recogedor.
Montaje del colector de hojas y hierba (fig. 6 - 8)
1. Fije las varillas de empuje inferiores (4) a los puntos
de montaje previstos en el colector de hojas y hier-
ba (14). Para ello, introduzca un tornillo alomado (a)
desde el interior a través del orificio, de forma que la
rosca apunte hacia el exterior. (Fig. 6)
2. A continuación coja la varilla de empuje (4) e intro-
dúzcala desde el exterior por los puntos de montaje
provistos y la rosca del tornillo alomado (a). (Fig. 6)
3. Ahora coloque la pata de apoyo (9) desde el exterior
en los clips provistos y atorníllela con el tornillo de
empuñadura en estrella (3). (Fig. 6)
4. Repita el proceso en el otro lado.
5. Fije la varilla de empuje superior (2) con el tornillo
alomado (a), tal y como se muestra en la fig. 7.
6. Finalmente, coloque el alambre de recogedor con el
saco recogedor insertado en las varillas del estribo
de empuje superior e inferior. (Fig. 8)
8. Puesta en marcha
Uso del colector de hojas y hierba
Cuando se empuja el colector de hojas y hierba, las
ruedas de transporte (6) hacen rotar los cepillos de
barrido (7). Los cepillos de barrido rotadores (7) que
tienen la forma de peine entran en el césped y recogen
las hojas y otros objetos extraños ligeros. Debido a la
forma de carcasa, se dirige el material recogido al saco
recogedor (5).
Regulación de altura del cepillo (fig. 10)
El colector de hojas y hierba se puede adaptar a la su-
perficie con el ajuste de altura continuo (8).
El mejor resultado se obtiene cuando los cepillos tocan
ligeramente la superficie y se empuja el colector de ho-
jas y hierba rápidamente sobre el césped.
1.
Para ello, afloje el ajuste de altura (8).
2.
Y ajuste el cepillo de barrido a la posición desea-
da.
3.
A continuación, vuelva a atornillar el ajuste de al-
tura (8).
Regulación de altura del asa (fig. 11)
El asidero (2) se puede ajustar mínimamente en altura.
1.
Para ello, afloje los tornillos de empuñadura en
estrella (3).
2.
Y ajuste el asidero (2) a la altura deseada.
3.
A continuación, vuelva a apretar los tornillos de
empuñadura en estrella (3).
Vaciado del saco recogedor (fig. 9)
Para retirar el saco recogedor (5) para vaciarlo, cógelo
por la traviesa (11) y sáquelo hacia arriba.
m ¡Atención! Después de barrer metal, vidrio u obje-
tos afilados, se deben llevar guantes de trabajo fuertes
para vaciar el saco recogedor.
9.
Mantenimiento y limpieza
m ¡PELIGRO! ¡Lesiones corporales!
Peligro de lesiones y riesgo de daños en el producto.
-
No limpie el producto con un chorro de agua a alta
presión.
-
No límpielo con productos químicos como gaso-
lina o disolventes. Algunos de estos pueden des-
truir importantes piezas de plástico.
• Utilice un paño húmedo para limpiar las piezas de
plástico.
• Elimine el polvo y la suciedad del producto después
de cada uso.
• En caso de que los cepillos dejen de girar bien, el
soporte de los cepillos está sucio. Limpie y lubrique
los rodamientos de los cepillos para ello.
Información sobre el servicio técnico
Hay que tener en cuenta que los siguientes compo-
nentes de este producto están sometidos a desgaste
natural o por el uso o que se requieren los siguientes
materiales de consumo.
Piezas de desgaste*: Cepillos de barrido, ruedas
* ¡No se incluyen obligatoriamente en el volumen de
suministro!
Encontrará las piezas de repuesto y los accesorios en
nuestro centro de servicio. Para ello, escanee el códi-
go QR que aparece en la portada.
www.scheppach.com
ES | 35
