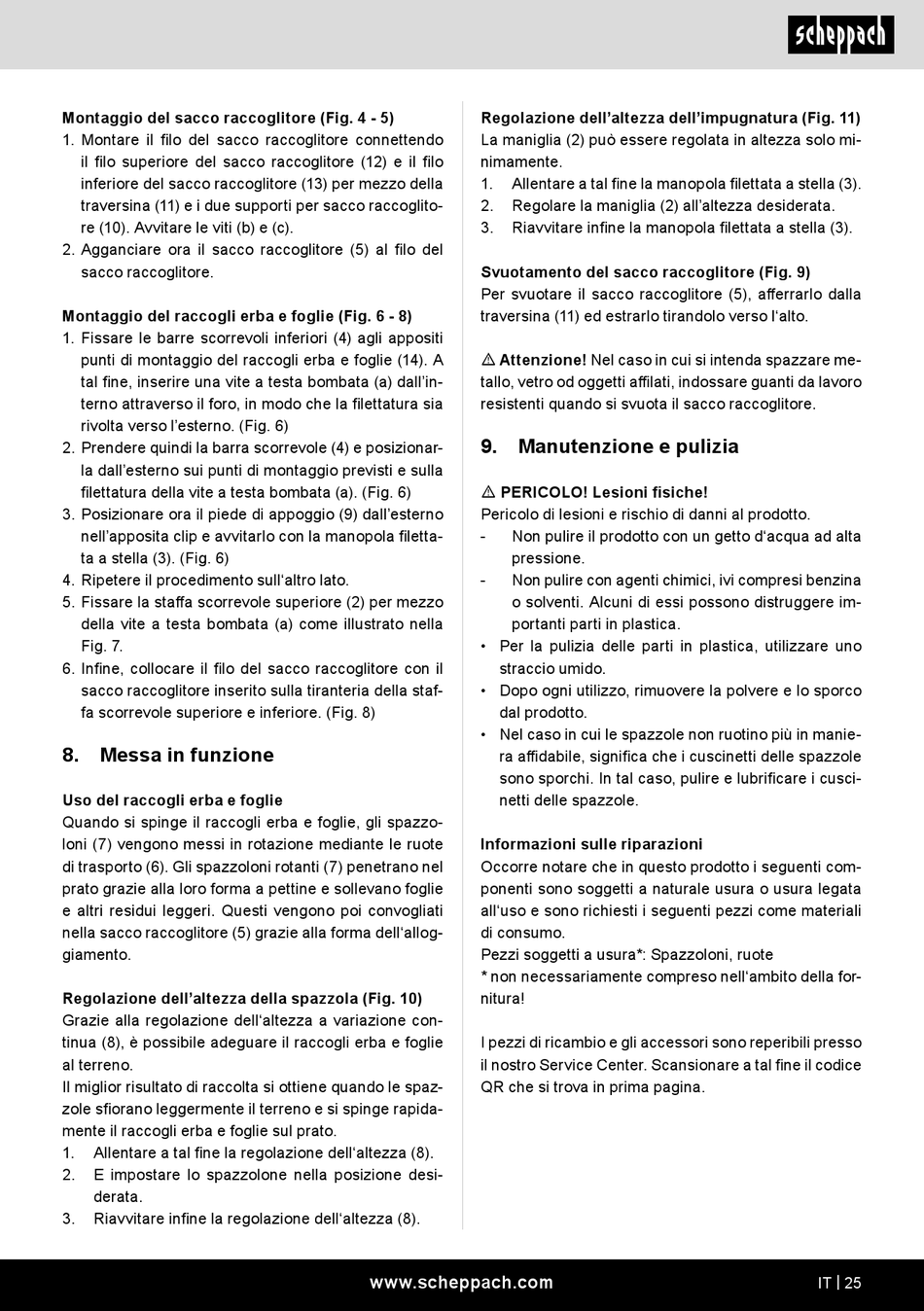

Montaggio del sacco raccoglitore (Fig. 4 - 5)
1. Montare il filo del sacco raccoglitore connettendo
il filo superiore del sacco raccoglitore (12) e il filo
inferiore del sacco raccoglitore (13) per mezzo della
traversina (11) e i due supporti per sacco raccoglito-
re (10). Avvitare le viti (b) e (c).
2. Agganciare ora il sacco raccoglitore (5) al filo del
sacco raccoglitore.
Montaggio del raccogli erba e foglie (Fig. 6 - 8)
1. Fissare le barre scorrevoli inferiori (4) agli appositi
punti di montaggio del raccogli erba e foglie (14). A
tal fine, inserire una vite a testa bombata (a) dall'in-
terno attraverso il foro, in modo che la filettatura sia
rivolta verso l'esterno. (Fig. 6)
2. Prendere quindi la barra scorrevole (4) e posizionar-
la dall'esterno sui punti di montaggio previsti e sulla
filettatura della vite a testa bombata (a). (Fig. 6)
3. Posizionare ora il piede di appoggio (9) dall'esterno
nell'apposita clip e avvitarlo con la manopola filetta-
ta a stella (3). (Fig. 6)
4. Ripetere il procedimento sull'altro lato.
5. Fissare la staffa scorrevole superiore (2) per mezzo
della vite a testa bombata (a) come illustrato nella
Fig. 7.
6. Infine, collocare il filo del sacco raccoglitore con il
sacco raccoglitore inserito sulla tiranteria della staf-
fa scorrevole superiore e inferiore. (Fig. 8)
8. Messa in funzione
Uso del raccogli erba e foglie
Quando si spinge il raccogli erba e foglie, gli spazzo-
loni (7) vengono messi in rotazione mediante le ruote
di trasporto (6). Gli spazzoloni rotanti (7) penetrano nel
prato grazie alla loro forma a pettine e sollevano foglie
e altri residui leggeri. Questi vengono poi convogliati
nella sacco raccoglitore (5) grazie alla forma dell'allog-
giamento.
Regolazione dell'altezza della spazzola (Fig. 10)
Grazie alla regolazione dell'altezza a variazione con-
tinua (8), è possibile adeguare il raccogli erba e foglie
al terreno.
Il miglior risultato di raccolta si ottiene quando le spaz-
zole sfiorano leggermente il terreno e si spinge rapida-
mente il raccogli erba e foglie sul prato.
1.
Allentare a tal fine la regolazione dell'altezza (8).
2.
E impostare lo spazzolone nella posizione desi-
derata.
3.
Riavvitare infine la regolazione dell'altezza (8).
Regolazione dell'altezza dell'impugnatura (Fig. 11)
La maniglia (2) può essere regolata in altezza solo mi-
nimamente.
1.
Allentare a tal fine la manopola filettata a stella (3).
2.
Regolare la maniglia (2) all'altezza desiderata.
3.
Riavvitare infine la manopola filettata a stella (3).
Svuotamento del sacco raccoglitore (Fig. 9)
Per svuotare il sacco raccoglitore (5), afferrarlo dalla
traversina (11) ed estrarlo tirandolo verso l'alto.
m Attenzione! Nel caso in cui si intenda spazzare me-
tallo, vetro od oggetti affilati, indossare guanti da lavoro
resistenti quando si svuota il sacco raccoglitore.
9.
Manutenzione e pulizia
m PERICOLO! Lesioni fisiche!
Pericolo di lesioni e rischio di danni al prodotto.
-
Non pulire il prodotto con un getto d'acqua ad alta
pressione.
-
Non pulire con agenti chimici, ivi compresi benzina
o solventi. Alcuni di essi possono distruggere im-
portanti parti in plastica.
• Per la pulizia delle parti in plastica, utilizzare uno
straccio umido.
• Dopo ogni utilizzo, rimuovere la polvere e lo sporco
dal prodotto.
• Nel caso in cui le spazzole non ruotino più in manie-
ra affidabile, significa che i cuscinetti delle spazzole
sono sporchi. In tal caso, pulire e lubrificare i cusci-
netti delle spazzole.
Informazioni sulle riparazioni
Occorre notare che in questo prodotto i seguenti com-
ponenti sono soggetti a naturale usura o usura legata
all'uso e sono richiesti i seguenti pezzi come materiali
di consumo.
Pezzi soggetti a usura*: Spazzoloni, ruote
* non necessariamente compreso nell'ambito della for-
nitura!
I pezzi di ricambio e gli accessori sono reperibili presso
il nostro Service Center. Scansionare a tal fine il codice
QR che si trova in prima pagina.
www.scheppach.com
IT | 25
