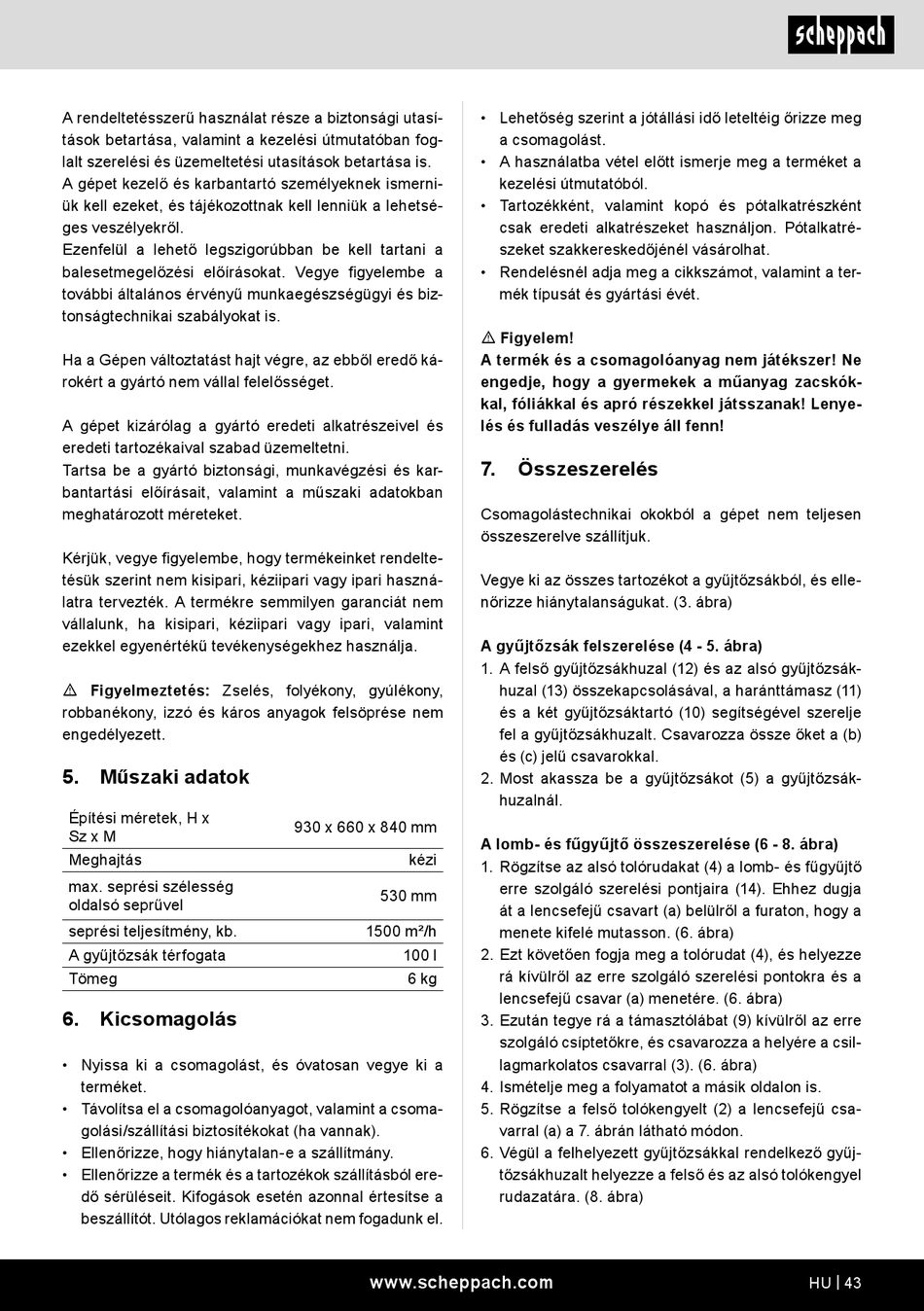

A rendeltetésszerű használat része a biztonsági utasí-
tások betartása, valamint a kezelési útmutatóban fog-
lalt szerelési és üzemeltetési utasítások betartása is.
A gépet kezelő és karbantartó személyeknek ismerni-
ük kell ezeket, és tájékozottnak kell lenniük a lehetsé-
ges veszélyekről.
Ezenfelül a lehető legszigorúbban be kell tartani a
balesetmegelőzési előírásokat. Vegye figyelembe a
további általános érvényű munkaegészségügyi és biz-
tonságtechnikai szabályokat is.
Ha a Gépen változtatást hajt végre, az ebből eredő ká-
rokért a gyártó nem vállal felelősséget.
A gépet kizárólag a gyártó eredeti alkatrészeivel és
eredeti tartozékaival szabad üzemeltetni.
Tartsa be a gyártó biztonsági, munkavégzési és kar-
bantartási előírásait, valamint a műszaki adatokban
meghatározott méreteket.
Kérjük, vegye figyelembe, hogy termékeinket rendelte-
tésük szerint nem kisipari, kéziipari vagy ipari haszná-
latra tervezték. A termékre semmilyen garanciát nem
vállalunk, ha kisipari, kéziipari vagy ipari, valamint
ezekkel egyenértékű tevékenységekhez használja.
m Figyelmeztetés: Zselés, folyékony, gyúlékony,
robbanékony, izzó és káros anyagok felsöprése nem
engedélyezett.
5. Műszaki adatok
Építési méretek, H x
Sz x M
Meghajtás
max. seprési szélesség
oldalsó seprűvel
seprési teljesítmény, kb.
A gyűjtőzsák térfogata
Tömeg
6. Kicsomagolás
• Nyissa ki a csomagolást, és óvatosan vegye ki a
terméket.
• Távolítsa el a csomagolóanyagot, valamint a csoma-
golási/szállítási biztosítékokat (ha vannak).
• Ellenőrizze, hogy hiánytalan-e a szállítmány.
• Ellenőrizze a termék és a tartozékok szállításból ere-
dő sérüléseit. Kifogások esetén azonnal értesítse a
beszállítót. Utólagos reklamációkat nem fogadunk el.
930 x 660 x 840 mm
kézi
530 mm
1500 m²/h
100 l
6 kg
www.scheppach.com
• Lehetőség szerint a jótállási idő leteltéig őrizze meg
a csomagolást.
• A használatba vétel előtt ismerje meg a terméket a
kezelési útmutatóból.
• Tartozékként, valamint kopó és pótalkatrészként
csak eredeti alkatrészeket használjon. Pótalkatré-
szeket szakkereskedőjénél vásárolhat.
• Rendelésnél adja meg a cikkszámot, valamint a ter-
mék típusát és gyártási évét.
m Figyelem!
A termék és a csomagolóanyag nem játékszer! Ne
engedje, hogy a gyermekek a műanyag zacskók-
kal, fóliákkal és apró részekkel játsszanak! Lenye-
lés és fulladás veszélye áll fenn!
7.
Összeszerelés
Csomagolástechnikai okokból a gépet nem teljesen
összeszerelve szállítjuk.
Vegye ki az összes tartozékot a gyűjtőzsákból, és elle-
nőrizze hiánytalanságukat. (3. ábra)
A gyűjtőzsák felszerelése (4 - 5. ábra)
1. A felső gyűjtőzsákhuzal (12) és az alsó gyűjtőzsák-
huzal (13) összekapcsolásával, a haránttámasz (11)
és a két gyűjtőzsáktartó (10) segítségével szerelje
fel a gyűjtőzsákhuzalt. Csavarozza össze őket a (b)
és (c) jelű csavarokkal.
2. Most akassza be a gyűjtőzsákot (5) a gyűjtőzsák-
huzalnál.
A lomb- és fűgyűjtő összeszerelése (6 - 8. ábra)
1. Rögzítse az alsó tolórudakat (4) a lomb- és fűgyűjtő
erre szolgáló szerelési pontjaira (14). Ehhez dugja
át a lencsefejű csavart (a) belülről a furaton, hogy a
menete kifelé mutasson. (6. ábra)
2. Ezt követően fogja meg a tolórudat (4), és helyezze
rá kívülről az erre szolgáló szerelési pontokra és a
lencsefejű csavar (a) menetére. (6. ábra)
3. Ezután tegye rá a támasztólábat (9) kívülről az erre
szolgáló csíptetőkre, és csavarozza a helyére a csil-
lagmarkolatos csavarral (3). (6. ábra)
4. Ismételje meg a folyamatot a másik oldalon is.
5. Rögzítse a felső tolókengyelt (2) a lencsefejű csa-
varral (a) a 7. ábrán látható módon.
6. Végül a felhelyezett gyűjtőzsákkal rendelkező gyűj-
tőzsákhuzalt helyezze a felső és az alsó tolókengyel
rudazatára. (8. ábra)
