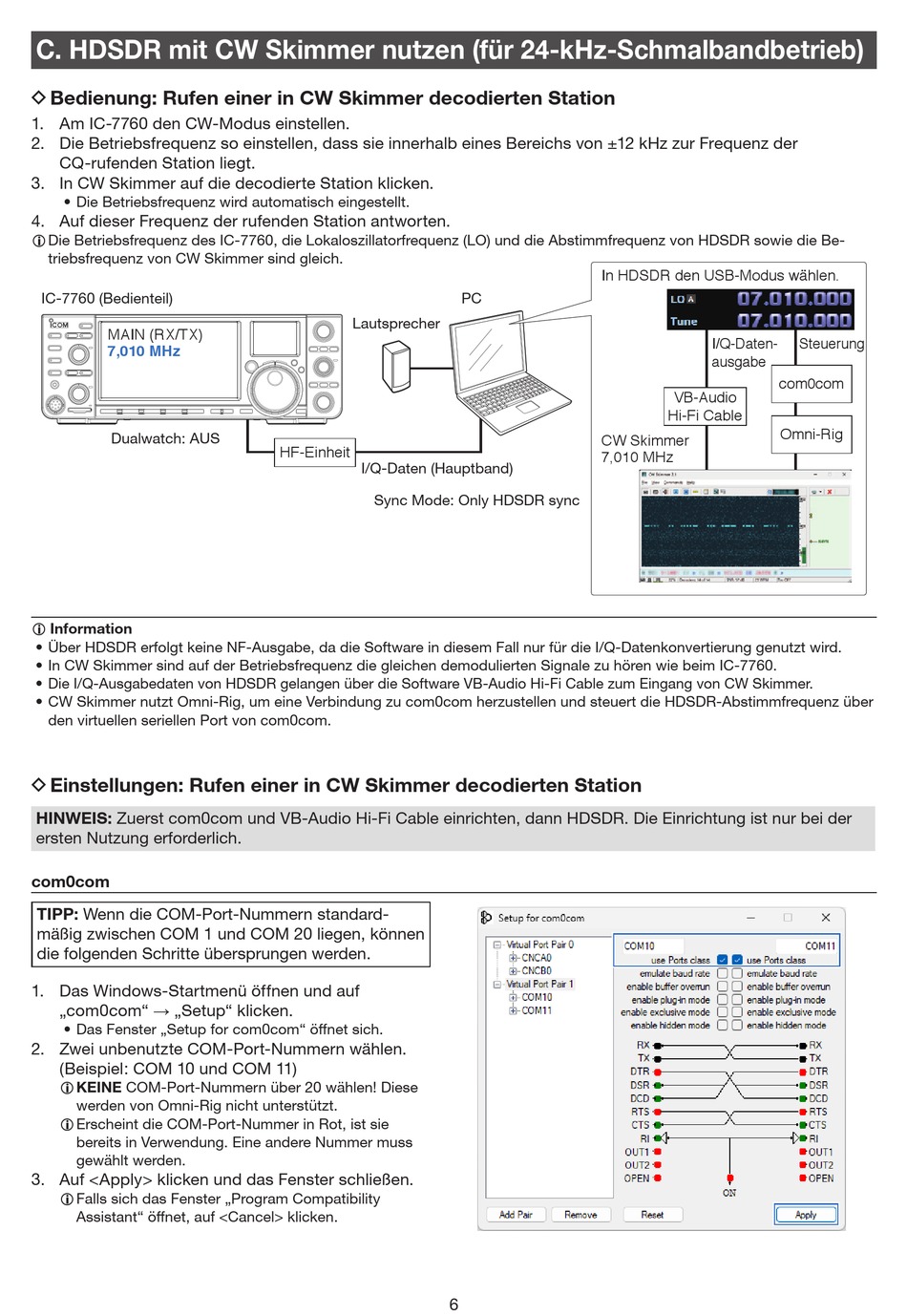

Icom IC-7760 Bedienungsanleitung Seite 6

C. HDSDR mit CW Skimmer nutzen (für 24-kHz-Schmalbandbetrieb)
D Bedienung: Rufen einer in CW Skimmer decodierten Station
1. Am IC-7760 den CW-Modus einstellen.
2. Die Betriebsfrequenz so einstellen, dass sie innerhalb eines Bereichs von ±12 kHz zur Frequenz der
CQ-rufenden Station liegt.
3. In CW Skimmer auf die decodierte Station klicken.
• Die Betriebsfrequenz wird automatisch eingestellt.
4. Auf dieser Frequenz der rufenden Station antworten.
L Die Betriebsfrequenz des IC-7760, die Lokaloszillatorfrequenz (LO) und die Abstimmfrequenz von HDSDR sowie die Be-
triebsfrequenz von CW Skimmer sind gleich.
IC-7760 (Bedienteil)
MAIN (RX/TX)
7,010 MHz
Dualwatch: AUS
L Information
• Über HDSDR erfolgt keine NF-Ausgabe, da die Software in diesem Fall nur für die I/Q-Datenkonvertierung genutzt wird.
• In CW Skimmer sind auf der Betriebsfrequenz die gleichen demodulierten Signale zu hören wie beim IC-7760.
• Die I/Q-Ausgabedaten von HDSDR gelangen über die Software VB-Audio Hi-Fi Cable zum Eingang von CW Skimmer.
• CW Skimmer nutzt Omni-Rig, um eine Verbindung zu com0com herzustellen und steuert die HDSDR-Abstimmfrequenz über
den virtuellen seriellen Port von com0com.
D Einstellungen: Rufen einer in CW Skimmer decodierten Station
HINWEIS: Zuerst com0com und VB-Audio Hi-Fi Cable einrichten, dann HDSDR. Die Einrichtung ist nur bei der
ersten Nutzung erforderlich.
com0com
TIPP: Wenn die COM-Port-Nummern standard-
mäßig zwischen COM 1 und COM 20 liegen, können
die folgenden Schritte übersprungen werden.
1. Das Windows-Startmenü öffnen und auf
„com0com" → „Setup" klicken.
• Das Fenster „Setup for com0com" öffnet sich.
2. Zwei unbenutzte COM-Port-Nummern wählen.
(Beispiel: COM 10 und COM 11)
L KEINE COM-Port-Nummern über 20 wählen! Diese
werden von Omni-Rig nicht unterstützt.
L Erscheint die COM-Port-Nummer in Rot, ist sie
bereits in Verwendung. Eine andere Nummer muss
gewählt werden.
3. Auf <Apply> klicken und das Fenster schließen.
L Falls sich das Fenster „Program Compatibility
Assistant" öffnet, auf <Cancel> klicken.
Lautsprecher
HF-Einheit
I/Q-Daten (Hauptband)
Sync Mode: Only HDSDR sync
6
In HDSDR den USB-Modus wählen.
PC
CW Skimmer
7,010 MHz
I/Q-Daten- Steuerung
ausgabe
com0com
VB-Audio
Hi-Fi Cable
Omni-Rig
