Icom IC-7760 Bedienungsanleitung Seite 22

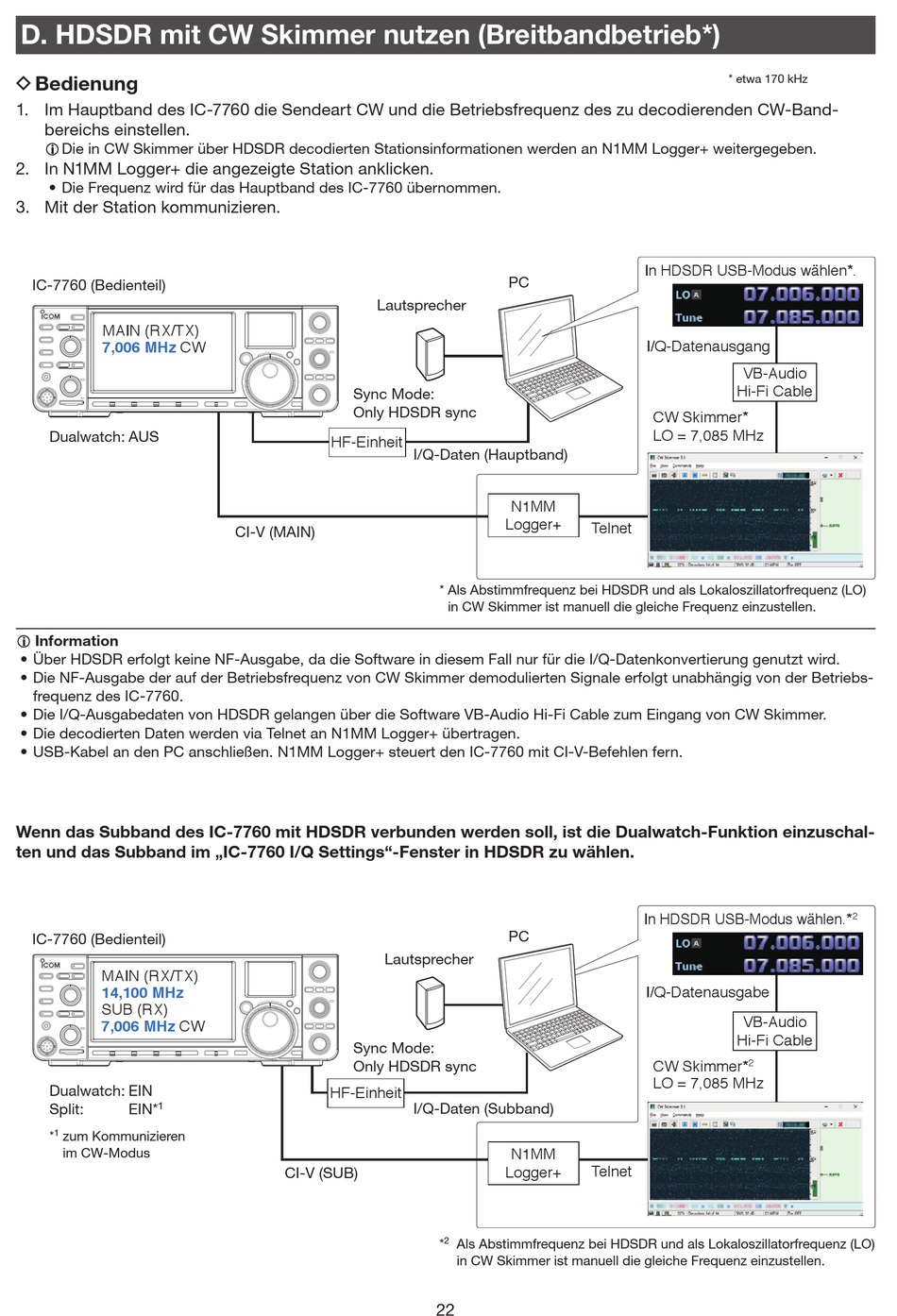

D. HDSDR mit CW Skimmer nutzen (Breitbandbetrieb*)
D Bedienung
1. Im Hauptband des IC-7760 die Sendeart CW und die Betriebsfrequenz des zu decodierenden CW-Band-
bereichs einstellen.
L Die in CW Skimmer über HDSDR decodierten Stationsinformationen werden an N1MM Logger+ weitergegeben.
2. In N1MM Logger+ die angezeigte Station anklicken.
• Die Frequenz wird für das Hauptband des IC-7760 übernommen.
3. Mit der Station kommunizieren.
IC-7760 (Bedienteil)
MAIN (RX/TX)
7,006 MHz
CW
Dualwatch: AUS
L Information
• Über HDSDR erfolgt keine NF-Ausgabe, da die Software in diesem Fall nur für die I/Q-Datenkonvertierung genutzt wird.
• Die NF-Ausgabe der auf der Betriebsfrequenz von CW Skimmer demodulierten Signale erfolgt unabhängig von der Betriebs-
frequenz des IC-7760.
• Die I/Q-Ausgabedaten von HDSDR gelangen über die Software VB-Audio Hi-Fi Cable zum Eingang von CW Skimmer.
• Die decodierten Daten werden via Telnet an N1MM Logger+ übertragen.
• USB-Kabel an den PC anschließen. N1MM Logger+ steuert den IC-7760 mit CI-V-Befehlen fern.
Wenn das Subband des IC-7760 mit HDSDR verbunden werden soll, ist die Dualwatch-Funktion einzuschal-
ten und das Subband im „IC-7760 I/Q Settings"-Fenster in HDSDR zu wählen.
IC-7760 (Bedienteil)
MAIN (RX/TX)
14,100 MHz
SUB (RX)
7,006 MHz CW
Dualwatch: EIN
Split: EIN* 1
1
* zum Kommunizieren
im CW-Modus
Lautsprecher
Sync Mode:
Only HDSDR sync
HF-Einheit
CI-V (MAIN)
Lautsprecher
Sync Mode:
Only HDSDR sync
HF-Einheit
CI-V (SUB)
PC
I/Q-Daten (Hauptband)
N1MM
Logger+
* Als Abstimmfrequenz bei HDSDR und als Lokaloszillatorfrequenz (LO)
in CW Skimmer ist manuell die gleiche Frequenz einzustellen.
PC
I/Q-Daten (Subband)
N1MM
Logger+
* 2 Als Abstimmfrequenz bei HDSDR und als Lokaloszillatorfrequenz (LO)
in CW Skimmer ist manuell die gleiche Frequenz einzustellen.
22
* etwa 170 kHz
In HDSDR USB-Modus wählen*.
I/Q-Datenausgang
VB-Audio
Hi-Fi Cable
CW Skimmer*
LO = 7,085 MHz
Telnet
In HDSDR USB-Modus wählen.*
I/Q-Datenausgabe
VB-Audio
Hi-Fi Cable
CW Skimmer*
2
LO = 7,085 MHz
Telnet
2
