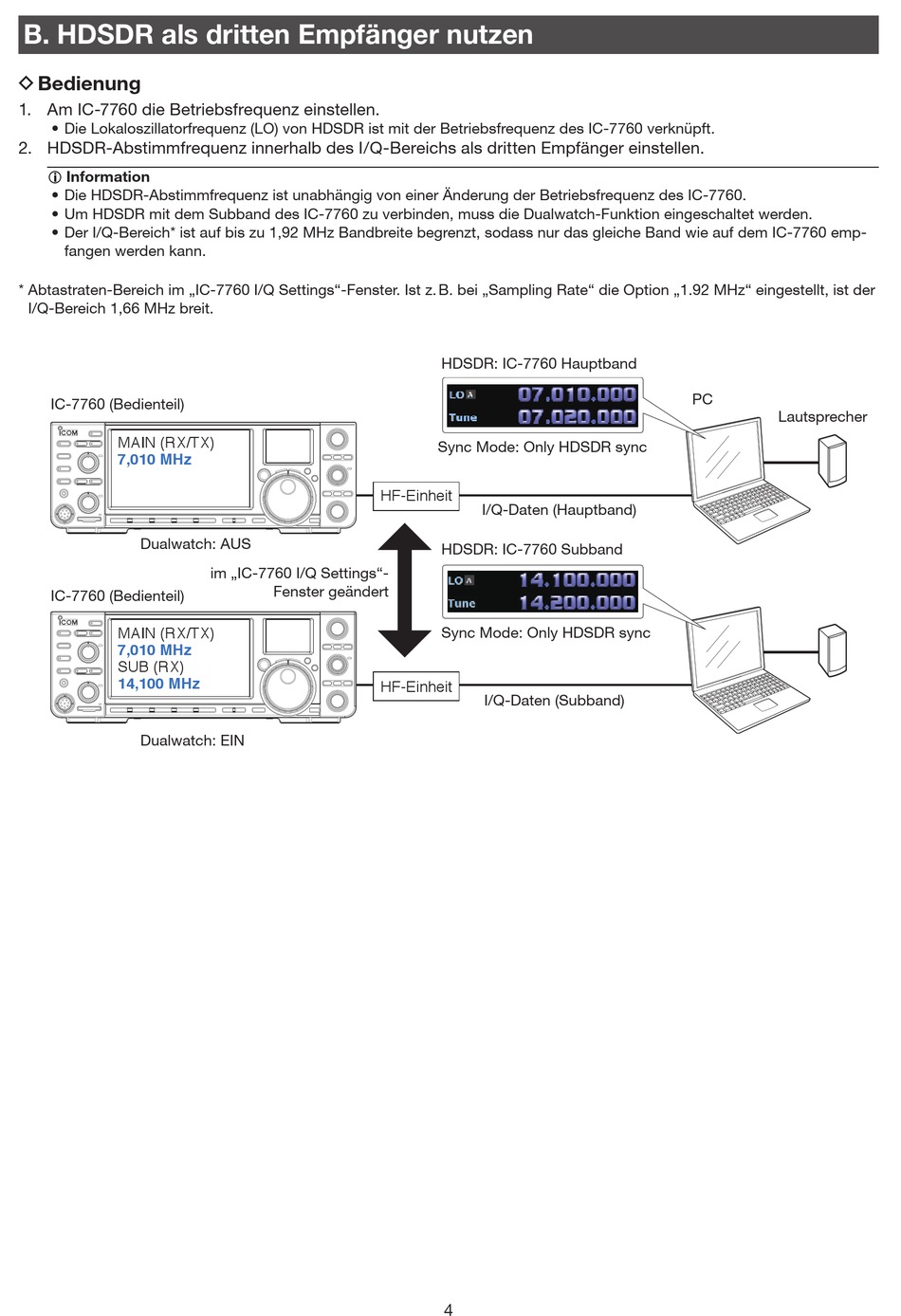

B. HDSDR als dritten Empfänger nutzen
D Bedienung
1. Am IC-7760 die Betriebsfrequenz einstellen.
• Die Lokaloszillatorfrequenz (LO) von HDSDR ist mit der Betriebsfrequenz des IC-7760 verknüpft.
2. HDSDR-Abstimmfrequenz innerhalb des I/Q-Bereichs als dritten Empfänger einstellen.
L Information
• Die HDSDR-Abstimmfrequenz ist unabhängig von einer Änderung der Betriebsfrequenz des IC-7760.
• Um HDSDR mit dem Subband des IC-7760 zu verbinden, muss die Dualwatch-Funktion eingeschaltet werden.
• Der I/Q-Bereich* ist auf bis zu 1,92 MHz Bandbreite begrenzt, sodass nur das gleiche Band wie auf dem IC-7760 emp-
fangen werden kann.
* Abtastraten-Bereich im „IC-7760 I/Q Settings"-Fenster. Ist z. B. bei „Sampling Rate" die Option „1.92 MHz" eingestellt, ist der
I/Q-Bereich 1,66 MHz breit.
IC-7760 (Bedienteil)
MAIN (RX/TX)
7,010 MHz
Dualwatch: AUS
IC-7760 (Bedienteil)
MAIN (RX/TX)
7,010 MHz
SUB (RX)
14,100 MHz
Dualwatch: EIN
HF-Einheit
im „IC-7760 I/Q Settings"-
Fenster geändert
HF-Einheit
HDSDR: IC-7760 Hauptband
Sync Mode: Only HDSDR sync
I/Q-Daten (Hauptband)
HDSDR: IC-7760 Subband
Sync Mode: Only HDSDR sync
I/Q-Daten (Subband)
4
PC
Lautsprecher
