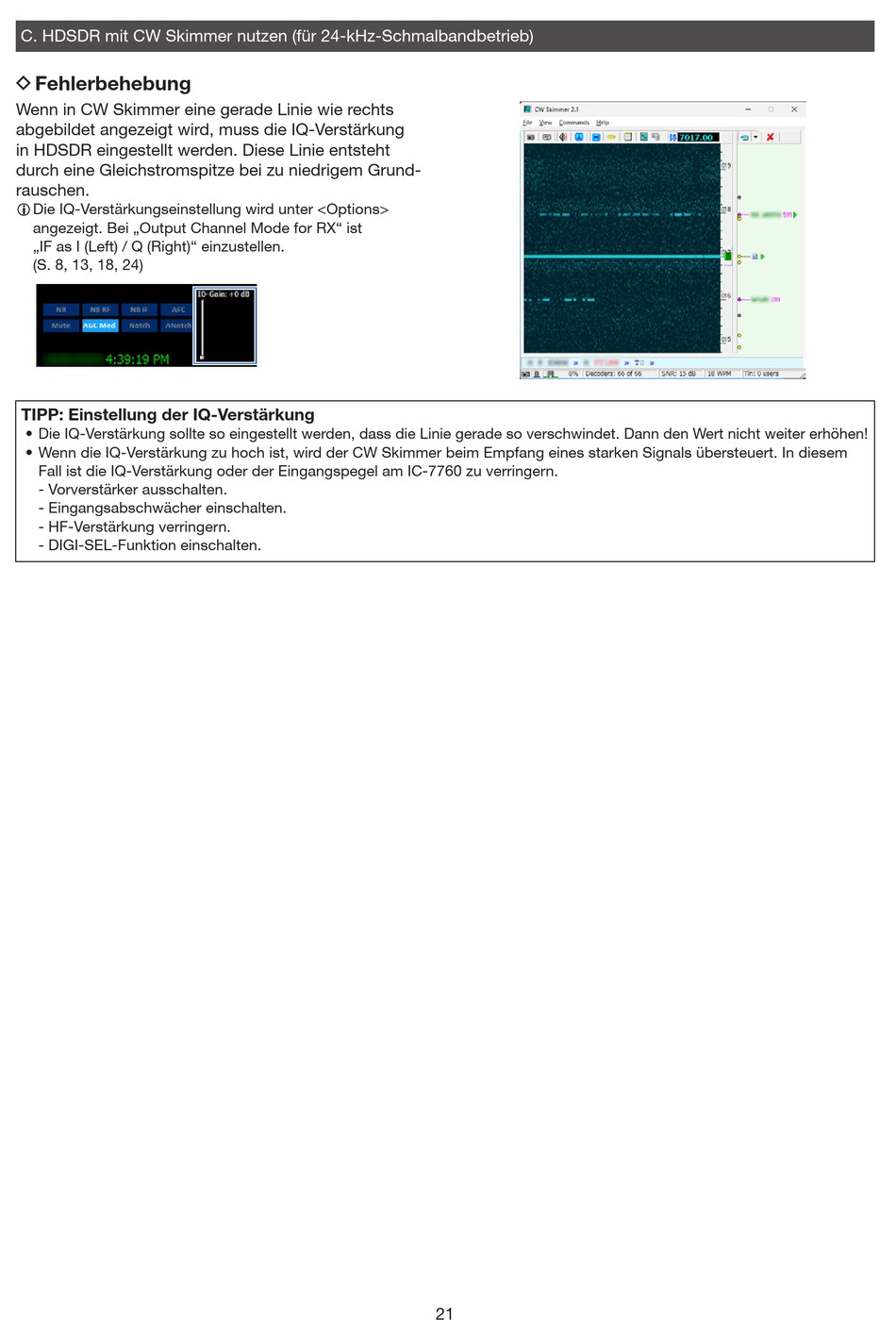

C. HDSDR mit CW Skimmer nutzen (für 24-kHz-Schmalbandbetrieb)
D Fehlerbehebung
Wenn in CW Skimmer eine gerade Linie wie rechts
abgebildet angezeigt wird, muss die IQ-Verstärkung
in HDSDR eingestellt werden. Diese Linie entsteht
durch eine Gleichstromspitze bei zu niedrigem Grund-
rauschen.
L Die IQ-Verstärkungseinstellung wird unter <Options>
angezeigt. Bei „Output Channel Mode for RX" ist
„IF as I (Left) / Q (Right)" einzustellen.
(S. 8, 13, 18, 24)
TIPP: Einstellung der IQ-Verstärkung
• Die IQ-Verstärkung sollte so eingestellt werden, dass die Linie gerade so verschwindet. Dann den Wert nicht weiter erhöhen!
• Wenn die IQ-Verstärkung zu hoch ist, wird der CW Skimmer beim Empfang eines starken Signals übersteuert. In diesem
Fall ist die IQ-Verstärkung oder der Eingangspegel am IC-7760 zu verringern.
- Vorverstärker ausschalten.
- Eingangsabschwächer einschalten.
- HF-Verstärkung verringern.
- DIGI-SEL-Funktion einschalten.
