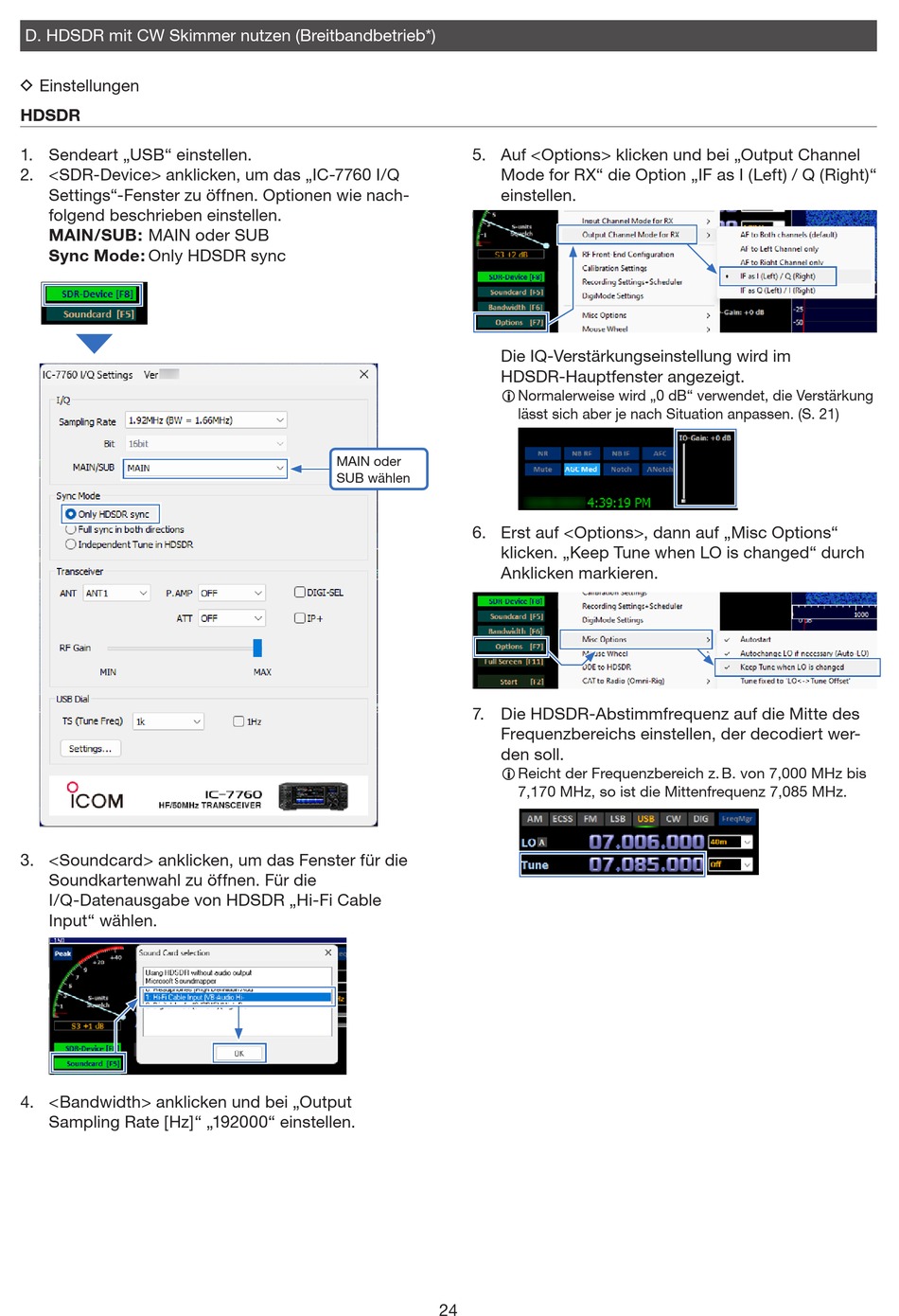

D. HDSDR mit CW Skimmer nutzen (Breitbandbetrieb*)

D Einstellungen

HDSDR

1. Sendeart „USB" einstellen.

2. <SDR-Device> anklicken, um das „IC-7760 I/Q

Settings"-Fenster zu öffnen. Optionen wie nach-

folgend beschrieben einstellen.

MAIN/SUB: MAIN oder SUB

Sync Mode: Only HDSDR sync

3. <Soundcard> anklicken, um das Fenster für die

Soundkartenwahl zu öffnen. Für die

I/Q-Datenausgabe von HDSDR „Hi-Fi Cable

Input" wählen.

4. <Bandwidth> anklicken und bei „Output

Sampling Rate [Hz]" „192000" einstellen.

5. Auf <Options> klicken und bei „Output Channel

Mode for RX" die Option „IF as I (Left) / Q (Right)"

einstellen.

Die IQ-Verstärkungseinstellung wird im

HDSDR-Hauptfenster angezeigt.

L Normalerweise wird „0 dB" verwendet, die Verstärkung

MAIN oder

SUB wählen

6. Erst auf <Options>, dann auf „Misc Options"

klicken. „Keep Tune when LO is changed" durch

Anklicken markieren.

7. Die HDSDR-Abstimmfrequenz auf die Mitte des

Frequenzbereichs einstellen, der decodiert wer-

den soll.

L Reicht der Frequenzbereich z. B. von 7,000 MHz bis

lässt sich aber je nach Situation anpassen. (S. 21)

7,170 MHz, so ist die Mittenfrequenz 7,085 MHz.
