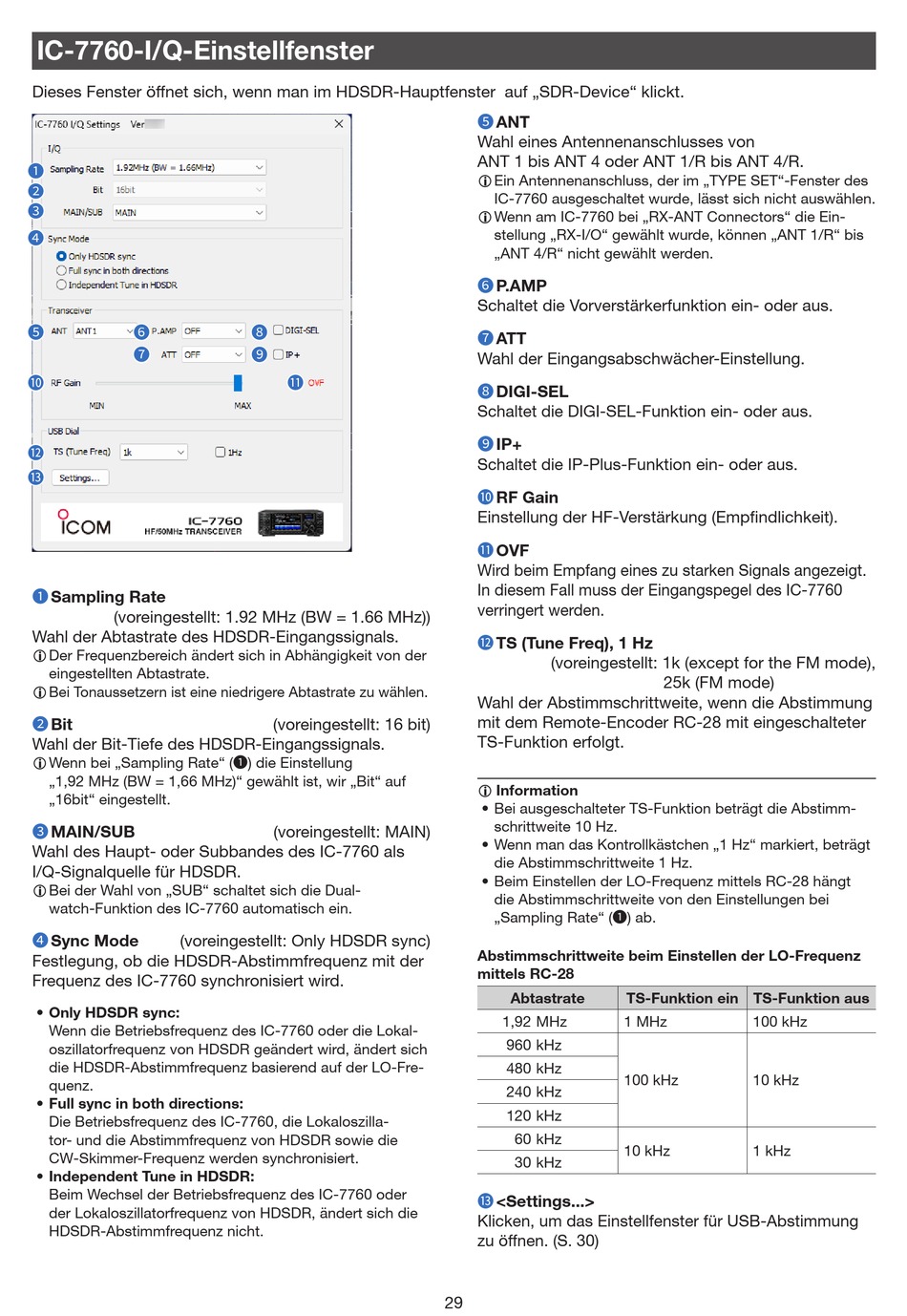

IC-7760-I/Q-Einstellfenster
Dieses Fenster öffnet sich, wenn man im HDSDR-Hauptfenster auf „SDR-Device" klickt.
1
2
3
4
5 6
7
10
12
13
Sampling Rate
1
(voreingestellt: 1.92 MHz (BW = 1.66 MHz))
Wahl der Abtastrate des HDSDR-Eingangssignals.
L Der Frequenzbereich ändert sich in Abhängigkeit von der
eingestellten Abtastrate.
L Bei Tonaussetzern ist eine niedrigere Abtastrate zu wählen.
Bit
2
Wahl der Bit-Tiefe des HDSDR-Eingangssignals.
L Wenn bei „Sampling Rate" (1) die Einstellung
„1,92 MHz (BW = 1,66 MHz)" gewählt ist, wir „Bit" auf
„16bit" eingestellt.
MAIN/SUB
3
Wahl des Haupt- oder Subbandes des IC-7760 als
I/Q-Signalquelle für HDSDR.
L Bei der Wahl von „SUB" schaltet sich die Dual-
watch-Funktion des IC-7760 automatisch ein.
Sync Mode (voreingestellt: Only HDSDR sync)
4
Festlegung, ob die HDSDR-Abstimmfrequenz mit der
Frequenz des IC-7760 synchronisiert wird.
• Only HDSDR sync:
Wenn die Betriebsfrequenz des IC-7760 oder die Lokal-
oszillatorfrequenz von HDSDR geändert wird, ändert sich
die HDSDR-Abstimmfrequenz basierend auf der LO-Fre-
quenz.
• Full sync in both directions:
Die Betriebsfrequenz des IC-7760, die Lokaloszilla-
tor- und die Abstimmfrequenz von HDSDR sowie die
CW-Skimmer-Frequenz werden synchronisiert.
• Independent Tune in HDSDR:
Beim Wechsel der Betriebsfrequenz des IC-7760 oder
der Lokaloszillatorfrequenz von HDSDR, ändert sich die
HDSDR-Abstimmfrequenz nicht.
8
9
11
(voreingestellt: 16 bit)
(voreingestellt: MAIN)
ANT
5
Wahl eines Antennenanschlusses von
ANT 1 bis ANT 4 oder ANT 1/R bis ANT 4/R.
L Ein Antennenanschluss, der im „TYPE SET"-Fenster des
IC-7760 ausgeschaltet wurde, lässt sich nicht auswählen.
L Wenn am IC-7760 bei „RX-ANT Connectors" die Ein-
stellung „RX-I/O" gewählt wurde, können „ANT 1/R" bis
„ANT 4/R" nicht gewählt werden.
P.AMP
6
Schaltet die Vorverstärkerfunktion ein- oder aus.
ATT
7
Wahl der Eingangsabschwächer-Einstellung.
DIGI-SEL
8
Schaltet die DIGI-SEL-Funktion ein- oder aus.
IP+
9
Schaltet die IP-Plus-Funktion ein- oder aus.
RF Gain
10
Einstellung der HF-Verstärkung (Empfindlichkeit).
OVF
11
Wird beim Empfang eines zu starken Signals angezeigt.
In diesem Fall muss der Eingangspegel des IC-7760
verringert werden.
TS (Tune Freq), 1 Hz
12
(voreingestellt: 1k (except for the FM mode),
Wahl der Abstimmschrittweite, wenn die Abstimmung
mit dem Remote-Encoder RC-28 mit eingeschalteter
TS-Funktion erfolgt.
L Information
• Bei ausgeschalteter TS-Funktion beträgt die Abstimm-
schrittweite 10 Hz.
• Wenn man das Kontrollkästchen „1 Hz" markiert, beträgt
die Abstimmschrittweite 1 Hz.
• Beim Einstellen der LO-Frequenz mittels RC-28 hängt
die Abstimmschrittweite von den Einstellungen bei
„Sampling Rate" (1) ab.
Abstimmschrittweite beim Einstellen der LO-Frequenz
mittels RC-28
Abtastrate
1,92 MHz
960 kHz
480 kHz
240 kHz
120 kHz
60 kHz
30 kHz
<Settings...>
13
Klicken, um das Einstellfenster für USB-Abstimmung
zu öffnen. (S. 30)
29
25k (FM mode)
TS-Funktion ein TS-Funktion aus
1 MHz 100 kHz
100 kHz 10 kHz
10 kHz 1 kHz
