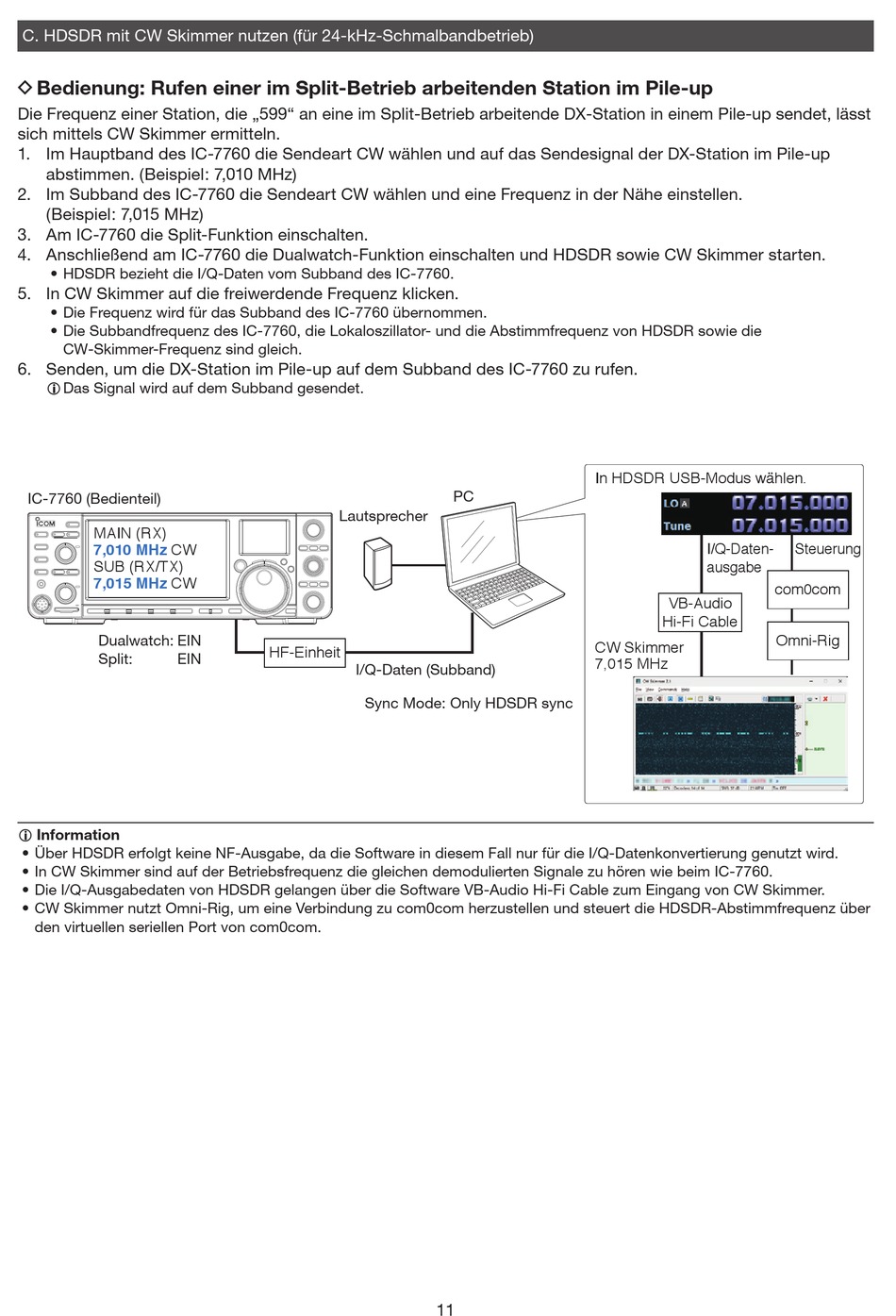

Icom IC-7760 Bedienungsanleitung Seite 11

C. HDSDR mit CW Skimmer nutzen (für 24-kHz-Schmalbandbetrieb)
D Bedienung: Rufen einer im Split-Betrieb arbeitenden Station im Pile-up
Die Frequenz einer Station, die „599" an eine im Split-Betrieb arbeitende DX-Station in einem Pile-up sendet, lässt
sich mittels CW Skimmer ermitteln.
1. Im Hauptband des IC-7760 die Sendeart CW wählen und auf das Sendesignal der DX-Station im Pile-up
abstimmen. (Beispiel: 7,010 MHz)
2. Im Subband des IC-7760 die Sendeart CW wählen und eine Frequenz in der Nähe einstellen.
(Beispiel: 7,015 MHz)
3. Am IC-7760 die Split-Funktion einschalten.
4. Anschließend am IC-7760 die Dualwatch-Funktion einschalten und HDSDR sowie CW Skimmer starten.
• HDSDR bezieht die I/Q-Daten vom Subband des IC-7760.
5. In CW Skimmer auf die freiwerdende Frequenz klicken.
• Die Frequenz wird für das Subband des IC-7760 übernommen.
• Die Subbandfrequenz des IC-7760, die Lokaloszillator- und die Abstimmfrequenz von HDSDR sowie die
CW-Skimmer-Frequenz sind gleich.
6. Senden, um die DX-Station im Pile-up auf dem Subband des IC-7760 zu rufen.
L Das Signal wird auf dem Subband gesendet.
IC-7760 (Bedienteil)
MAIN (RX)
7,010 MHz
CW
SUB (RX/TX)
7,015 MHz CW
Dualwatch: EIN
Split: EIN
L Information
• Über HDSDR erfolgt keine NF-Ausgabe, da die Software in diesem Fall nur für die I/Q-Datenkonvertierung genutzt wird.
• In CW Skimmer sind auf der Betriebsfrequenz die gleichen demodulierten Signale zu hören wie beim IC-7760.
• Die I/Q-Ausgabedaten von HDSDR gelangen über die Software VB-Audio Hi-Fi Cable zum Eingang von CW Skimmer.
• CW Skimmer nutzt Omni-Rig, um eine Verbindung zu com0com herzustellen und steuert die HDSDR-Abstimmfrequenz über
den virtuellen seriellen Port von com0com.
Lautsprecher
HF-Einheit
I/Q-Daten (Subband)
Sync Mode: Only HDSDR sync
11
In HDSDR USB-Modus wählen.
PC
CW Skimmer
7,015 MHz
I/Q-Daten- Steuerung
ausgabe
com0com
VB-Audio
Hi-Fi Cable
Omni-Rig
