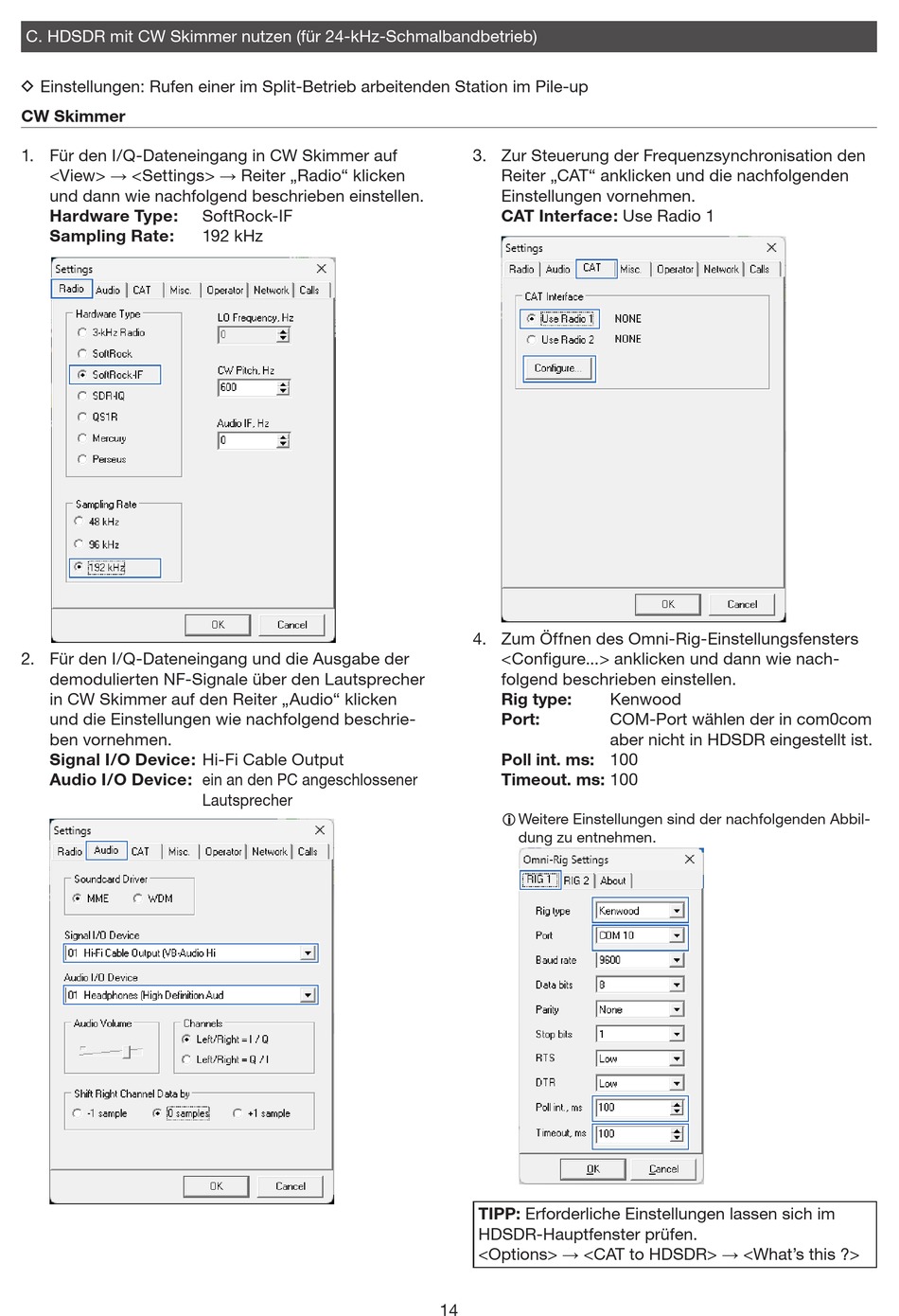

C. HDSDR mit CW Skimmer nutzen (für 24-kHz-Schmalbandbetrieb)
D Einstellungen: Rufen einer im Split-Betrieb arbeitenden Station im Pile-up
CW Skimmer
1. Für den I/Q-Dateneingang in CW Skimmer auf
<View> → <Settings> → Reiter „Radio" klicken
und dann wie nachfolgend beschrieben einstellen.
Hardware Type:
Sampling Rate:
2. Für den I/Q-Dateneingang und die Ausgabe der
demodulierten NF-Signale über den Lautsprecher
in CW Skimmer auf den Reiter „Audio" klicken
und die Einstellungen wie nachfolgend beschrie-
ben vornehmen.
Signal I/O Device: Hi-Fi Cable Output
Audio I/O Device: ein an den PC angeschlossener
SoftRock-IF
192 kHz
Lautsprecher
3. Zur Steuerung der Frequenzsynchronisation den
Reiter „CAT" anklicken und die nachfolgenden
Einstellungen vornehmen.
CAT Interface: Use Radio 1
4. Zum Öffnen des Omni-Rig-Einstellungsfensters
<Configure...> anklicken und dann wie nach-
folgend beschrieben einstellen.
Rig type:
Port:
Poll int. ms: 100
Timeout. ms: 100
L Weitere Einstellungen sind der nachfolgenden Abbil-
dung zu entnehmen.
TIPP: Erforderliche Einstellungen lassen sich im
HDSDR-Hauptfenster prüfen.
<Options> → <CAT to HDSDR> → <What's this ?>
14
Kenwood
COM-Port wählen der in com0com
aber nicht in HDSDR eingestellt ist.
