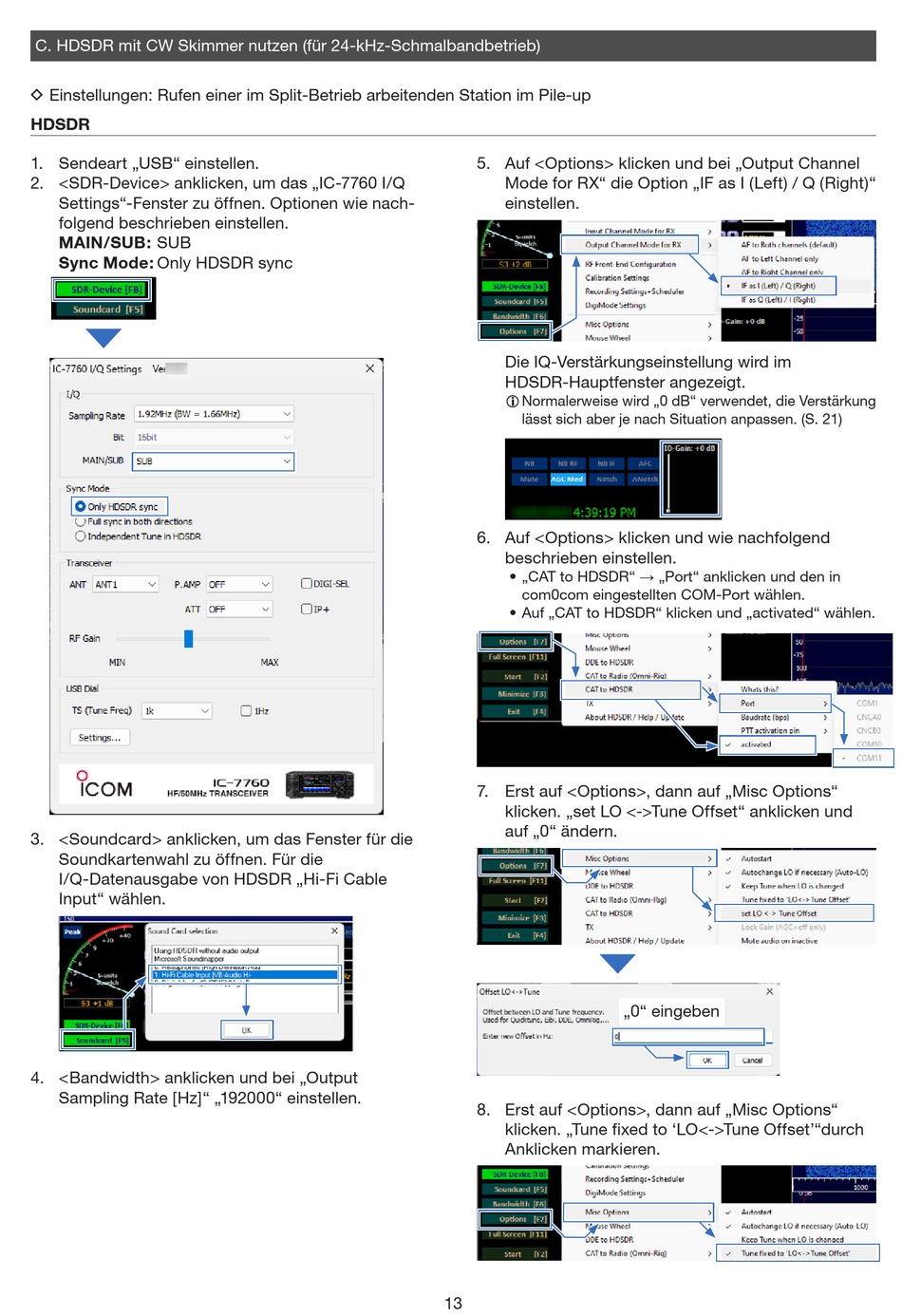

C. HDSDR mit CW Skimmer nutzen (für 24-kHz-Schmalbandbetrieb)
D Einstellungen: Rufen einer im Split-Betrieb arbeitenden Station im Pile-up
HDSDR
1. Sendeart „USB" einstellen.
2. <SDR-Device> anklicken, um das „IC-7760 I/Q
Settings"-Fenster zu öffnen. Optionen wie nach-
folgend beschrieben einstellen.
MAIN/SUB: SUB
Sync Mode: Only HDSDR sync
3. <Soundcard> anklicken, um das Fenster für die
Soundkartenwahl zu öffnen. Für die
I/Q-Datenausgabe von HDSDR „Hi-Fi Cable
Input" wählen.
4. <Bandwidth> anklicken und bei „Output
Sampling Rate [Hz]" „192000" einstellen.
5. Auf <Options> klicken und bei „Output Channel
Mode for RX" die Option „IF as I (Left) / Q (Right)"
einstellen.
Die IQ-Verstärkungseinstellung wird im
HDSDR-Hauptfenster angezeigt.
L Normalerweise wird „0 dB" verwendet, die Verstärkung
lässt sich aber je nach Situation anpassen. (S. 21)
6. Auf <Options> klicken und wie nachfolgend
beschrieben einstellen.
• „CAT to HDSDR" → „Port" anklicken und den in
com0com eingestellten COM-Port wählen.
• Auf „CAT to HDSDR" klicken und „activated" wählen.
7. Erst auf <Options>, dann auf „Misc Options"
klicken. „set LO <->Tune Offset" anklicken und
auf „0" ändern.
8. Erst auf <Options>, dann auf „Misc Options"
klicken. „Tune fixed to 'LO<->Tune Offset'"durch
Anklicken markieren.
13
„0" eingeben
