Technische Daten
4) Bei gleichzeitiger Benutzung der Ausgänge „1 x PNP + 4 ... 20 mA" kann der Schaltausgang OUT1 mit bis zu 100 mA Laststrom über den gesam-
ten Temperaturbereich belastet werden. Bis 50 °C (122 °F) Umgebungstemperatur und bis 85 °C (185 °F) Prozesstemperatur darf der Schaltstrom
bis zu 200 mA betragen. Wird die Konfiguration „1 x PNP" oder „2 x PNP" benutzt, so können die Schaltausgänge in Summe mit bis zu 200 mA
über den gesamten Temperaturbereich belastet werden.
5) Beim Schaltausgang OUT2 abweichend, für Schaltzustand AUS: I
2,5 V
44

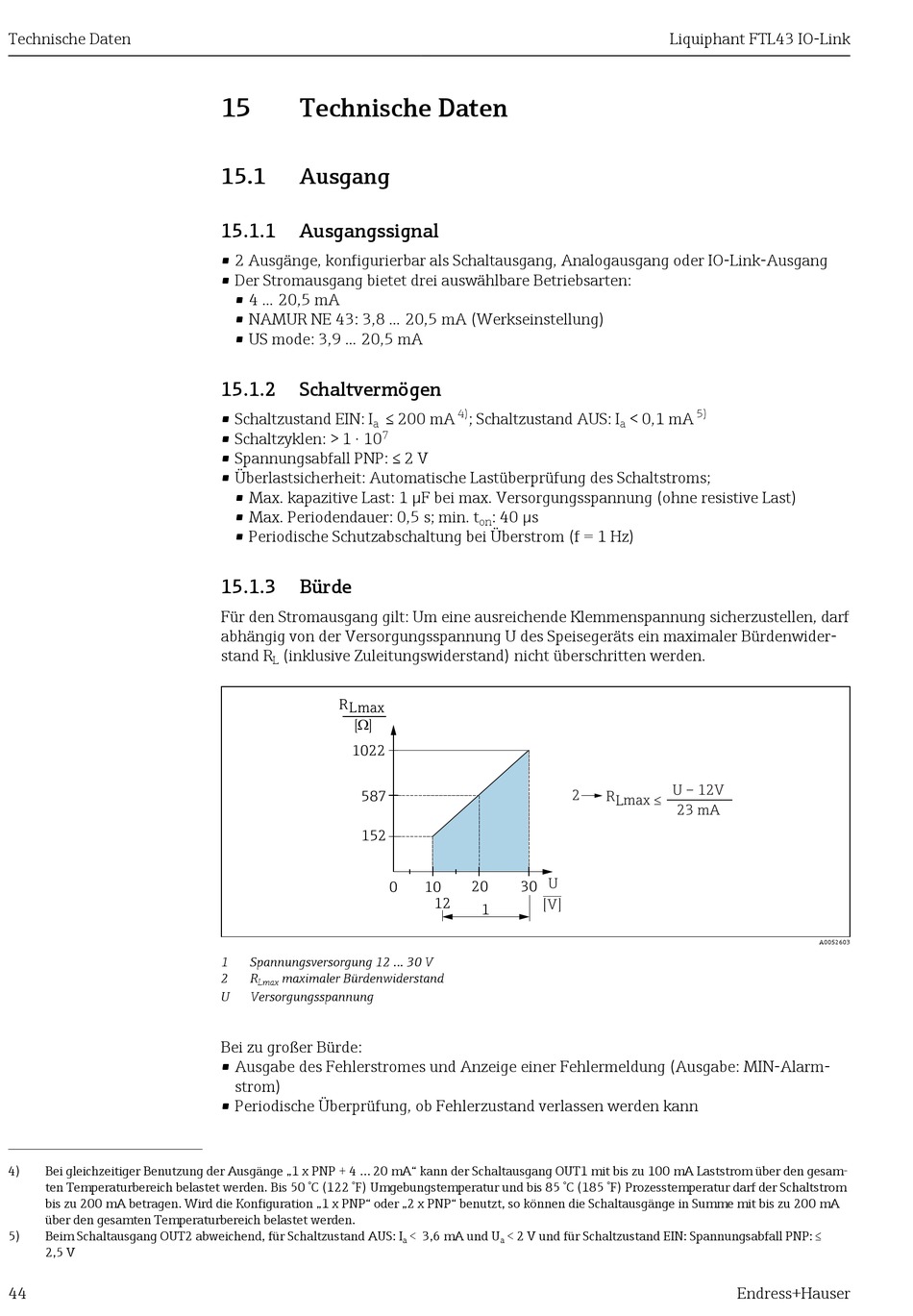

15 Technische Daten
15.1 Ausgang
15.1.1 Ausgangssignal
• 2 Ausgänge, konfigurierbar als Schaltausgang, Analogausgang oder IO-Link-Ausgang
• Der Stromausgang bietet drei auswählbare Betriebsarten:
• 4 ... 20,5 mA
• NAMUR NE 43: 3,8 ... 20,5 mA (Werkseinstellung)
• US mode: 3,9 ... 20,5 mA
15.1.2 Schaltvermögen
• Schaltzustand EIN: I ≤ 200 mA
a
• Schaltzyklen: > 1 · 10 7
• Spannungsabfall PNP: ≤ 2 V
• Überlastsicherheit: Automatische Lastüberprüfung des Schaltstroms;
• Max. kapazitive Last: 1 µF bei max. Versorgungsspannung (ohne resistive Last)
• Max. Periodendauer: 0,5 s; min. t
• Periodische Schutzabschaltung bei Überstrom (f = 1 Hz)
15.1.3 Bürde
Für den Stromausgang gilt: Um eine ausreichende Klemmenspannung sicherzustellen, darf
abhängig von der Versorgungsspannung U des Speisegeräts ein maximaler Bürdenwider-
stand R (inklusive Zuleitungswiderstand) nicht überschritten werden.
L
R Lmax
[ ] W
1022
587
152
0
1 Spannungsversorgung 12 ... 30 V
2 R maximaler Bürdenwiderstand
Lmax
U Versorgungsspannung
Bei zu großer Bürde:
• Ausgabe des Fehlerstromes und Anzeige einer Fehlermeldung (Ausgabe: MIN-Alarm-
strom)
• Periodische Überprüfung, ob Fehlerzustand verlassen werden kann
4)
; Schaltzustand AUS: I
: 40 µs
on
2
U
10 20 30
12
[V]
1
< 3,6 mA und U < 2 V und für Schaltzustand EIN: Spannungsabfall PNP: ≤
a a
Liquiphant FTL43 IO-Link
5)
< 0,1 mA
a
U – 12V
R Lmax
£
23 mA
