Endress+Hauser Liquiphant FTL43 IO-Link Betriebsanleitung Seite 15

Liquiphant FTL43 IO-Link
Endress+Hauser

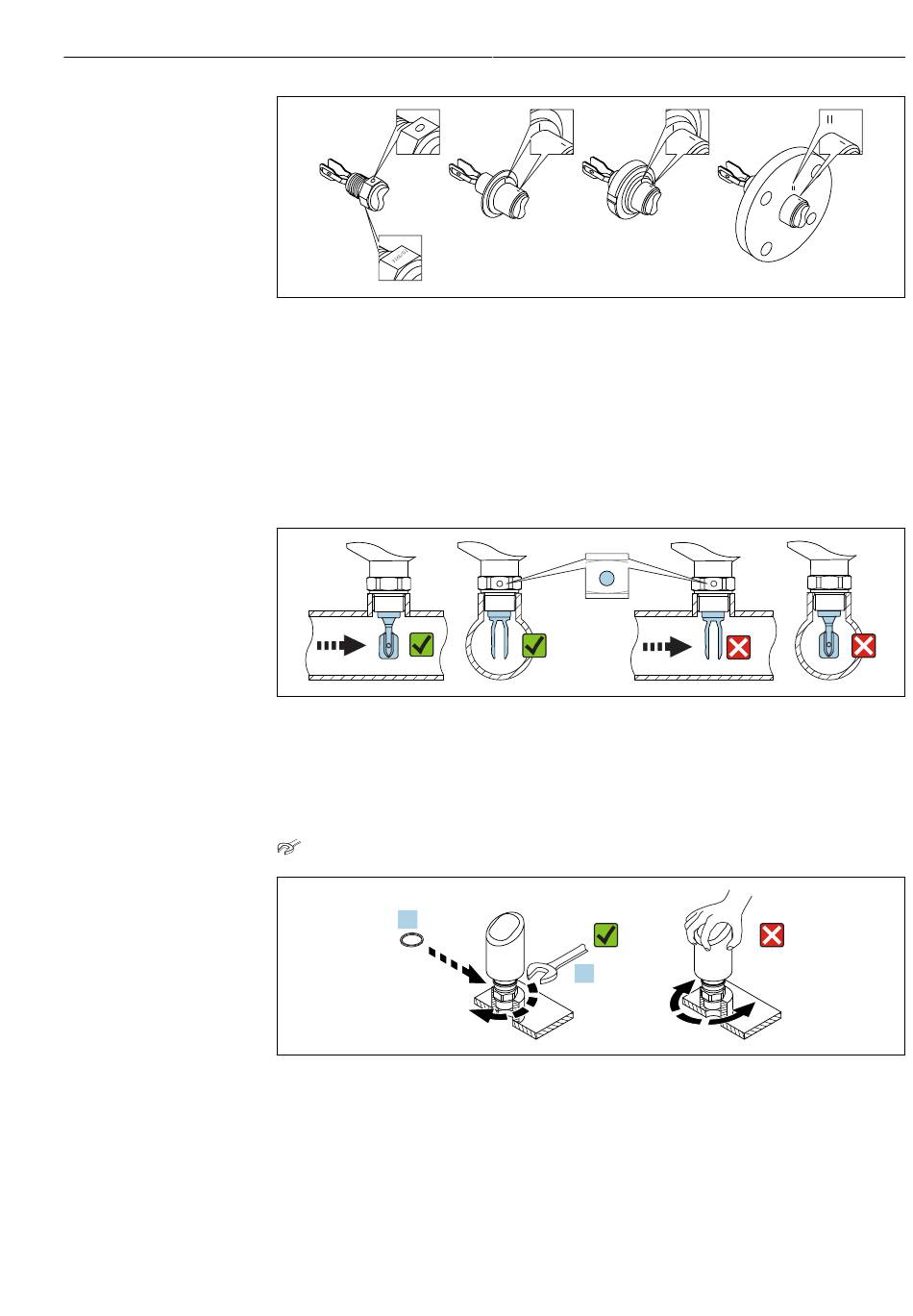

 11 Stellung der Schwinggabel bei horizontalem Einbau im Behälter mithilfe der Markierung
In Rohrleitungen einbauen
• Strömungsgeschwindigkeit bis 5 m/s bei Viskosität 1 mPa⋅s und Dichte
1 g/cm³ (62,4 lb/ft³) (SGU).
Bei anderen Prozessstoffbedingungen Funktion testen.
• Wenn die Schwinggabel korrekt ausgerichtet ist und die Markierung in Fließrichtung
zeigt, wird die Strömung nicht wesentlich behindert.
• Die Markierung ist im eingebauten Zustand sichtbar.
 12 Einbau in Rohrleitungen (Gabelstellung und Markierung berücksichtigen)
Gerät einschrauben (für Prozessanschlüsse mit Gewinde)
• Nur am Sechskant drehen, 15 ... 30 Nm (11 ... 22 lbf ft)
• Nicht am Gehäuse drehen!
1.
 13 Gerät einschrauben
5.3 Montagekontrolle
 Ist das Gerät unbeschädigt (Sichtkontrolle)?
 Sind Messstellenkennzeichnung und Beschriftung korrekt (Sichtkontrolle)?
2.
Montage
A0039125
A0034851
A0054233
15
