Endress+Hauser Liquiphant FTL43 IO-Link Betriebsanleitung Seite 14

Montage
14

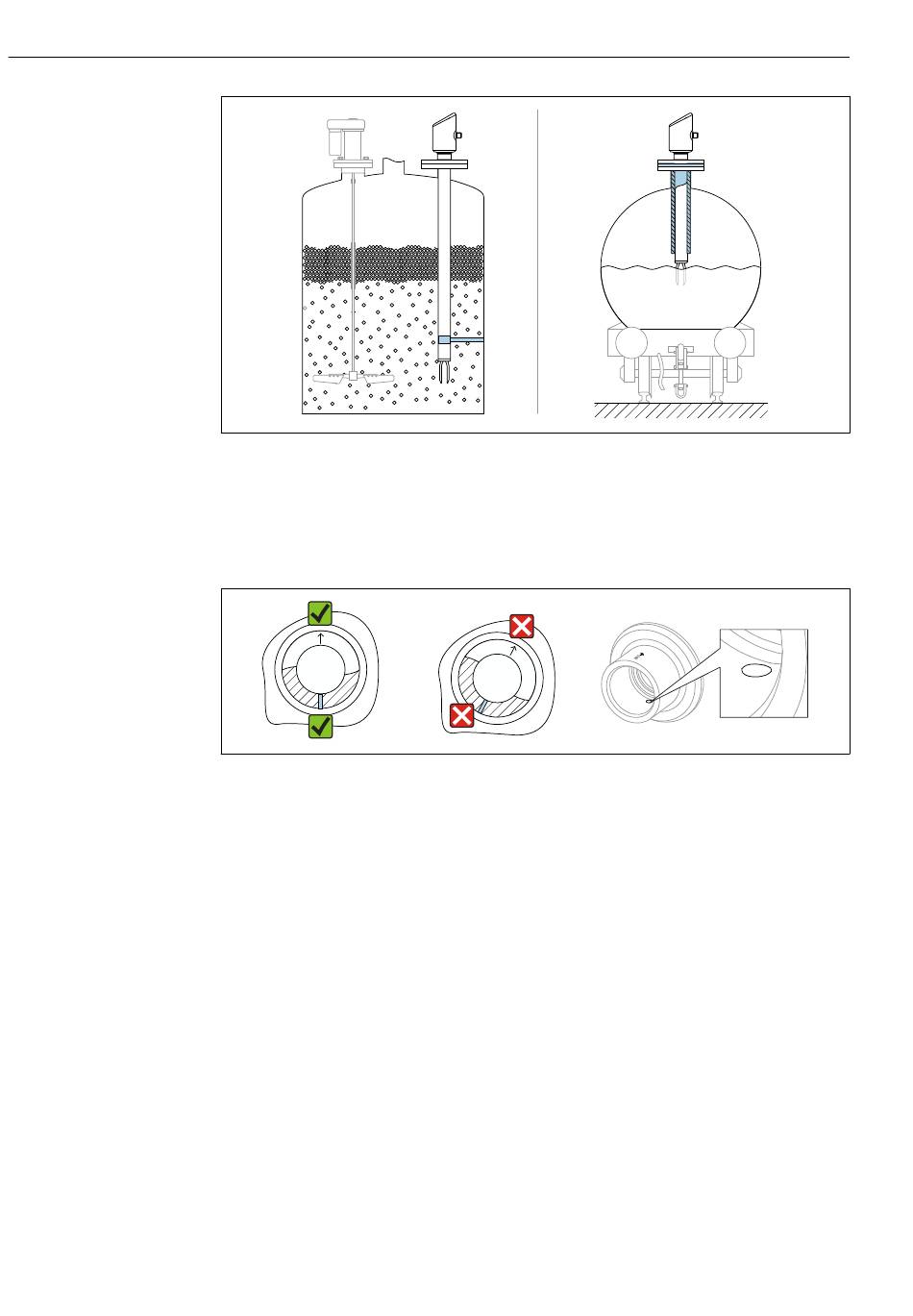

 9 Beispiele für Abstützung bei dynamischer Belastung
5.1.7 Einschweißadapter mit Leckagebohrung
Einschweißadapter so einschweißen, dass die Leckagebohrung nach unten ausgerichtet ist.
Eine Undichtigkeit kann dadurch schnell erkannt werden.
 10 Einschweißadapter mit Leckagebohrung
5.2 Gerät montieren
5.2.1 Benötigtes Werkzeug
Gabelschlüssel für Sensormontage
5.2.2 Einbau
Schwinggabel mithilfe der Markierung ausrichten
Die Schwinggabel lässt sich mithilfe der Markierung so ausrichten, dass Medium gut
abfließen kann und Ansatz vermieden wird.
Markierungen am Prozessanschluss:
Materialangabe, Gewindebezeichnung, Kreis, Strich oder Doppelstrich
Liquiphant FTL43 IO-Link
A0053109
A0039230
Endress+Hauser
