11.2 Diagnoseinformation auf Betriebszustand LED

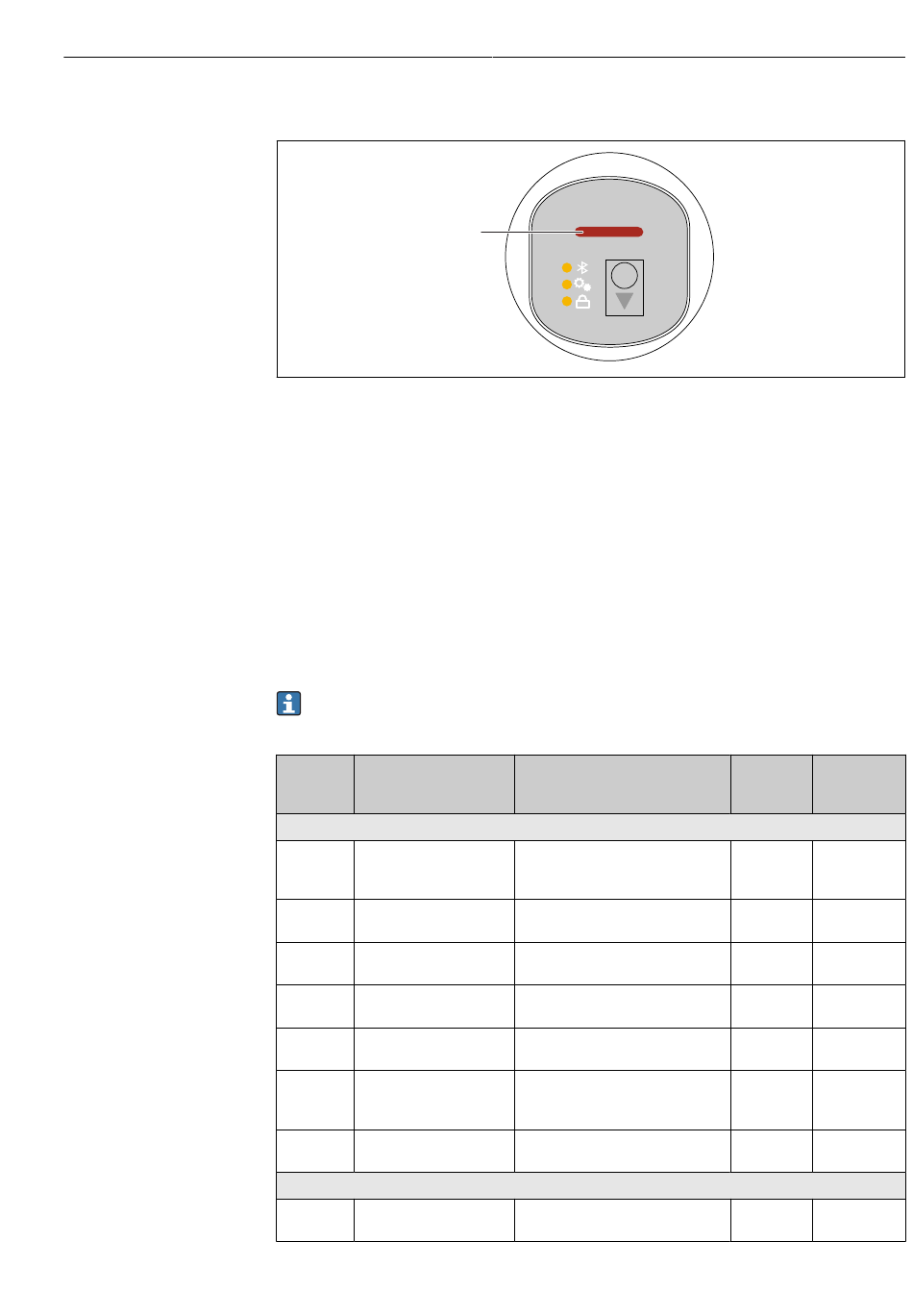

1 Betriebszustand LED
• Gabel frei: LED leuchtet grün (Schaltausgang aus)
Gabel bedeckt: LED leuchtet gelb (Schaltausgang an)
Fehler: LED leuchtet rot (Schaltausgang aus)
• Bei Bluetooth Verbindungsaufbau: Betriebszustand LED blinkt während der Ausführung
der Funktion
LED blinkt unabhängig von der LED-Farbe
11.3 Diagnoseliste
11.3.1 Liste der Diagnoseereignisse
Ein Elektroniktausch oder Flashen ist nicht möglich.
Das Gerät muss in diesen Fällen ersetzt werden.
Diagnose- Kurztext
nummer
Diagnose zum Sensor
004 Sensor defekt
007 Sensor defekt
042 Sensor korrodiert
049 Sensor korrodiert
061 Sensorelektronik fehler-
haft
062 Sensorverbindung fehler-
haft
081 Sensorinitialisierung feh-
lerhaft
Diagnose zur Elektronik
201 Elektronik fehlerhaft
1
E
Behebungsmaßnahmen
1. Gerät neu starten
2. Elektronik ersetzen
3. Gerät ersetzen
1. Gabel prüfen
2. Gerät ersetzen
1. Gabel prüfen
2. Gerät ersetzen
1. Gabel prüfen
2. Gerät ersetzen
Elektronik ersetzen
1. Verbindung Main to sensor prü-
fen
2. Elektronik ersetzen
1. Gerät neu starten
2. Service kontaktieren
1. Gerät neu starten
2. Elektronik ersetzen
Diagnose und Störungsbehebung
Statussignal Diagnosever-
[ab Werk] halten
[ab Werk]
F Alarm
F Alarm
F Alarm
M Warning
F Alarm
F Alarm
F Alarm
F Alarm
