Technische Information

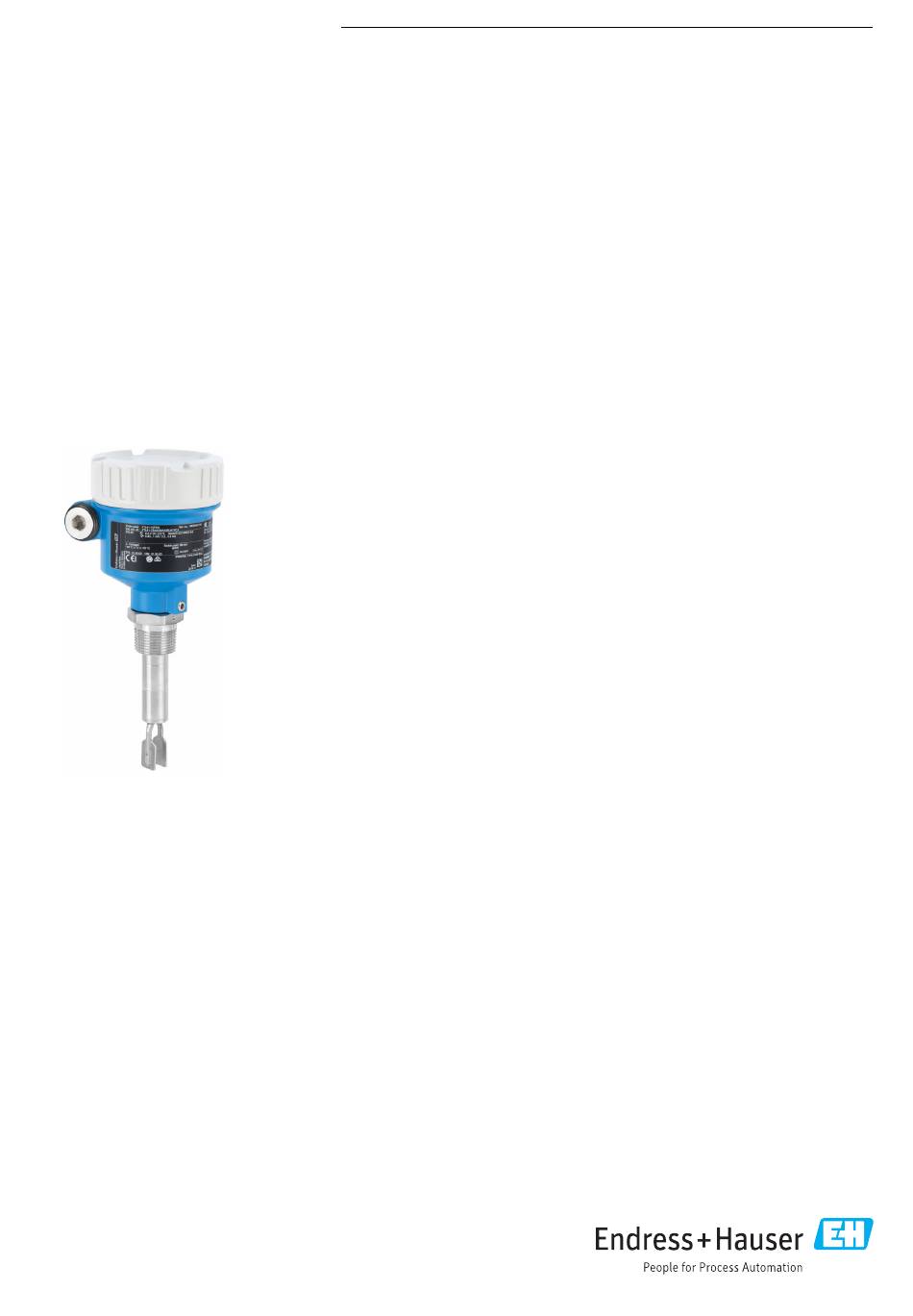

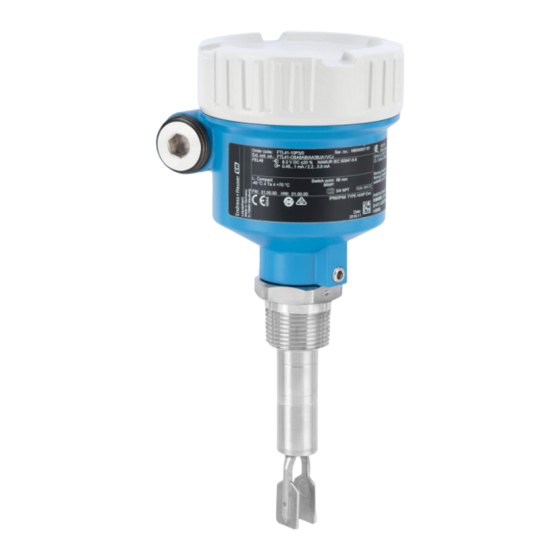

Liquiphant FTL41
Vibronik
Grenzschalter für Flüssigkeiten
Anwendungsbereich
• Grenzschalter für Minimum- oder Maximum-Detektion in Tanks, Behältern und
Rohrleitungen mit Flüssigkeiten aller Art, auch im explosionsgefährdeten Bereich
• Prozesstemperaturbereich: –40 ... +150 °C (–40 ... +302 °F)
• Drücke bis 40 bar (580 psi)
• Viskositäten bis 10 000 mPa⋅s
• Idealer Ersatz für Schwimmerschalter, die zuverlässige Funktion wird nicht beein-
flusst durch Strömungen, Turbulenzen, Luftblasen, Schaum, Vibration, Feststoffan-
teile oder Ansatz.
Vorteile
• Kein Abgleich erforderlich: Schnelle und kostengünstige Inbetriebnahme
• Keine mechanisch bewegten Teile: Wartungsfrei, kein Verschleiß, lange Lebens-
dauer
• Funktionssicherheit: Überwachung der Schwingfrequenz der Schwinggabel
Solutions
Services
Werbung
Verwandte Anleitungen für Endress+Hauser Liquiphant FTL41
Inhaltszusammenfassung für Endress+Hauser Liquiphant FTL41
- Seite 1 Solutions Services TI01402F/00/DE/05.23-00 71623946 2023-09-30 Technische Information Liquiphant FTL41 Vibronik Grenzschalter für Flüssigkeiten Anwendungsbereich • Grenzschalter für Minimum- oder Maximum-Detektion in Tanks, Behältern und Rohrleitungen mit Flüssigkeiten aller Art, auch im explosionsgefährdeten Bereich • Prozesstemperaturbereich: –40 … +150 °C (–40 … +302 °F) •...
