Montage
12
5.1.3 Viskosität berücksichtigen
Viskositätswerte
• Geringe Viskosität: < 2 000 mPa⋅s
• Hohe Viskosität: > 2 000 ... 10 000 mPa⋅s
Geringe Viskosität
Geringe Viskosität, z. B. Wasser: < 2 000 mPa⋅s
Die Schwinggabel innerhalb des Einbaustutzens ist zulässig.

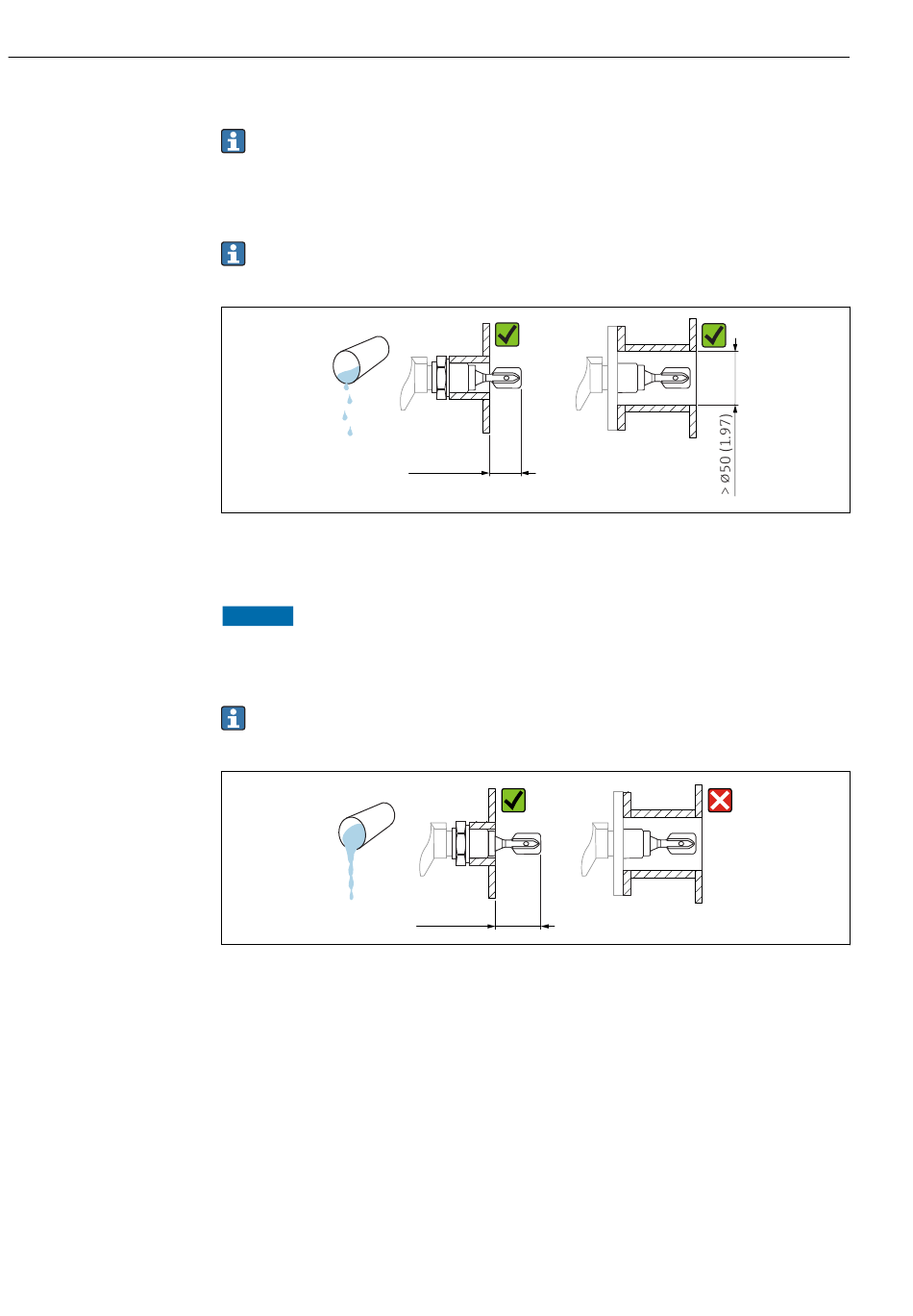

 5 Einbaubeispiel für niedrigviskose Flüssigkeiten. Maßeinheit mm (in)
Hohe Viskosität
HINWEIS
Hochviskose Flüssigkeiten können Schaltverzögerungen verursachen.
‣
Sicherstellen, dass die Flüssigkeit von der Schwinggabel leicht abfließt.
‣
Stutzen entgraten.
Hohe Viskosität, z. B. zähfließende Öle: ≤ 10 000 mPa⋅s
Die Schwinggabel muss sich außerhalb des Einbaustutzens befinden!
 6 Einbaubeispiel für Flüssigkeit mit hoher Viskosität. Maßeinheit mm (in)
5.1.4 Ansatz vermeiden
• Kurze Einbaustutzen verwenden, damit die Schwinggabel frei in den Behälter ragt
• Genügend Abstand zwischen zu erwartendem Füllgutansatz an der Tankwand und
Schwinggabel lassen
> 25 (0.98)
> 40 (1.57)
Liquiphant FTL43 IO-Link
A0033297
A0037348
