Liquiphant FTL43 IO-Link
Endress+Hauser

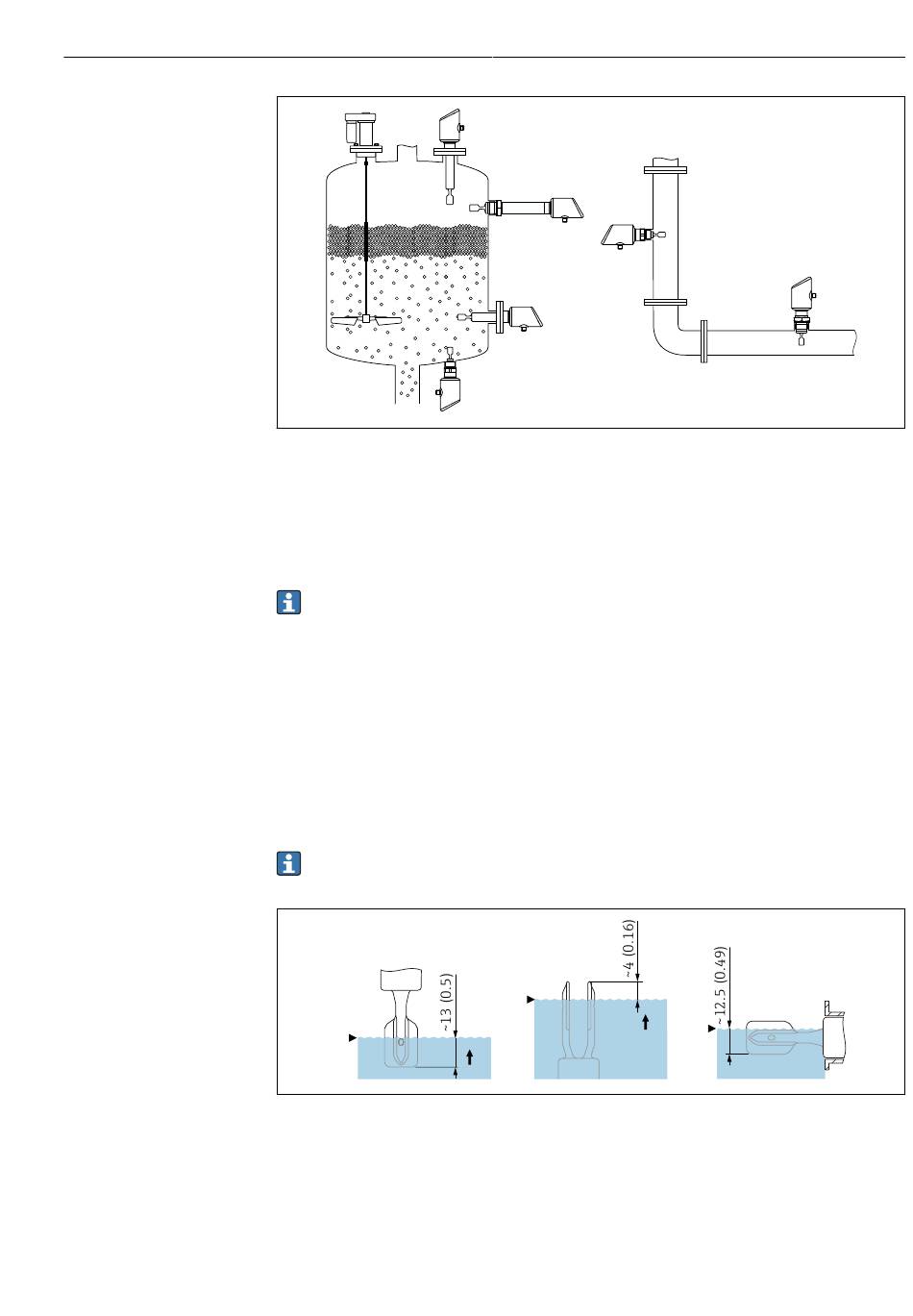

 3 Einbaubeispiele für Behälter, Tank oder Rohr
5.1 Montagebedingungen
5.1.1 Montagehinweise
Bei der Installation ist es wichtig zu beachten, dass das verwendete Dichtelement eine
Dauerbetriebstemperatur aufweist, die der maximalen Temperatur des Prozesses ent-
spricht.
• Geräte mit CSA Zulassung sind für den Inneneinsatz vorgesehen
Geräte sind für den Einsatz in nassen Umgebungen geeignet gemäß IEC/EN 61010-1
• Gehäuse vor Schlageinwirkung schützen
5.1.2 Schaltpunkt berücksichtigen
Folgende Angaben sind typische Schaltpunkte, abhängig von der Einbaulage des Grenz-
schalters.
Wasser +23 °C (+73 °F)
Mindestabstand der Schwinggabel zur Tankwand oder zur Rohrwandung:
10 mm (0,39 in)
A
D
 4 Typische Schaltpunkte. Maßeinheit mm (in)
A Einbau von oben
B Einbau von unten
C Einbau von der Seite
D Schaltpunkt
B
D
Montage
C
D
A0053113
A0037915
11
