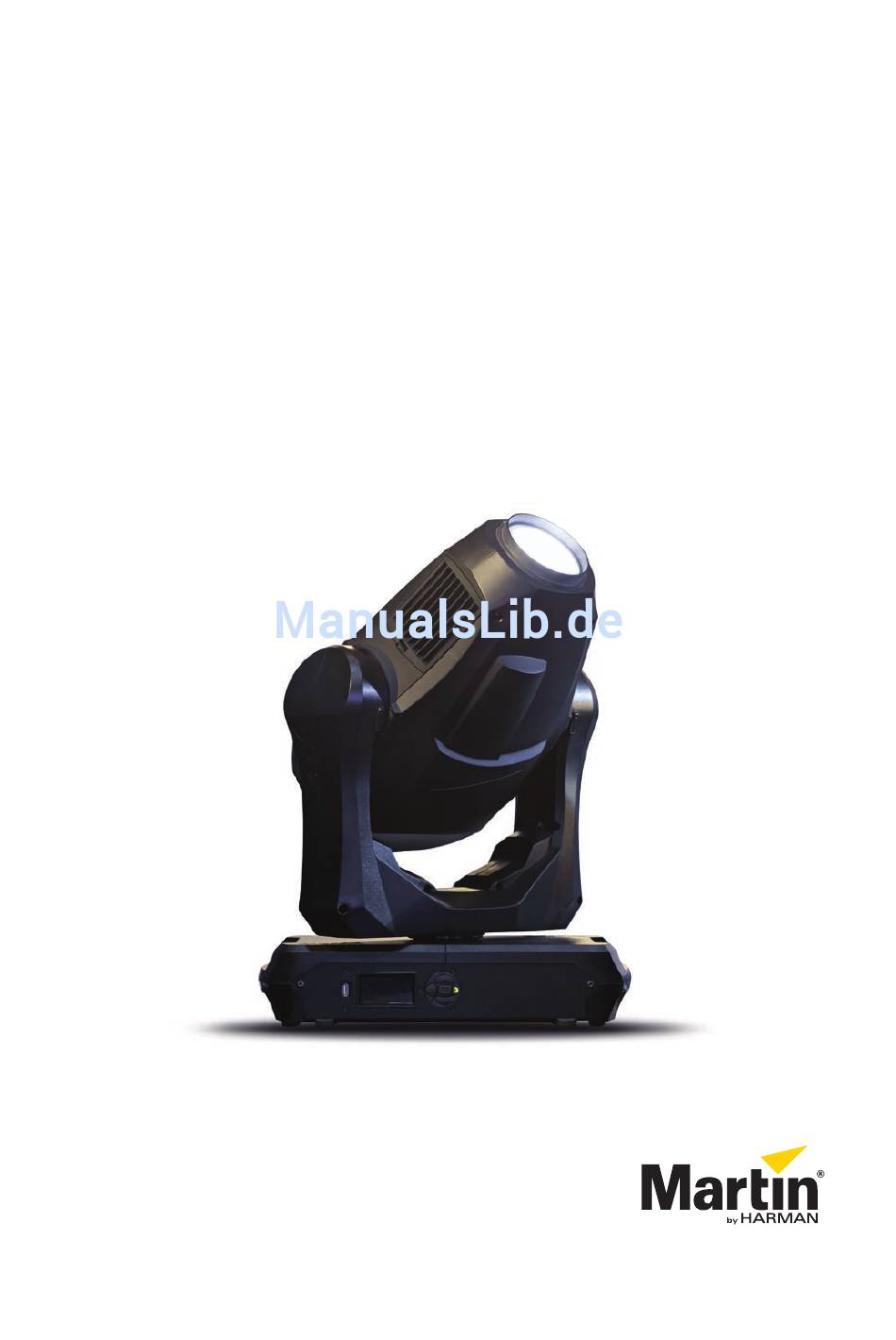

- Seite 1 MAC Quantum Profile™ SICHERHEITS- UND INSTALLATIONSHINWEISE...
-
Seite 2: Abmessungen
Schäden, die durch den Gebrauch oder Nichtgebrauch des Gerätes oder aufgrund der in dieser Anleitung enthaltenen Infor- mationen entstehen, haftbar gemacht werden. Das Martin Logo, der Name Martin und alle anderen Warenzeichen in diesem Doku- ment, die sich auf Dienstleistungen oder Produkte von Martin Professional oder Niederlassungen oder mit Martin Professional verbundene Firmen beziehen, sind Eigentum oder Lizenzen von Martin Professional, den Niederlassungen oder mit Martin Professi- onal verbundenen Firmen. -
Seite 3: Inhaltsverzeichnis
Inhalt Sicherheitshinweise ..............4 Einführung . -
Seite 4: Sicherheitshinweise
Beachten Sie alle allgemeinen und lokalen Gesetze, Normen und Vorschriften, wenn Sie das Gerät installieren, in Betrieb nehmen, verwenden oder reparieren. Wenn Sie Fragen zum sicheren Einsatz dieses Produktes haben, wenden Sie sich bitte an Ihren Martin™ Händler oder die Martin™ 24h Service-Hotline unter der Telefonnummer +45 8740 0000. - Seite 5 Komponenten nie mit Filtern, Maskierungen oder anderem Material. Verwenden Sie nur von Martin™ freigegebenes Zubehör, um den Lichtstrahl zu maskieren oder modifizieren. S C H U T Z V O R A U G E N V E R L E T Z U N G E N •...
-
Seite 6: Einführung
Einführung Vielen Dank für Ihre Wahl des Martin MAC Quantum Profile™. Der Moving-Head Scheinwerfer verfügt über folgende Eigenschaften: • 475 LED Light-Engine hoher Lebensdauer • CMY Farbmischung • Ein drehbares Goborad mit 6 dreh- und austauschbaren Gobos und ein Goborad mit 10 statischen Gobos •... -
Seite 7: Montage
Warnung! Der Pan-Motor des MAC Quantum Profile verfügt über ein hohes Drehmoment. Die Basis kann sich bewegen, wenn das Gerät ungesichert auf einer Oberfläche steht und der Kopf schnell bewegt wird. Schalten Sie den MAC Quantum Profile erst ein, wenn die Basis gegen Verdrehen gesichert wurde. - Seite 8 Geräten kollidieren. 8. Das Display des MAC Quantum Profile muss darf nicht von anderen intensiven Lichtquellen beleuchtet werden. Intensives Licht kann das Display des MAC Quantum Profile beschädigen. MAC Quantum Profile Sicherheits- und Installationshinweise...
-
Seite 9: Stromversorgung
Wichtig!Verbinden Sie den MAC Quantum Profile direkt mit der Stromversorgung. Der Anschluss an ein Dimmersystem führt zur Beschädigung des Geräts. Der MAC Quantum Profile wird über ein Netzkabel mit Neutrik PowerCon NAC3FCA Kabelbuchse mit der Stromversorgung verbunden. Das Kabel muss die Anforderungen im Hinweistext “Schutz vor elektrischeM SchlAg”... - Seite 10 (Earth) Der Netzschalter B muss auf der Position O (aus) stehen, bevor der PowerCon-Verbinder am Anschluss A eingesteckt oder Bild 7: Netzanschluss und Netzschalter entfernt wird. Andernfalls kann der entstehende Lichtbogen den Verbinder beschädigen. MAC Quantum Profile Sicherheits- und Installationshinweise...
-
Seite 11: Dmx Datenverbindung
1. Verbinden Sie den Datenausgang der Steuerung mit dem Dateneingang (XLR-Stecker) des MAC Quantum Profile. 2. Verbinden Sie den Datenausgang (XLR-Buchse) des MAC Quantum Profile mit dem Dateneingang des nächsten Geräts. 3. Schließen Sie die Datenkette durch Montage eines Abschlusssteckers am Datenausgang des letzten Geräts in der Datenkette ab. -
Seite 12: Wartung Und Reparatur
Wartung und Reparatur Warnung! Lesen Sie die “Sicherheitshinweise” auf Seite 4, bevor Sie den MAC Quantum Profile warten. Warnung! Trennen Sie das Geräte allpolig vom Netz und lassen Sie es mindestens 30 Minuten abkühlen, bevor Sie mit der Wartung beginnen. Blicken Sie nicht in den Lichtstrahl. Das Gerät kann sich beim Einschalten plötzlich bewegen und aufleuchten. -
Seite 13: Ersetzen Der Luftfilter Im Kopf
Sie die Filtereinsätze, wenn sie sichtbar verschmutzt oder Rückstände von Nebelfluid erkennbar sind. Die Luftfiltereinsätze des MAC Quantum Profile können nicht gereinigt werden. Ersatzfiltereinsätze erhalten Sie unter der Artikelnummer 50400765 „Head air filter, MAC Quantum Profile, set of 12“ bei Ihrem Martin-Händler. Ein Gerät benötigt zwei Filtereinsätze. Ersetzen der Luftfilter: 1. -
Seite 14: Wartung Optischer Komponenten
1. Trennen Sie das Gerät allpolig vom Netz und lassen Sie es mindestens 30 Minuten abkühlen. 2. Stellen Sie das Produkt auf eine geeignete Arbeitsfläche. 3. Siehe Bild 9. Stellen Sie den Kopf waagrecht. Das Martin™-Logo muss lesbar sein. Verriegeln Sie die Tiltsperre (siehe Bild 1 auf Seite 6). -
Seite 15: Handhabung Und Lagerung Der Gobos
Der MAC Quantum Profile verwendet spezielle Borosilikat-Gobos mit verstärkter, matter Aluminiumbeschichtung. Sie müssen sorgfältig behandelt und gelagert werden. Die Verwendung von Metallgobos im MAC Quantum Profile wird nicht empfohlen. Verwenden Sie keine Gobos mit dunkler Beschichtung auf einer oder beiden Seiten, da diese Gobos überhitzen und brechen. - Seite 16 6. Drehen Sie die Gobofassung, um die korrekte Montage zu prüfen. Bild 13: Entfernen eines drehbaren Gobos 7. Montieren Sie nach Beendigung der Arbeit das Hauptmodul (wenn es entfernt wurde) und die Kopfabdeckung, wie oben beschrieben. MAC Quantum Profile Sicherheits- und Installationshinweise...
- Seite 17 Ersetzen des festen Goborades Ersetzen des festen Goborades: 1. Entfernen Sie die Kopfabdeckung und das Hauptmodul, wie oben beschrieben. 2. Siehe Bild 14. Entfernen Sie die drei TORX10-Schrauben (Pfeil) des Irismoduls. Bild 14: Entfernen des Irismoduls 3. Siehe Bild 15. Die Anschlüsse des Irismoduls müssen nicht gelöst werden.
- Seite 18 C eingreifen. Das Goborad kann nur in einer Position mit korrekter Ausrichtung montiert werden. Bild 17: Ausrichtung des festen Goborades 6. Montieren Sie nach Beendigung der Arbeit das Hauptmodul und die Kopfabdeckung, wie oben beschrieben. MAC Quantum Profile Sicherheits- und Installationshinweise...
- Seite 19 Ersetzen des Prismas 1. Entfernen Sie die Kopfabdeckung, wie oben beschrieben. Bild 18: Entfernen des Prismen-Antriebsriemens 2. Siehe Bild 18. Nehmen Sie den Antriebsriemen des Prismas ab. Überdehnen Sie den Riemen nicht. Bild 19: Entfernen des drehbaren Prismas 3. Siehe Bild 19. Entriegeln Sie die Haltezunge des Prismas durch Drücken der Zunge zum Prisma hin. Drücken Sie die Zunge vom Prisma weg.
-
Seite 20: Wartung Des Farbrades
Das Farbrad darf nur von einem autorisierten Martin™ Service-Techniker unter Verwendung der Martin™ Service-Dokumentation gewartet werden. Schmierung Der MAC Quantum Profile muss unter normalen Betriebsbedingungen nicht geschmiert werden. Die sich bewegenden Komponenten können geprüft und bei Bedarf durch Ihren Martin™ Service-Partner mit teflonhaltigem Schmiermittel versehen werden. -
Seite 21: Verwendung Des Gerätes
Verwendung des Gerätes Laden Sie sich vor Verwendung des Gerätes die neueste Version der MAC Quantum Profile Bedienungs- anleitung von der MAC Quantum Profile Supportseite der Martin Webseite www.martin.com herunter und lesen Sie die Anleitung sorgfältig durch. Die Bedienungsanleitung enthält Informationen über: •... -
Seite 22: Fehlerbehebung
Problem Mögliche Ursache(n) Behebung Keine Netzspannung Netzschalter eingeschaltet? Kabel eingesteckt? Kontaktieren Sie den Martin™ Service oder einen autorisierten Service-Partner. Entfernen Sie keine Abdeckungen der Basis oder des Armes, Eines oder mehrere Geräte sind versuchen Sie nicht, Sicherungen zu ersetzen und... -
Seite 23: Technische Daten
Empfänger ..............RS-485 Firmware-Update ......Über DMX mit der Martin™ USB Duo DMX Interface Box Lichtquelle Lichtquelle . - Seite 24 MAC Quantum Profile™ im Transportkarton ....... . . Artikelnr. 90240000...
- Seite 25 JP2013-505334; RU2012144005; RU2012144007; RU20122144006; US 13/642,237; US 13/991,435; US2013/0003372; US2013/0033865; US2013/0093360; US 2013/0201686; WO2013/029630; WO2013/139338. und / oder weitere Schutzrechte, inklusive eines oder mehrere Schutzrechte, die unter www.martin.com/ipr aufgeführt werden. Entsorgung dieses Produktes Martin™-Produkte werden in Übereinstimmung mit der Richtlinie 2002/96/EC des europäischen Parlaments und der WEEE-Richtlinie (Waste Electrical and Electronic Equipment) der EU, die in der Richtlinie 2003/108/EC beschrieben wird, gefertigt.
- Seite 28 • Olof Palmes Allé 18 • 8200 Aarhus N • Denmark Tel: +45 8740 0000 • Fax +45 8740 0010...
