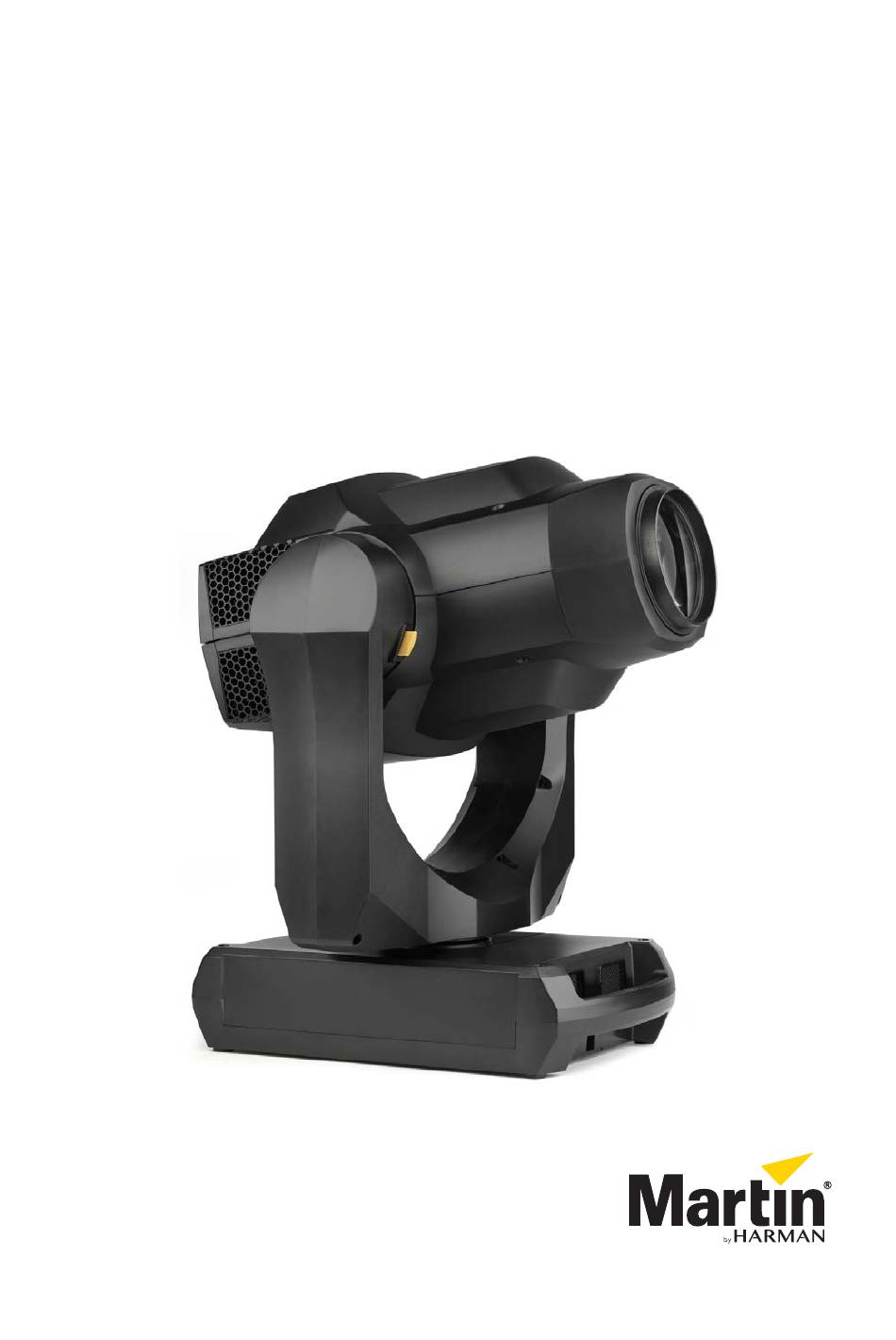

- Seite 1 MAC Allure™ Wash PC Bedienungsanleitung...
- Seite 2 Schäden, die durch den Gebrauch oder Nichtgebrauch des Geräts oder aufgrund der in dieser Anleitung enthaltenen Information entstehen, ab. Martin ist eine in den Vereinigten Staaten von Amerika und / oder anderen Ländern registrierte Marke der HARMAN PROFESSIONAL DENMARK ApS.
-
Seite 3: Inhaltsverzeichnis
Inhalt Einführung ................4 Verwendung des Geräts . -
Seite 4: Einführung
• Der Kopf kann sich plötzlich bewegen. Stellen Sie sicher, das der Kopf nicht mit Personen oder Objekten kollidieren kann. Der MAC Allure Wash PC hat keinen Netzschalter. Schalten Sie das Gerät ein, indem Sie es mit der Stromquelle verbinden. -
Seite 5: Effekte
Grobwert, während der zweite Kanal jeden Grobwert in 256 Feinwerte unterteilt. Wenn der MAC Allure Wash PC in ein Martin P3™ Videosystem eingebunden wird, bietet er sieben Pixel, die über einen P3 Videocontroller und Mediaserver oder eine andere Videoquelle gesteuert werden können. -
Seite 6: P3 Video
P3 Video Der MAC Allure Wash PC kann in einem Martin P3™ Videosystem verwendet werden. Wenn Sie das Gerät in eine P3 Installation einbinden, steuert der P3 Controller, unabhängig vom gewählten DMX Modus, jedes Segment einzeln. Die Steuerung über das P3 Videoprotokoll gleicht die Farbe und Helligkeit des MAC Allure Wash PC präzise und sofort an andere P3 Videogeräte der Installation an. - Seite 7 Beachten Sie, das mit einer neuen Firmware-Version die Zahl der FX erweitert werden kann. Wenn neue FX implementiert wurden, ist dies in den Release-Informationen der Firmware vermerkt und eine neue Revision dieser Anleitung wird im MAC Allure Wash PC Supportbereich der Martin Webseite www.martin.com veröffentlicht.
-
Seite 8: Bedienfeld
H - LC Anzeige Bild 2: Display und Bedienfeld Beim Einschalten initialisiert sich der MAC Allure Wash PC. Dann zeigt er seine DMX-Adresse (oder Geräte-ID, wenn eine ID zugewiesen wurde) und Statusmeldungen (siehe Seite 30) im Display A an. Die Display-Darstellung kann sich lageabhängig einstellen. Nehmen Sie die Einstellung im Menü... - Seite 9 Pufferbatterie Der MAC Allure Wash PC verfügt über eine Pufferbatterie. Dadurch können Sie die wichtigsten Funktionen des Gerätemenüs auch dann aufrufen, wenn das Gerät von der Stromquelle getrennt ist. Folgende Funktionen stehen im Batteriebetrieb zur Verfügung: • DMX Adresse • DMX Steuermodus (Basic / Extended) •...
-
Seite 10: Steueroptionen
Steueroptionen Sie können den MAC Allure Wash PC über DMX und / oder das Martin P3 Videoprotokoll steuern. Das Gerät erkennt automatisch die empfangenen Daten. Sie müssen keine Einstellungen vornehmen. Folgende Steueroptionen stehen zur Verfügung: • DMX Steuerung über eine normale DMX-Datenleitung, die an den 5-poligen XLR-Verbinder angeschlossen wird. -
Seite 11: Rdm
Segmente der Lichtquelle immer, unabhängig von der Einstellung des DMX Modus, individuell steuert. Art-Net und streaming ACN Der MAC Allure Wash PC weist sich gemäß der Vorgaben der Art-Net und sACN Norm automatisch eine IP Adresse zu, wenn er mit Art-Net oder sACN verbunden wird. Die IP Adresse muss nicht manuell eingestellt werden. -
Seite 12: Einrichten Des Geräts
Einstellungen. Geräte ID Sie können dem MAC Allure Wash PC eine vierstellige ID-Nummer zur einfachen Identifizierung des Gerätes in einer Installation zuweisen. Beim ersten Einschalten des Gerätes zeigt das Gerät seine DMX Adresse. Sobald Sie dem Gerät eine andere ID-Nummer als 0 im Menü FIXTURE ID zuweisen, zeigt der MAC Allure Wash PC seine ID-Nummer (gekennzeichnet mit dem Wort FIXTURE ID) als Grundeinstellung im Display an. -
Seite 13: Werkseinstellungen
Geräten. Alle Geräte erreichen die selbe Farbwiedergabe-Qualität vom Weißpunkt bis zu gesättigten Farben, die Farbsättigung ist deswegen jedoch begrenzt. • VIDEO TRACKING optimiert die Leistung des MAC Allure Wash PC, wenn er mit einer Videoquelle verwendet wird. Normalerweise versucht das Gerät, die empfangenen DMX-Signale in möglichst ruckfreie Farb- und Helligkeitsänderungen umzusetzen. -
Seite 14: Geräteinformationen
Einschalten des Geräts niedrigste und höchste gemessene Temperatur an. DMX Werteanzeige Der MAC Allure Wash PC zeigt die empfangenen DMX Werte im Menü DMX LIVE an. Die Funktion ist sinnvoll, um Probleme in Steuernetzwerken zu lokalisieren. RATE zeigt die DMX Refresh-Rate an. Werte unter 10 oder über 44 führen, besonders im Tracking-Modus, zu fehlerhafter Datenauswertung. -
Seite 15: Service-Funktionen
Die neueste Firmware finden Sie auf der Martin Webseite. Sie kann • mit einem USB Speichermedium über den USB-Port neben dem Bedienfeld, oder • mit einem Windows-PC mit der Martin Companion Software und einem Companion USB-DMX Interface installiert werden. Die Kalibrationsdaten werden, wo möglich, lokal im entsprechenden Modul gespeichert. Die Kalibrierung des Moduls bleibt bei Demontage aus dem Gerät oder Installation in einem anderen Gerät erhalten. - Seite 16 4. Im Display erscheint die Meldung AVAILABLE FIRMWARE. Sie können nun durch die gespeicherten Firmware-Versionen blättern. 5. Zur Installation einer Firmware wählen Sie die Datei und drücken Enter. Der MAC Allure Wash PC verlangt die Bestätigung der Auswahl. Brechen Sie den Vorgang, wenn erforderlich, mit der Menu-Taste 6.
-
Seite 17: Setzen Der Einstellungen Per Dmx
Setzen der Einstellungen per DMX Bestimmte Einstellungen und Parameter können über den Gerätesteuerkanal gesetzt werden. Einstellungen, die per DMX geändert werden, überschreiben Einstellungen, die über das Bedienfeld vorgenommen wurden. Um die unbeabsichtigte Änderung einer Einstellung zu vermeiden und dadurch etwa eine Show zu unterbrechen, müssen die meisten Befehle mehrere Sekunden gesendet werden, bevor sie akzeptiert werden. - Seite 18 Wert an den Gerätesteuerkanal senden. Sie müssen den Wert mindestens 5 s senden, um die Änderung zu aktivieren. Das Gerät ruft nun die Werkseinstellung auf. Wenn Sie die Werkseinstellung im Menüpunkt CALIBRATION SAVE DEFAULTS des Menüs SERVICE überschrieben haben, verwendet das Gerät diese Werte als Grundeinstellung. MAC Allure Wash PC Bedienungsanleitung...
-
Seite 19: Dmx Protokoll
DMX Protokoll MAC Allure Wash PC Firmware Version 1.0.0. Basic DMX Modus Fade Grund Kanal DMX Wert Funktion wert Strobe/shutter Effekt 0 - 19 Shutter geschlossen 20 - 49 Shutter offen Snap Strobe, langsam schnell 50 - 200 201 - 210 Shutter offen Zufälliger Strobe, langsam schnell... - Seite 20 Pan, 16-bit (MSB und LSB) Links rechts (32768 = neutral) Fade 32768 0 - 65535 Tilt, 16-bit (MSB und LSB) Oben unten (32768 = neutral) Fade 32768 0 - 65535 Tabelle 1: DMX Protokoll MAC Allure Wash PC Bedienungsanleitung...
- Seite 21 Fade Grund Kanal DMX Wert Funktion wert Gerätesteuerkanal (angezeigte Dauer senden, um die Funktion zu aktivieren) 0 - 9 Keine Funktion (deaktiviert Kalibration) – 5 s 10 - 14 Gerät initalisieren – 5 s 15 - 16 Keine Funktion Nur Beam initialisieren – 5 s Nur Pan / Tilt initialisieren –...
- Seite 22 Alle Geräte starten den FX gleichzeitig 37 - 100 Keine Funktion 101 - 120 Zufälliger Start (Kanal 23 steuert die Geschwindigkeit aller FX) 121 - 140 Zufällige Dauer 141 - 255 Keine Funktion Tabelle 1: DMX Protokoll MAC Allure Wash PC Bedienungsanleitung...
- Seite 23 Fade Grund Kanal DMX Wert Funktion wert Rot, 16-bit (MSB und LSB) 0 100% Fade 32768 0 - 65535 Blau, 16-bit (MSB und LSB) 0 100% Fade 32768 0 - 65535 Grün, 16-bit (MSB und LSB) 0 100% Fade 32768 0 - 65535...
-
Seite 24: Extended Dmx Modus
0 - 65535 Pixel 7 Grün, 16-bit (MSB und LSB) 0 100% Fade 0 - 65535 Pixel 7 Blau, 16-bit (MSB und LSB) 0 100% Fade 0 - 65535 Tabelle 2: DMX Protokoll MAC Allure Wash PC Bedienungsanleitung... -
Seite 25: Fx: Vorprogrammierte Effekte
Wählen Sie anhand der Übersicht den Effekt über die Kanäle 18 und 20. Stellen Sie die Geschwindigkeit über die Kanäle 19 und 21, die Synchronisierung der FX über mehrere Geräte über den Kanal 26 ein. Verfügbar ab MAC Allure Wash PC Firmware-Version 1.0.0. DMX Wert Effekt... -
Seite 26: Menüstruktur
Menüstruktur Ab MAC Allure Wash PC Firmware-Version 1.0.0. Ebene 1 Ebene 2 Ebene 3 Ebene 4 Beschreibung (Grundeinstellung fett) DMX Adresse (Grundeinstellung = 1). Der DMX Adressbereich ist limitiert, damit die DMX ADDRESS 1 – XXX maximale Adresse 512 nicht überschritten wird. - Seite 27 Ebene 1 Ebene 2 Ebene 3 Ebene 4 Beschreibung (Grundeinstellung fett) Farbtemperatur und Dimmverhalten einer TUNGSTEN Glühlichtquelle simulieren. EMULATOR Zoom-Fokus-Kopplung für Fernfeld MEDIUM Zoom-Fokus-Kopplung für Mittelfeld FOCUS TRACKING NEAR Zoom-Fokus-Kopplung für Nahfeld DISABLED Zoom-Fokus-Kopplung nicht aktiv. EXTENDED COLOR Farbmischung für Farbtiefe optimiert. Farbmischung für optimierte COLOR MODE CALIBRATED...
- Seite 28 Pan testen. Menu beendet den Test. TEST PAN/TILT TILT Tilt testen. Menu beendet den Test. RESET Reset des Geräts. MANUAL Effekt auswählen, zum Einstellen des CONTROL** STROBE ... FX SYNC Effekts einen Wert wählen. Tabelle 4: Menüstruktur MAC Allure Wash PC Bedienungsanleitung...
- Seite 29 Ebene 1 Ebene 2 Ebene 3 Ebene 4 Beschreibung (Grundeinstellung fett) ERROR LIST Leer oder bis zu 20 Einträge Zeigt alle gespeicherten Fehlermeldungen FAN CLEAN ON/OFF Lüfterreinigung starten. Pan/Tilt Lagekorrektur an PT FEEDBACK Pan/Tilt Lagekorrektur aus Zum Einstellen Kopf auf P/T STEP 1 Einstellposition stellen und Enter drücken.
-
Seite 30: Service- Und Displaymeldungen
Service- und Displaymeldungen Der MAC Allure Wash PC zeigt Wartungs- und Fehlermeldungen im Display mit Fehlermeldungen, die 3 oder 4 Buchstaben lang sind und erläuterndem Text im Display an. Die Kurzmeldung ist groß dargestellt und aus der Ferne lesbar. Der erläuternde Text gibt weitere Informationen zur Meldung. -
Seite 31: Fehlermeldungen
Fehlermeldungen Fehlermeldungen melden einen Fehler. Der MAC Allure Wash PC stellt Fehlermeldungen wie folgt dar: • Die Fehlermeldung blinkt im Display. • Wenn mehr als ein Fehler vorliegt, werden die Fehlermeldungen nacheinander angezeigt. • Fehler werden unabhängig vom Status des Displays im Display angezeigt. Sie überschreiben Warnmeldungen und andere Informationen im Display. - Seite 32 Zeitfehler elektronische Indizierung Zoom. Tabelle 6: Fehlermeldungen Das Gerät meldet einen Kalibrationsfehler, wenn in dem EEPROM keine gültigen Kalibrationsdaten gefunden werden. Das Gerät kann evtl. keine Daten vom EEPROM lesen oder in das EEPROM schreiben. MAC Allure Wash PC Bedienungsanleitung...
- Seite 34 www.martin.com...
