Soupape de mise à
l'air libre
hydraulique
Reportez-vous à la section Dépannage,
(→ page 14) pour déterminer si le clapet
anti-retour de sortie (24) est la cause
d'une défaillance (→ Fig. 4).
1 Arrêter et déconnecter l'alimentation
hydraulique et électrique vers
l'ensemble de la pompe.
2 Desserrez le tuyau d'aération (8) et
l'ensemble du tuyau d'alimentation (2).
3 Retirer la vis à tête hexagonale (18)
et les rondelles de sécurité (27).
4 Retirer la soupape de mise à l'air
libre hydraulique (24).
5 Placez la base de la vanne de
ventilation hydraulique (24) dans un
étau pour retirer les coudes
connectés (5 et 25).
Soupape de mise à l'air libre hydraulique (24)
6 Tourner la soupape de mise à l'air
libre hydraulique (24) dans un étau
de manière à ce que les mâchoires
de l'étau agrippent les méplats
usinés sur la base de la soupape de
mise à l'air libre.
7 Retirer le cylindre hydraulique (48)
8 Retirez le piston et l'ensemble
en U (49) du vérin hydraulique (48).
Si une fuite d'huile est visible sur le
côté du vérin hydraulique (48),
remplacez le piston et l'ensemble
en U (49).
9 Retirer l'ensemble de garniture (51).
Si une fuite de graisse est évidente
en provenance du côté du cylindre
hydraulique, remplacer l'ensemble
de garniture.
10 Nettoyer et inspecter l'aiguille (50)
et le siège de clapet (52) pour y
rechercher des dommages
éventuels dus à des entailles, à des
rainures ou à des rayures.
11 Retirer le siège de clapet (52) du
corps de clapet (54).
12 Retirer et remplacer le joint
statique (53).
10
Proceder dans l'ordre inverse pour
effectuer le remontage.
• Le diamètre intérieur de l'aiguille (50)
et du cylindre hydraulique (48) doit
être enduit d'huile ou de graisse pour
faciliter l'assemblage.
• Serrer le siège de clapet (52) dans le
corps de clapet (54) en utilisant
39 Nm (25 pi-lbf).
• Serrer le cylindre (48) sur le corps du
clapet (54) en utilisant
135 Nm (100 pi-lbf).
REMARQUE
Installez le coude de sortie (25)
orienté vers le bas et faites pivoter
le coude (14) d'environ 30° vers le
tuyau de mise à l'air libre (8) pour
éviter tout frottement excessif du
tuyau hydraulique sur la pompe.
L'équipement pourrait subir des
dommages si les directives ne sont
pas respectées.

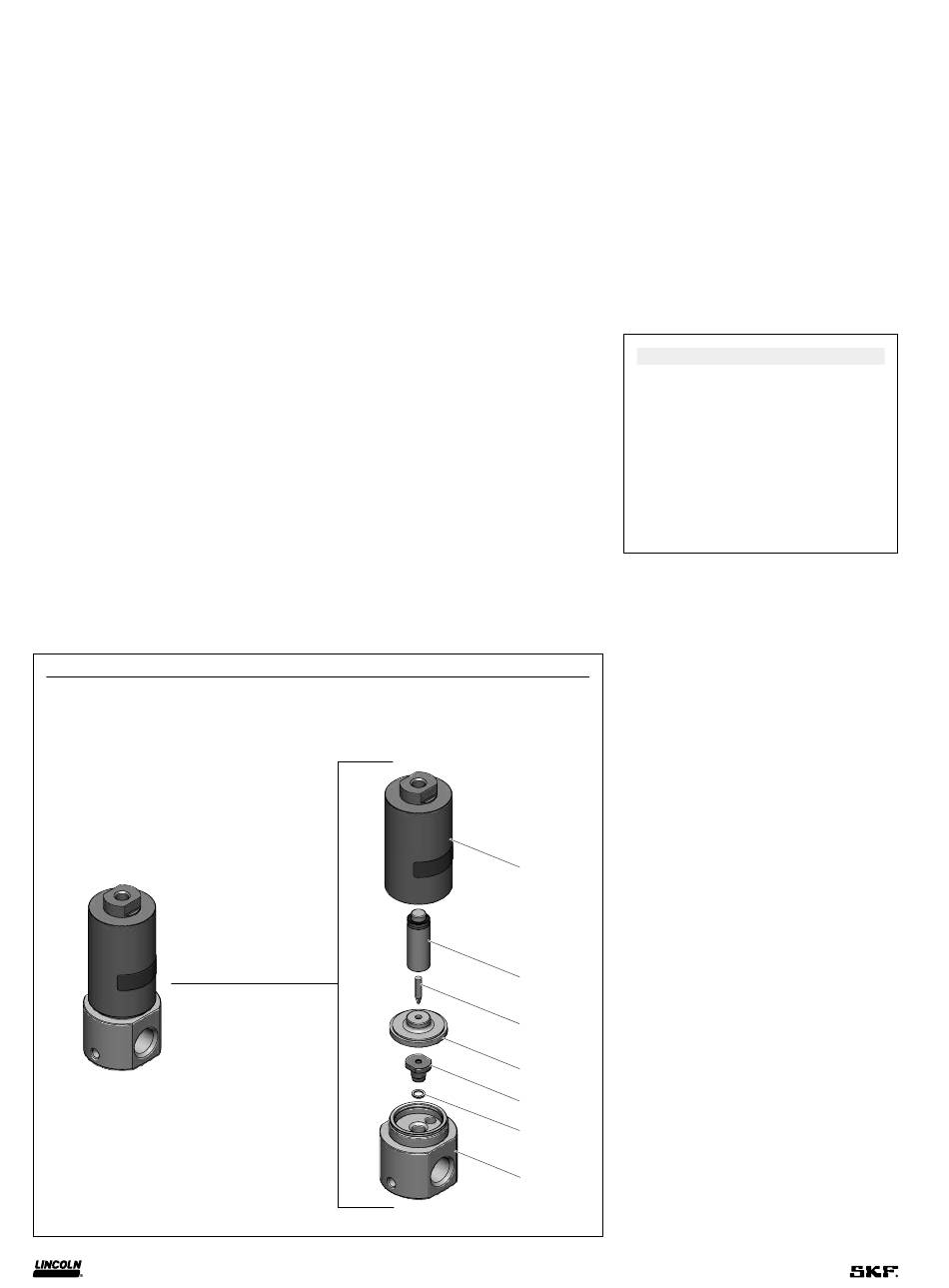

Fig. 4
48
49
50
51
52
53
54
