SKF Lincoln FlowMaster II Benutzerhandbuch Seite 29

Hydraulik-
entlüftungsventil
Zur Feststellung, ob ein Pumpenversagen
vom Entlüftungsventil (24) verursacht
wurde, in der Fehlerbehebung (→ Seite 14)
nachschlagen (→ Bild. 4).
1 Die Hydraulik- und Stromversorgung
der Pumpeneinheit abstellen und die
Kabel abziehen.
2 Entlüftungsschlauch (8) und
Hydraulik-schlauch (2) lockern.
3 Die Sechskantschrauben (28) und
Sicherungs-scheiben (27).
4 Das Hydraulik-Entlüftungsventil (24)
entfernen.
5 Den Sockel des Hydraulik-Entlüftungs-
ventils (24) in einem Schraubstock
einspannen und die verbundenen
Winkelstücke entfernen (5 und 25).
6 Das Hydraulik-Entlüftungsventil (24)
so im Schaubstock drehen, dass die
Backen die am Sockel des
Entlüftungsventils eingearbeiteten
Flachstellen fassen (24).
Hydraulikentlüftungsventil (24)
7 Den Hydraulikzylinder (48) entfernen.
8 Entfernen Sie die Kolben- und U-Cup-
Baugruppe (49) vom Hydraulik-
zylinder (48). Wenn an der Seite des
Hydraulikzylinders (48) Öl austritt,
ersetzen Sie die Kolben- und U-Cup-
Baugruppe (49).
9 Die Stopfbuchsenbaugruppe (51)
entfernen. Wenn an der Seite des
Hydraulikzylinders offensichtlich
Schmierfett austritt, ist die Stopf-
buchsenbaugruppe auszuwechseln.
10 Nadel (50) und Ventilsitz (52) reinigen
und auf Beschädigungen durch
Kerben, Rillen oder Riefen unter-
suchen. Bei Beschädigung ersetzen.
11 Den Ventilsitz (52) vom
Ventilgehäuse (54) entfernen.
12 Die Dichtung (53) entfernen und
austauschen.
10
Für den Zusammenbau das obige
Verfahren in umgekehrter Reihenfolge
ausführen.
• Der Innendurchmesser der Nadel (50)
und des Hydraulikzylinders (48) sollte
mit Öl oder Fett beschichtet werden, um
die Montage zu erleichtern.
• Den Ventilsitz (52) im Ventilschaft (54)
auf 39 Nm (25 ft-lbf) anziehen.
• Den Zylinder (48) auf dem Ventil-
schaft (54) auf 135 Nm (100 ft-lbf)
anziehen.
HINWEIS
Installieren Sie den Auslass-
krümmer (25) nach unten und
drehen Sie den Winkelstück (14)
ungefähr 30° in Richtung des
Entlüftungsschlauchs (8), um
übermäßige Reibung des
Hydraulikschlauchs an der Pumpe
zu vermeiden.
Ein Missachten dieses Hinweises
kann Schäden am Gerät
verursachen.

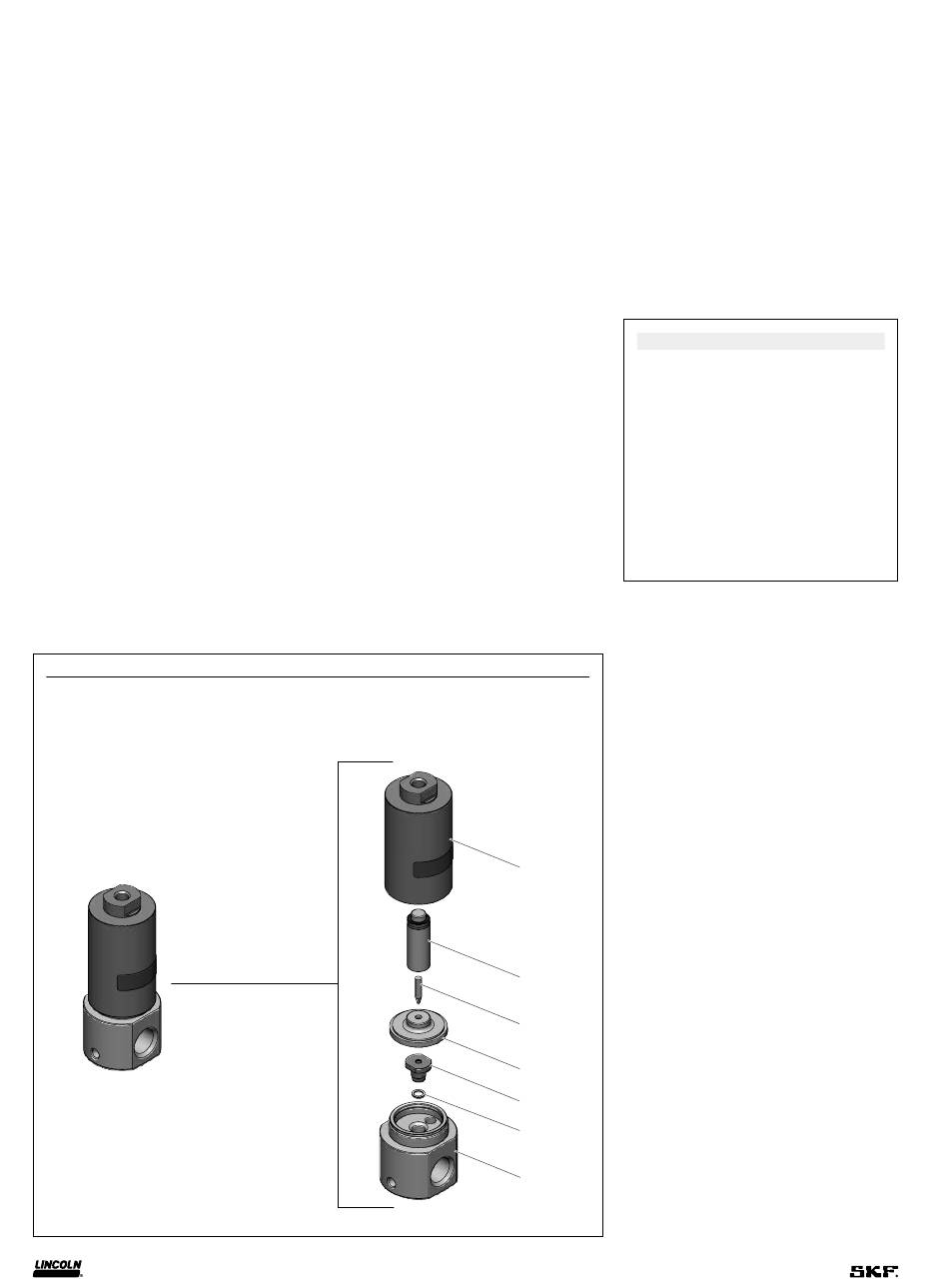

Bild. 4
48
49
50
51
52
53
54
