Seguidor
Si parece que la gomaespuma del
seguidor está dañada o no limpia los
lados del depósito de forma efectiva, tal
vez sea necesario efectuar el servicio
(→ Fig. 5 y Fig. IPB 1, página 18).
1 Desconecte el suministro hidráulico
de la bomba.
2 Retire los tornillos (23) y los
cáncamos (20) que sujetan la tapa al
depósito.

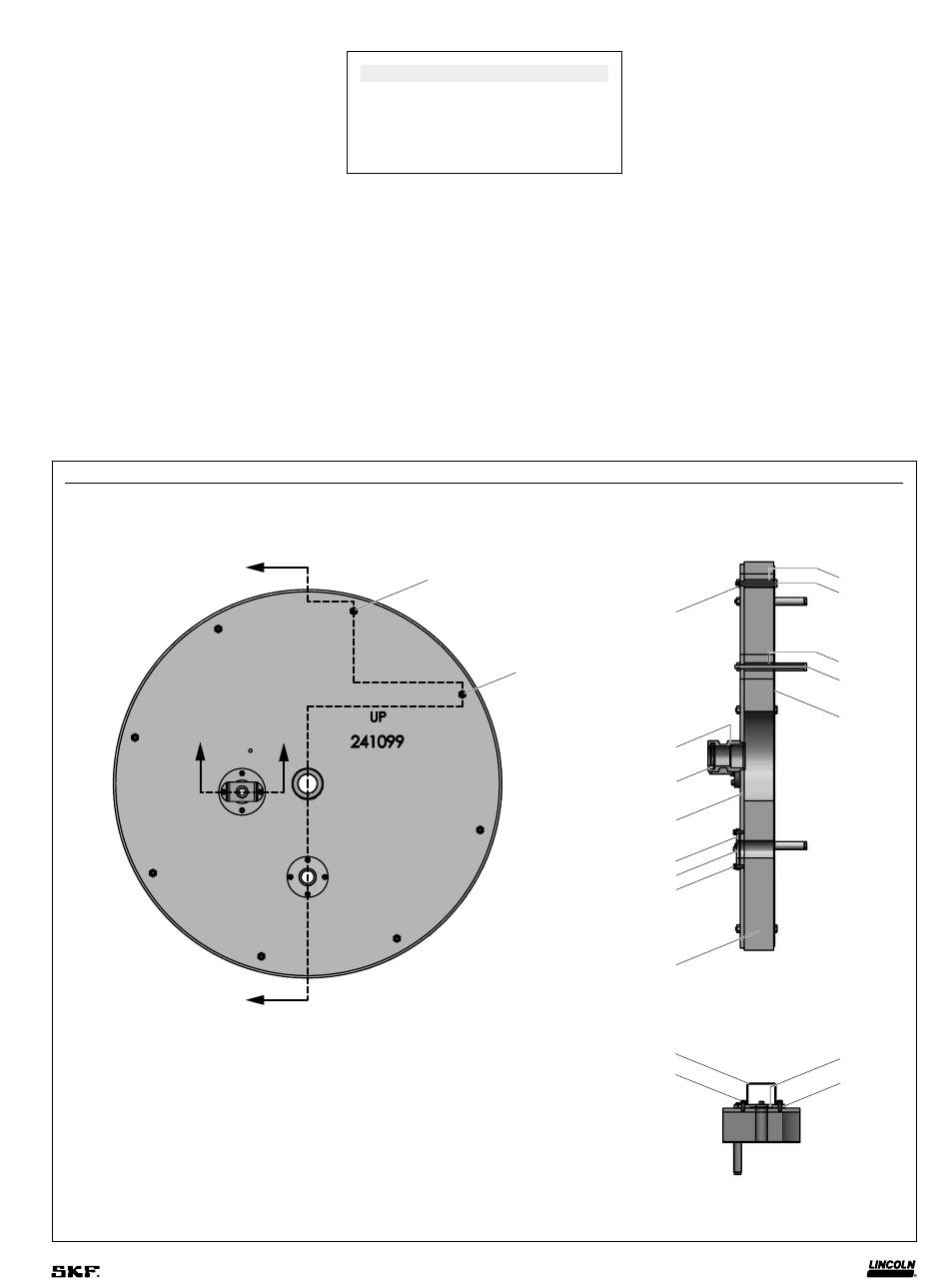

Conjunto de seguidor (31)
Modelo 434-3370 mostrados
A
B
A
1) Escalone los pernos largos y pequeños en la placa del seguidor.
NOTA
No doble el tubo de la carcasa
durante la extracción de la bomba,
la válvula de ventilación y la tapa
del tambor.
3 Levante el conjunto de bomba (16), la
válvula de ventilación hidráulica (24)
y la cubierta del barril (13) fuera del
conjunto de depósito (30).
4 Quite el conjunto de seguidor (31) del
conjunto de depósito (30).
5 Limpie el exceso de grasa del
conjunto de seguidor (31).
6 Afloje y quite la tuercas de traba (66)
de la parte superior del conjunto de
seguidor (31).
72 1)
B
7 Quite la placa de arrastre con
pesas (67) y la gomaespuma del
seguidor (65). Reemplace por
gomaespuma nueva.
8 Quite y guarde los espaciadores (71)
del interior de la gomaespuma antes
de descartarla.
Invierta el procedimiento anterior
para el rearmado asegurándose de
que los tornillos de cabeza hexagonal
largos (73) estén escalonados con los
pequeños (72).
66
73 1)
67
68
67
69
70
61
65
62
(85766) 61
(615-2220) 88
11
Fig. 5
71
72
71
73
74
A–A
63
64
B–B
