Entretien
Générales
entretien
• Tenir l'entourage de la pompe propre.
Nettoyer l'orifice de remplissage et
son entourage avant le plein du
réservoir. Nettoyer l'entourage de
l'orifice de remplissage et son
entourage après le plein, la graisse
attirant la poussière.
• Tenir les produits de graissage
propres et exempts de poussières et
de débris.
• Lors du remplacement des seaux de
graisse, empêcher tout corps étranger
d'entrer dans le seau de graisse ou de
contaminer la graisse, étant donné
qu'elle adhère à la pompe.
Mauvais
fonctionnement du
système
• En cas de problème, déterminer la
zone à examiner à l'aide des
Dépannage (→ page 14).
Clapet antiretour de sortie (1)
• Consulter les chapitres ci-après pour
ce qui concerne les emplacements et
les réparations de zones spécifiques
du clapet de surpression, du clapet de
mise à l'air libre ou de la soupape de
sécurité.
• Chaque pièce est repérée par le
repère correspondant sur les tableaux
illustrés.
• Les préconisations générales en
matières d'outillage nécessaire sont
précisées pour chaque tâche.
• Respecter tous les avertissement afin
d'éviter les blessures. Les avis
fournissent des renseignements
destinés à éviter d'endomm ager les
composants de la pompe.
Clapet antiretour
de sortie
Reportez-vous à la section Dépannage,
(→ page 14) pour déterminer si le clapet
anti-retour de sortie (1) est la cause
d'une défaillance.
Le pompe ne peut pas assurer une
pression suffisante si le clapet de
refoulement (1) est obstrué

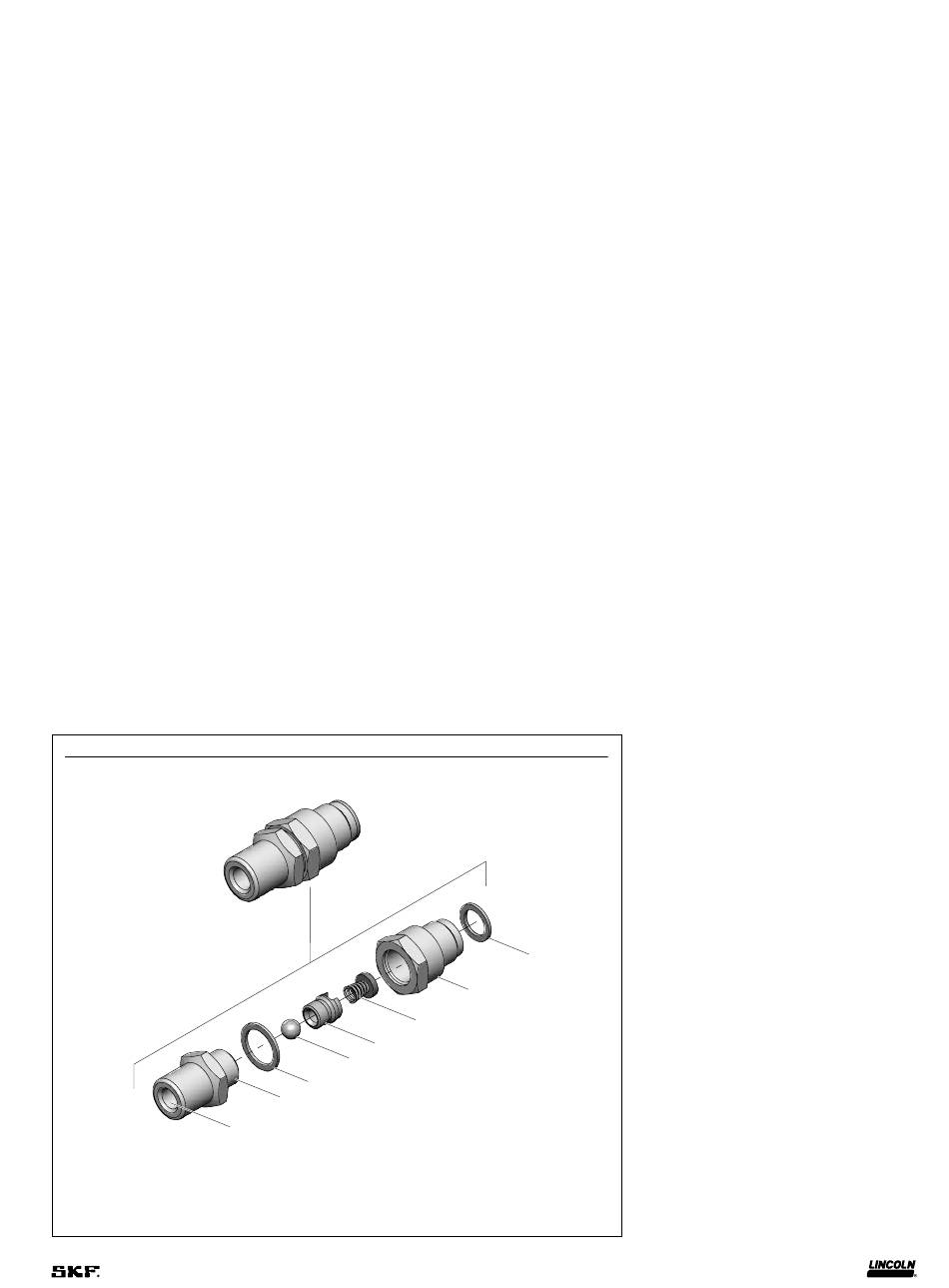

(→ Fig. 3 et Fig. IPB 1, page 18). Les
corps étrangers peuvent se loger sous la
44
45
46
47
1 / NPTF
4
Fig. 3
41
42
43
9
bille en acier (45) ou entre l'ensemble de
disque du clapet de la pompe (43) et le
siège du clapet à bille (44) de la bague
de clapet de l'orifice de sortie (42). Les
portées du siège doivent assurer une
étanchéité parfaite. Nettoyer les pièces,
ou remplacer celles qui sont piquées,
usées ou rayées.
1 Arrêter et déconnecter l'alimentation
hydraulique et électrique vers
l'ensemble de la pompe (16).
2 Comprend un étau monté sur un
établi, un jeu de clefs à œil de
à 1 1 / po et deux clef à molette : une
2
grosse 600 mm (24 po) et une plus
petite 250 mm (10 po).
3 Retirez l'ensemble du tuyau
d'alimentation (2) des coudes
connectés (5).
4 Retirer l'ensemble de clapet de
l'orifice de sortie (1) et
l'adaptateur (6) en les desserrant du
coude connecté (5).
5 Retirer le connecteur de l'orifice de
sortie (6) de la bague du clapet de
refoulement (1).
6 Retirer le siège de clapet à bille (47)
du raccord de sortie (42).
7 Retirer le siège de clapet à bille (44)
du raccord de sortie (47).
8 Tirer l'ensemble de disque de clapet
de la pompe (43) hors du siège du
clapet à bille (44).
9 Retirez et jetez les joints (41 et 46).
10 Examiner tous les éléments (42, 43,
44, et 45) du clapet antiretour pour
voir s'ils sont encrassés, rayés ou
autrement endommagés.
11 Remplacer les composants
endommagés de l'ensemble clapet
anti-retour de sortie (1). Remplacer
les joints (41 et 46).
Proceder dans l'ordre inverse pour
effectuer le remontage. Serrez
l'ensemble de contrôle de sortie à
135 Nm (100 pi-lb).
