Válvula de
ventilación
hidráulica
Consulte Resolución de problemas
(→ página 14) para determinar si la
válvula de ventilación (24) es la causa
de la falla (→ Fig. 4).
1 Apague y desconecte la fuente de
energía hidráulica y eléctrica al
conjunto de bomba.
2 Afloje la manguera de ventilación (8)
y el conjunto de la manguera de
suministro (2).
3 Quite el tornillo de cabeza
hexagonal (28) y las arandelas de
traba (27).
4 Quite la válvula de ventilación
hidráulica (24).
5 Coloque la base de la válvula de
ventilación hidráulica (24) en un
tornillo de banco para quitar los
codos conectados (5 y 25).
Válvula de ventilación hidráulica (24)
6 Gire la válvula de ventilación
hidráulica (24) en la prensa, de modo
que las mordazas agarren las
superficies planas maquinadas en la
base de la válvula de ventilación.
7 Retire el cilindro hidráulico (48)
8 Retire el conjunto de pistón y copa en
U (49) del cilindro hidráulico (48). Si
hay una fuga de aceite evidente en el
costado del cilindro hidráulico (48),
reemplace el conjunto de pistón y
copa en U (49).
9 Quite el conjunto de guarnición (51).
Si hay fugas de grasa evidentes en el
lado del cilindro hidráulico,
reemplace el conjunto de guarnición.
10 Limpie e inspeccione la aguja (50)
y el asiento de la válvula (52) para
ver si hay daños debidos a
melladuras, ranuras o rayaduras.
Reemplace si está dañado.
11 Saque el asiento de la válvula (52)
del cuerpo de la válvula (54).
12 Quite y reemplace la
empaquetadura (53).
10
Invierta el procedimiento de arriba para
el rearmado.
• El diámetro interior de la aguja (50) y
del cilindro hidráulico (48) deben
recubrirse con aceite o grasa para
facilitar el montaje.
• Apriete el asiento de la válvula (52) en
el cuerpo de la válvula (54) usando
34 Nm (25 lbf-pie).
• Apriete el cilindro (48) en el cuerpo de la
válvula (54) usando 135 Nm (100 lbf-pie).
NOTA
Instale el codo de salida (25)
mirando hacia abajo y gire el
codo (14) aproximadamente 30°
hacia la manguera de descarga (8)
para evitar el roce excesivo de la
manguera hidráulica en la bomba.
De no cumplir con ello se pueden
producir daños en los equipos.

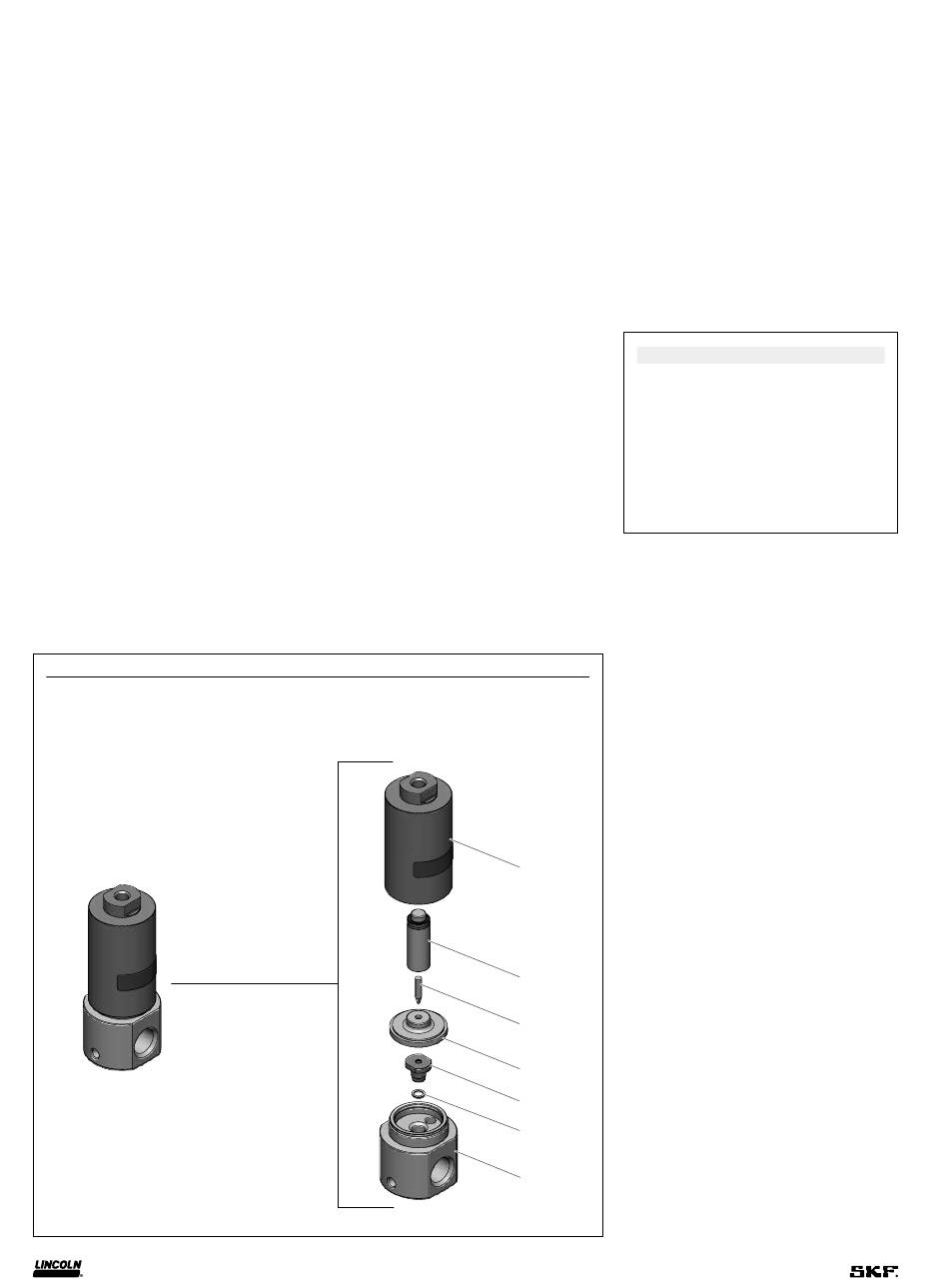

Fig. 4
48
49
50
51
52
53
54
