Einbau
Die Einheit an einem Ort aufstellen, an
dem Strom- und Hydraulikenergie-
Anschlüsse zugänglich sind.
1 Markieren Sie die Mitte von elf
Löchern im Boden des Schmierstoff-
tanks (→ Bild. 1, Seite 7).
2 Bohren Sie elf Löcher mit einem
Durchmesser von 14 mm (
Die Verwendung von
12,7 mm-( Zoll) Schrauben bietet
1 /
2
beim Befestigen des Tanks an der
Ausrüstung eine gewisse Flexibilität.
3 Der Schmiermittelauslass der Pumpe
sollte mit einem Schlauch mit einem
Betriebsdruck von bis zu
241 bar (3 500 psi) am System
angeschlossen werden.
4 Der Schmiermittelauslass der Pumpe
sollte mit einem Schlauch mit einem
Betriebsdruck von bis zu
241 bar (3 500 psi) am System
angeschlossen werden und Mindest
Innendurchmesser von 9 mm (
verwenden.
5 Der Schmiermittel Auslass der Pumpe
sollte mit einem Schlauch oder ein
Rohr mit einem Innendurchmesser von
19 mm (
3 / Zoll).
4
6 Hinweise zum Einstellen des
Pumpendrucks und zur
Durchflussregelung sind in Anleitung
404543 enthalten.
7 Bei Ausstattung mit MSO finden Sie
Informationen zu MSO-Schlauchan-
schlüssen im Handbuch 404758.
WARNUNG

Den Tank während des
Füllens nicht mit zu viel
Druck beaufschlagen.
Füllen Sie mit MSO ausgestattete
Behälter nicht über den unteren
Anschluss. MSO-Anschlüsse
müssen verwendet werden, wenn
MSO im Behälter vorhanden ist.
Bei Nichtbeachten dieses
Hinweises kann es zu schweren
oder tödlichen Verletzungen
kommen.
Funktionstheorie
Tank füllen, modell
434-3370 nur
1 Reinigen Sie den Bereich um den
Füllanschluss.
2 Den Rohrstopfen von der des Tanks
Boden entfernen.
3 Eine geeignete Mengenfüllpumpe am
9 / Zoll).
16
unteren Einlass (1 Zoll NPT) anschließen.
4 Den Tank füllen, bis der
Schmierstoff aus der Hochstand-
Entlüftungsöffnung austritt
5 Die Mengenfüllpumpe abnehmen.
6 Unteren Stopfen ersetzen.
3 / Zoll)
8

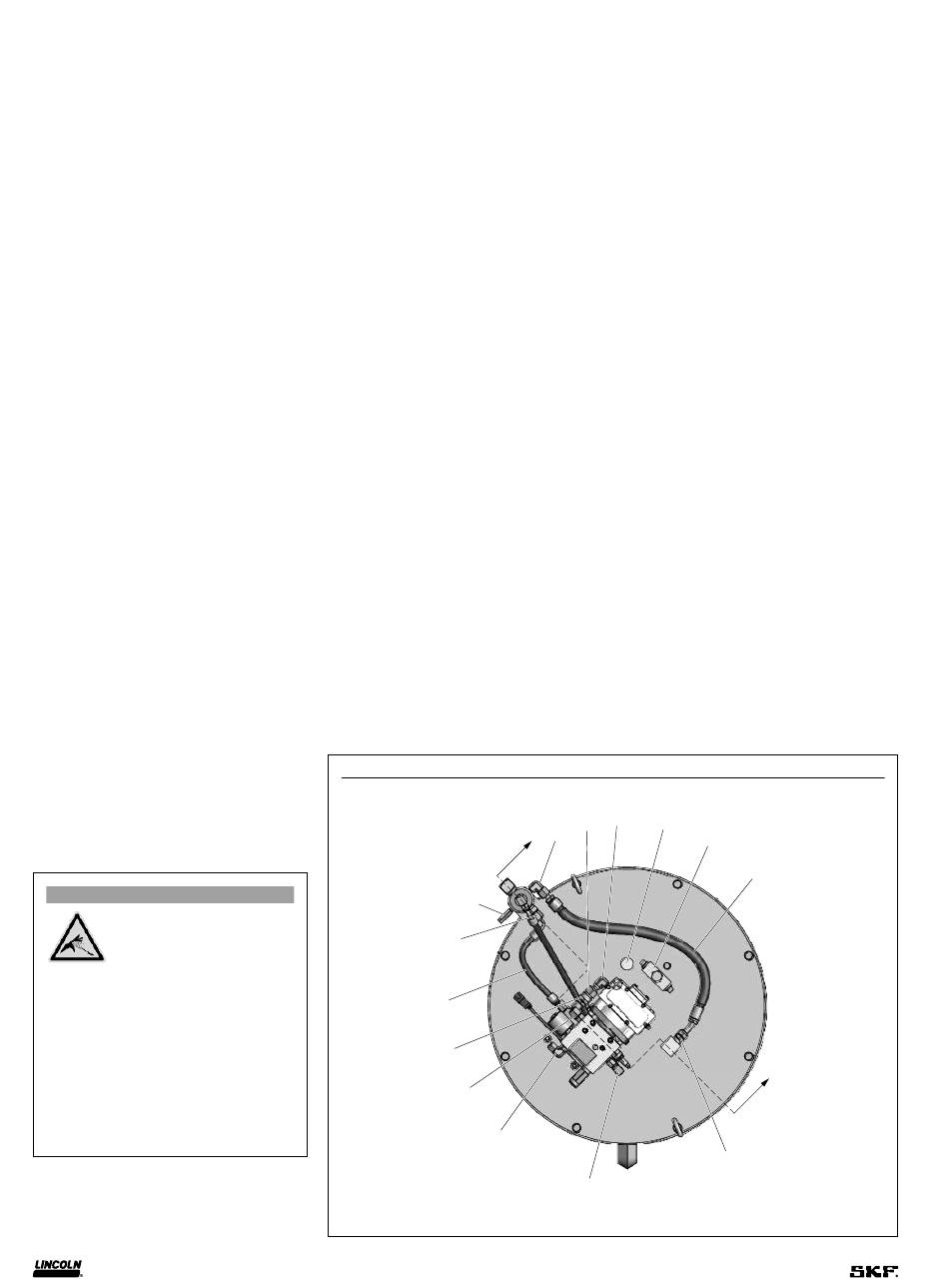

Fassdeckel
Modell 615-2220 abgebildet
1) Position (5) hat auf beiden Pumpenbaugruppen die Teilenummer 277439.
2) Gilt nicht für Modell 434-3370.
6
5
A
4
3
2
1
11
10
9
8
Tank füllen, mit
MSO ausgestattet,
615-2220 nur
1 Stellen Sie sicher, dass das
Überdruckventil geschlossen ist.
2 Schalten Sie die Versorgungspumpe ein.
3 Die Versorgungspumpe blockiert,
wenn die Anzeige das Maximum
erreicht.
4 Versorgungspumpe ausschalten.
5 Öffnen Sie das Überdruckventil, um
den Blockierdruck abzulassen.
Sicherstellen, dass das
Entlastungsventil lange genug offen
ist, um den ge.
6 Schnellkupplung ausschalten.
7 Verschließen Sie die
Schnellkupplungsenden, um eine
Kontamination zu vermeiden.
8 Lassen Sie das Überdruckventil bis
zum nächsten Füllzyklus offen.
Die Gehäuse und Führungs-
baugruppe (90), die Dreharmbaugruppe
(89), das Versorgungsleitungs-
Entlastungsventil, die Folgeplatten-
baugruppe (31) und der Fassdeckel (13)
arbeiten zusammen, um zu verhindern,
dass der Tank während des Nachfüllens
mit Schmierfett überfüllt wird
(→ Bild. IPB 1, Seite 18).
5 1)
7
90
8
A
91 2)
Bild. 2
