Instalación
Coloque la unidad en un lugar
aproximado donde las conexiones
eléctricas e hidráulicas sean
accesibles.
1 Marque las posiciones centrales de
once los agujeros en el fondo del
depósito (→ Fig. 1, página 7).
2 Perfore once agujeros de
14,3 mm ( pulg). El uso de pernos
9 /
16
de 13 mm ( / pulg) ofrecerá cierta
1
2
flexibilidad para fijar el depósito
al equipo.
3 Conecte la salida de lubricante de la
bomba al sistema con una manguera
adecuada diseñada para una presión
de trabajo de 241 bares (3 500 psi).
4 Conecte la salida de lubricante de la
bomba al sistema con una manguera
adecuada diseñada para una presión
de trabajo de 241 bares (3 500 psi)
y un diámetro interior de al menos
9 mm (
3 / pulg).
8
5 Conecte la salida de lubricante de la
bomba al sistema un diámetro interior
de 19 mm ( pulg) para el retorno
3 /
4
hidráulico al tanque.
6 Consulte 404543 para ajustar la
presión y el control de caudal de
la bomba.
7 Si está equipado con MSO, consulte
el manual 404758 para conocer las
conexiones de la manguera MSO.
ADVERTENCIA

No presurice demasiado
el depósito al llenarlo.
No llene el depósito
equipado con MSO desde el puerto
inferior. Se deben utilizar puertos
MSO si hay MSO presente en
el depósito.
De no cumplir con esto se podrían
producir lesiones personales graves
o la muerte.
Operación
Llenado del
depósito, modelo
434-3370 sola
1 Limpie el área alrededor del orificio
de llenado.
2 Retire el tapón del tubo inferior del
costado del depósito.
3 Conecte la bomba de llenado a granel
apropiada a la entrada
inferior (1 pulg NPT).
4 Llene el depósito hasta que aparezca
grasa en el puerto de ventilación de
nivel alto.
5 Quite la bomba de llenado a granel.
6 Reemplace el tapón inferior.

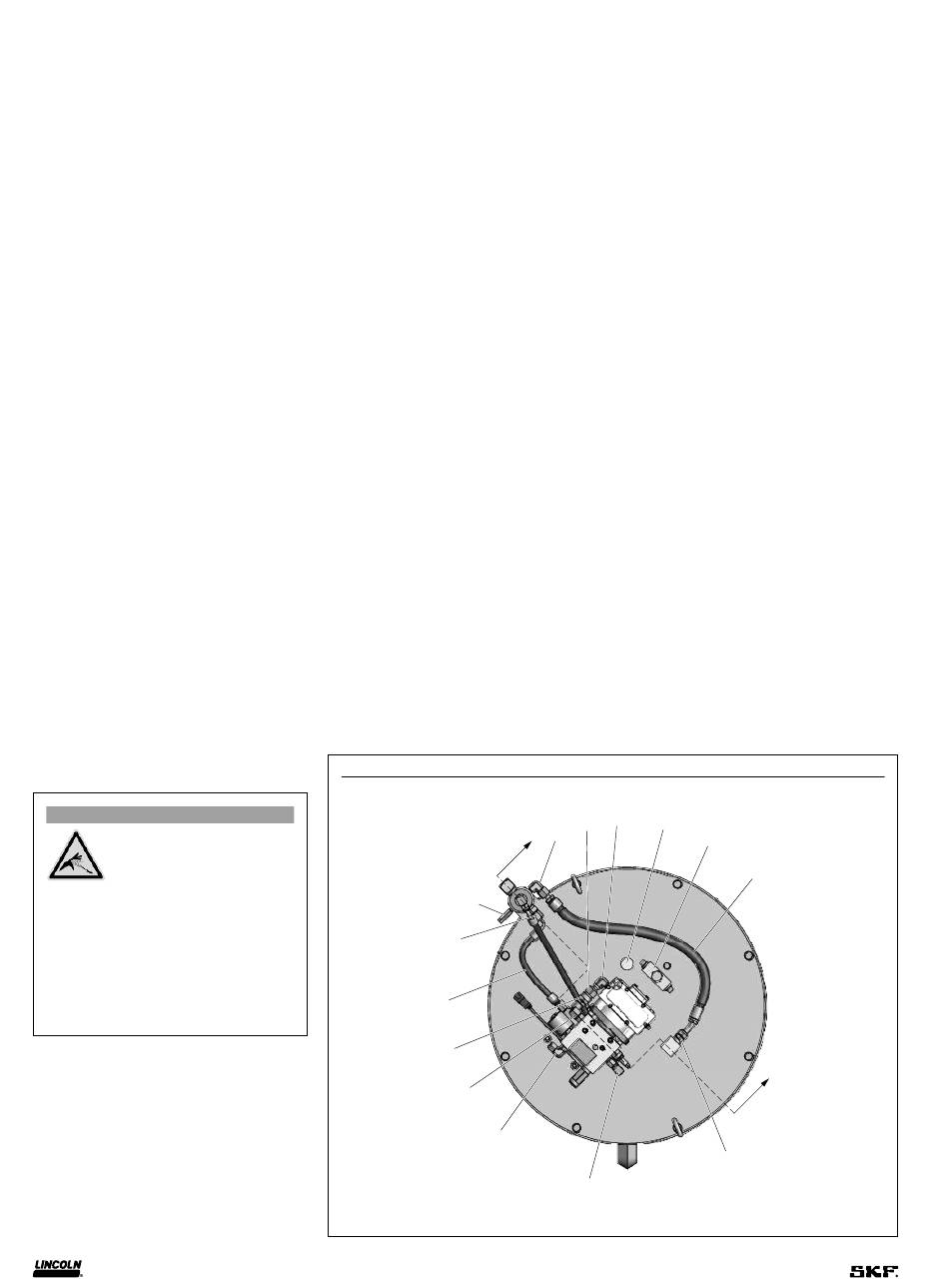

Cubierta del depósito
Modelo 615-2220 Mostrados
4
3
2
1
11
10
1) El artículo (5) es el número de pieza 277439 en ambos conjuntos de bombas.
2) No aplica al modelo 434-3370.
8
Llenado del
depósito, equipada
con cierre
mecánico, modelo
615-2220 sola
1 Verifique que la válvula de alivio
esté cerrada.
2 Abra la bomba de suministro.
3 La bomba de suministro se cala
cuando el manómetro alcanza
el máximo.
4 Cierre la bomba de suministro.
5 Abra la válvula de alivio de presión para
aliviar la presión de calado. Asegúrese
de que esté abierta la válvula de alivio
durante un tiempo suf.
6 Desconecte la desconexión rápida.
7 Tape los extremos de desconexión
rápida para impedir la contaminación.
8 Deje la válvula de alivio abierta hasta
el siguiente ciclo de llenado.
El conjunto de cuerpo y guía (90), el
brazo de pivote (89), la válvula de alivio
de la línea de suministro, el conjunto de
seguidor (31) y la cubierta del
tambor (13) funcionan en combinación
para impedir que la grasa llene
el depósito de forma excesiva
(→ Fig. IPB 1, página 18).
5 1)
6 7
5
90
A
9
Fig. 2
8
A
91 2)
