Folgeplatte
Wenn der Folgeplatten-Schaumstoff
beschädigt zu sein scheint oder die Seiten
vdes Behälters nicht wirkungsvoll abstreift,
ist evtl. Eine Reparatur erforderlich
(→ Bild. 5 und Fig. IPB 1, Seite 18).
1 Die Hydraulikversorgung von der Pumpe
trennen.
2 Die Sechskantschrauben (23) und
Ringbolzen (20) entfernen, mit denen
der Fassdeckel an der Tankbaugruppe
befestigt ist.
3 Die Basispumpen-Baugruppe (16), das
Hydraulik-Entlüftungsventil (24) und
den Fassdeckel (13) aus der
Tankbaugruppe (30) herausheben.

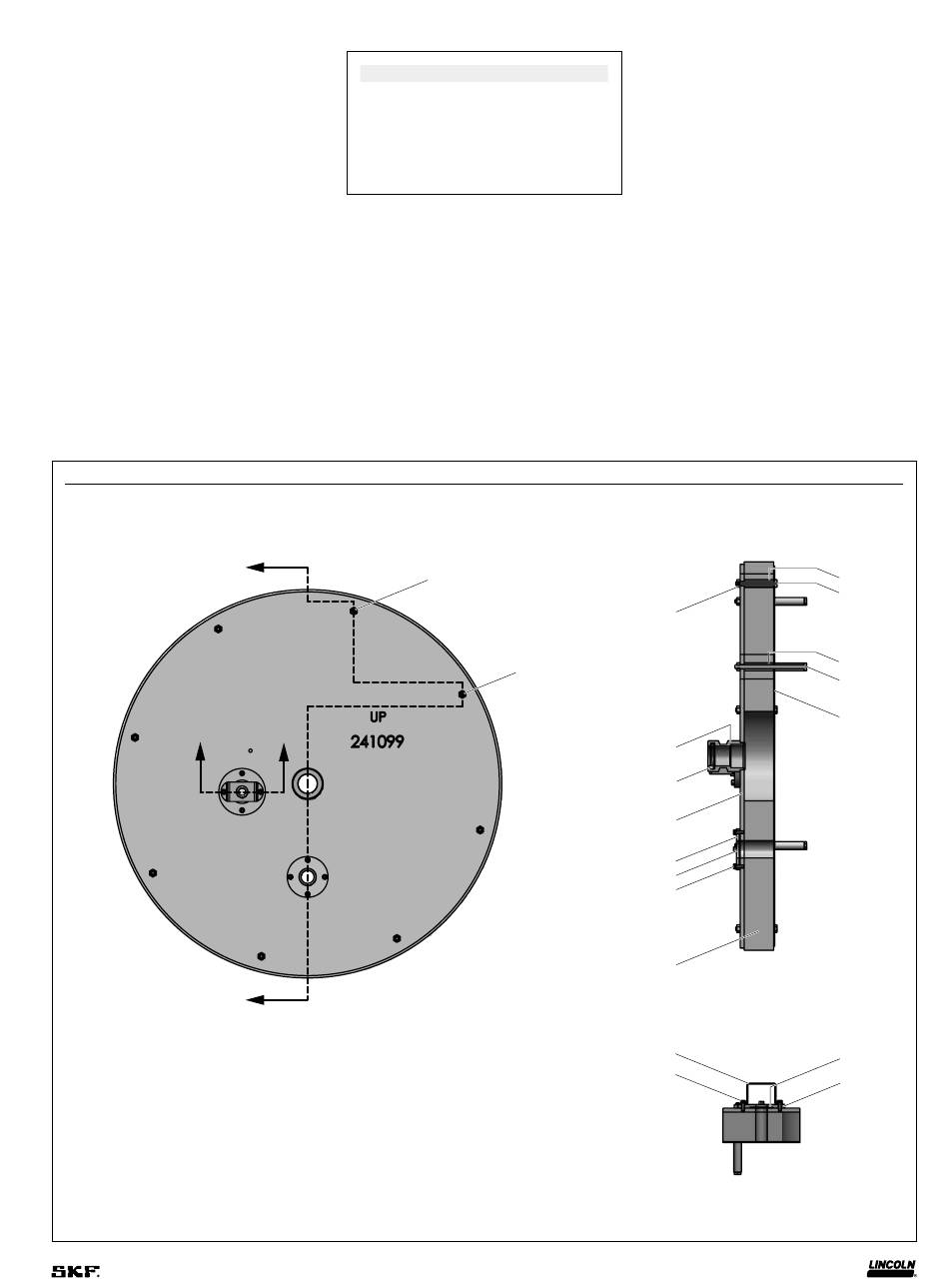

Folgeplattenbaugruppe (31)
Modell 434-3370 abgebildet
A
B
A
Lange und kleine Schrauben abwechselnd auf Folgeplatte platzieren.
1)
HINWEIS
Die Schlauchleitung während des
Ausbaus der Pumpe, des
Entlüftungsventils und des
Fassdeckels nicht verbiegen oder
verdrehen.
4 Die Folgeplattenbaugruppe (31) aus
dem Tank (30) entfernen.
5 Ausgetretenes Schmierfett von der
Folgeplattenbaugruppe (31) abwischen.
6 Die Sicherungsmuttern (66) oben auf
der Folgeplattenbaugruppe (31) lockern
und entfernen.
72 1)
B
7 Folgeplatte (67) und Schaumstoff (65)
entfernen. Durch neuen Schaumstoff
ersetzen.
8 Vor dem Entsorgen des Schaumstoffs
die Abstandshalter (71) innen im
Schaumstoff entfernen und
aufbewahren.
Für den erneuten Zusammenbau das
obige Verfahren in umgekehrter
Reihenfolge ausführen. Dabei ist
sicherzustellen, dass die langen
Sechskantschrauben (73) und die
kleineren Sechskantschrauben (72)
abwechselnd platziert werden.
