Einbau und Installation
Austausch des Anschlusskabels
WARNUNG!
Stromschlaggefahr!
Der Austausch eines Kabels oder Änderungen am Strom­
versorgungssystem dürfen nur von einer zertifizierten
Elektrofachkraft unter Beachtung der folgenden
An weisungen durch geführt werden!
Für nicht qualifizierte Personen besteht die Gefahr
von lebensgefährlichen Stromschlägen!
Das Gerät ist für den Anschluss mit einem drei poligen
Netzkabel vorgesehen.
Folgende Schritte sind beim Austausch des vormontierten
Netzkabels vom Installateur zu beachten:
• Trennen Sie die Stromzufuhr!

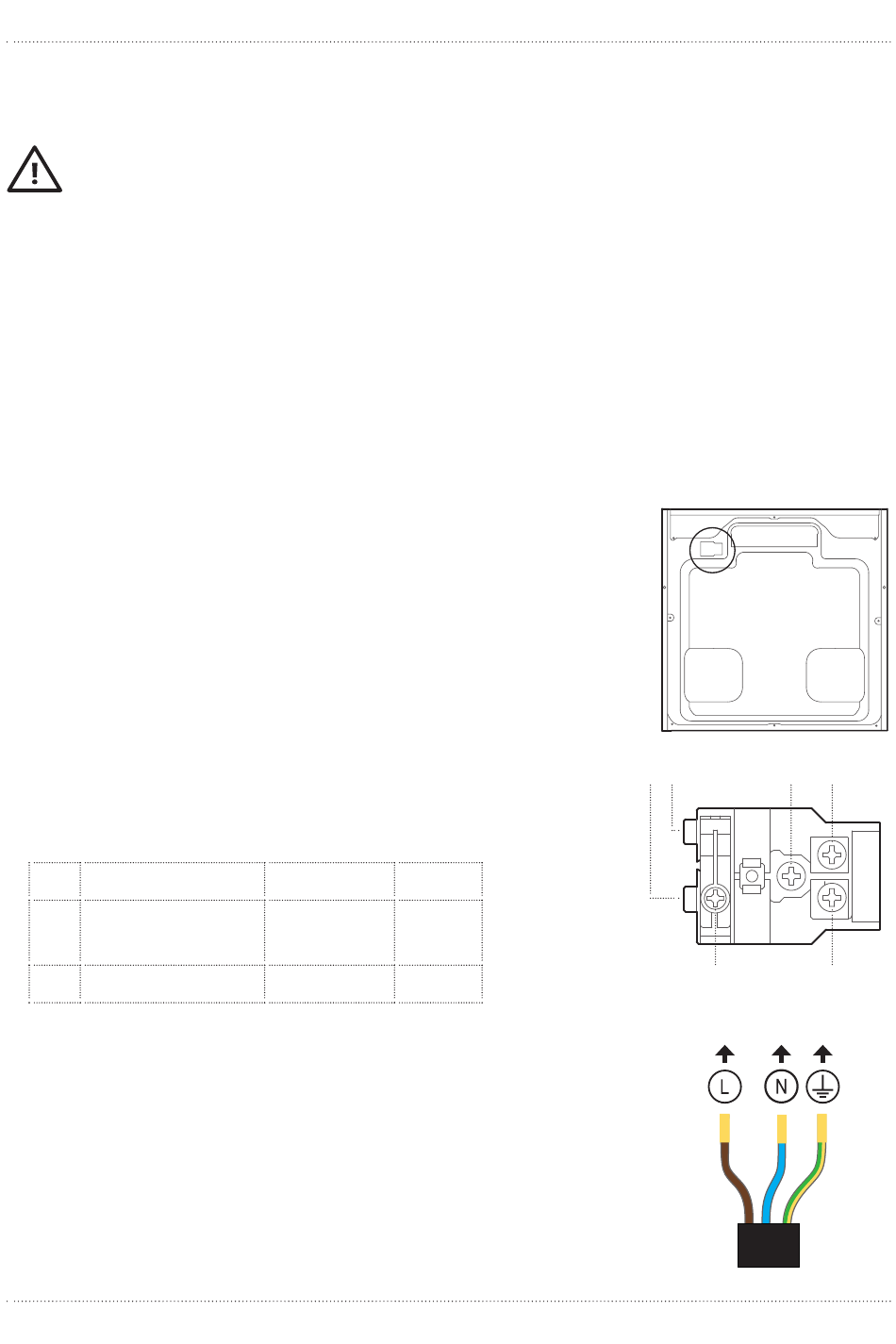

• Verwenden Sie einen kleinen flachen Schrauben-
dreher, um die beiden Verschlüsse 1 und 2
des Klemmkastens auf der Geräte­Rückseite (A)
zu öffnen.
• Entfernen Sie die Schrauben 3, 4, 5 und 6
mit einem Schraubendreher.
• Verbinden Sie das neue Kabel gemäß
der Anschluss­Skizze und der folgenden Tabelle
mit Hilfe der Schrauben 3, 4, und 5
mit dem Klemmkasten:
PE Erdung
L stromführend /
leitend
N neutral
• Fixieren Sie den Klemmkastendeckel,
indem Sie die Schraube 6 festziehen.
70
gelb­grün auf 3
braun auf 4
blau auf 5
A
1 2 3
6
4 5
4
5
3
