Ahora, manos a la obra. Listo para terminar!
Ahora que ha planeado cada detalle de la instalación, es hora de ponerse manos a la obra. Antes
de empezar, puede ser bueno usar su viejo cortacésped por última vez para facilitar la instalación.

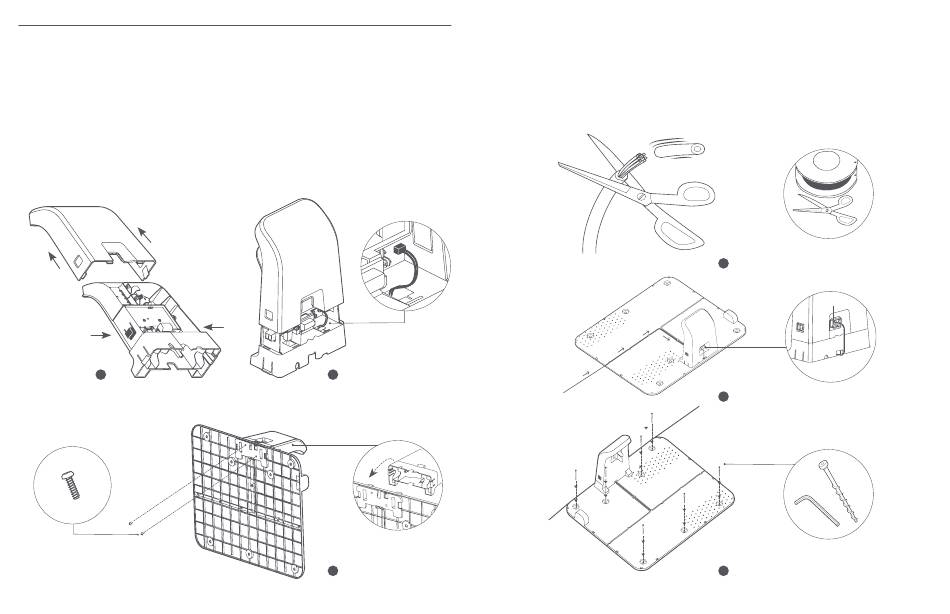

Instale la estación de carga en la ubicación seleccionada
• Presione los botones a ambos lados de la cubierta asidero de la estación de carga y levante la
cubierta asidero para quitarla, como se muestra en la Fig 1.
• Pase el cable de señal a través del orificio de la derecha. A continuación, conecte el cable de
señal en el terminal correspondiente del circuito impreso, como se muestra en la Fig 2.
• Inserte el asidero en la placa de la estación de carga. Después, asegure el asidero de la estación
de carga a la placa de la estación de carga usando dos tornillos Phillips, con un destornillador,
como se muestra en la Fig 3.
1
Conecte un extremo de cable delimitador a la estación de carga
• Pele el extremo del cable usando unas tijeras, como se muestra en la Fig 1.
• Abra el plástico. A continuación, pase el cable delimitador por la parte inferior del asidero.
• Presione la pinza negra izquierda. Inserte el extremo del cable delimitador en el orificio encima
• Pase el cable delimitador a través de la guía de la placa. A continuación, asegure el cable
• Asegure la estación de carga al suelo usando los tornillos y la llave de ajuste suministrados,
2
3
85
de la pinza, como se muestra en la Fig 2.
delimitador en la ranura.
como se muestra en la Fig 3.
1
NEGRO
2
3
