Maintenant, retroussez vos manches ! Une fois terminé, c'est terminé !
Maintenant que vous avez minutieusement préparé l'installation, vous êtes prêt à passer à l'action.
Avant de commencer, vous pourriez utiliser votre ancienne tondeuse pour la dernière fois afin de
nettoyer votre pelouse et de faciliter l'installation.

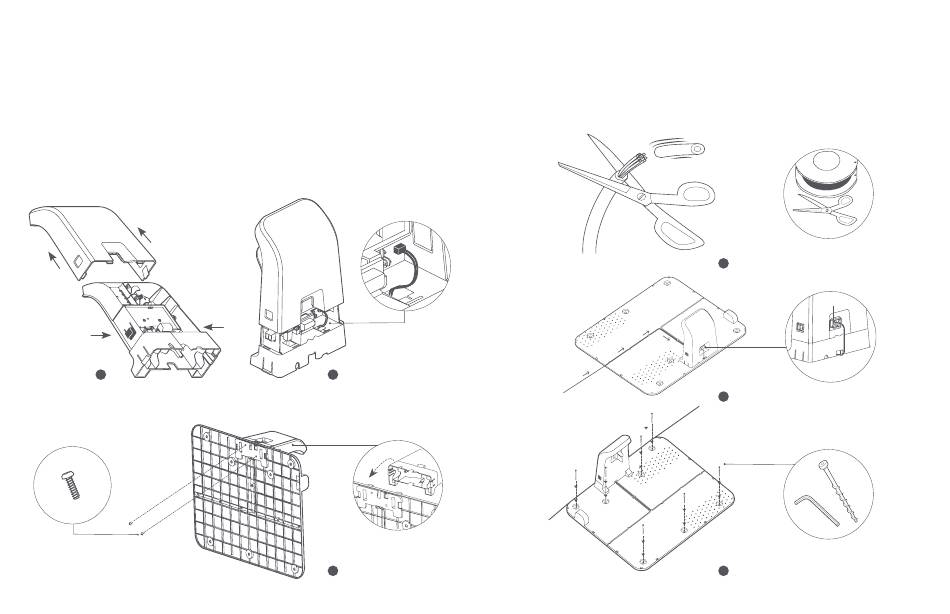

Installation de la station de recharge à l'emplacement choisi
• Appuyez sur les boutons situés de part et d'autre du couvercle de la poignée de la station de
recharge et retirez le couvercle de la poignée, comme illustré à la figure 1.
• Faites passer le fil de signal par le trou de droite. Insérez ensuite le fil de signal dans la borne
correspondante de la carte de circuit imprimé, comme illustré à la figure 2.
• Insérez la poignée dans la plaque de la station de recharge. Fixez ensuite la poignée de la
station de recharge à la plaque de la station de recharge au moyen de deux vis cruciformes et
en utilisant un tournevis, comme illustré à la figure 3.
1
Connexion d'une extrémité du câble périphérique à la station de recharge
• Dénudez l'extrémité du câble à l'aide d'une paire de ciseaux, comme illustré à la figure 1.
• Ouvrez la protection en plastique. Enfilez ensuite le câble périphérique dans la partie inférieure
• Appuyez sur le serre-câble noir de gauche. Insérez l'extrémité du câble périphérique dans le trou
• Faites passer le câble périphérique dans le guide de la plaque. Fixez ensuite le câble
• Fixez la station de recharge au sol à l'aide des vis fournies, en utilisant une clé, comme illustré à
2
3
45
de la poignée.
situé au-dessus du serre-câble, comme illustré à la figure 2.
périphérique dans la fente.
la figure 3.
1
NOIR
2
3
