Krempeln Sie jetzt die Ärmel hoch. Was erledigt ist, ist erledigt!
Jetzt, da Sie die Installation bis ins kleinste Detail geplant haben, können Sie in Aktion treten.
Bevor Sie beginnen, sollten Sie vielleicht ein letztes Mal Ihren alten Rasenmäher benutzen, um
Ihren Rasen zu mähen und die Installation zu erleichtern.

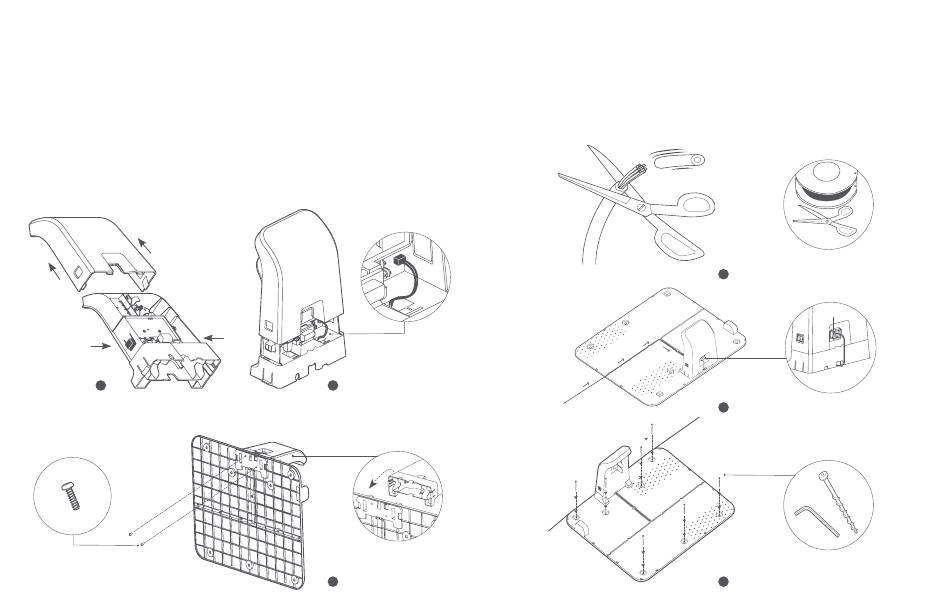

Ladestation am gewählten Standort installieren
• Drücken Sie die Nasen auf beiden Seiten der Schutzkappe der Ladestation und nehmen Sie die
Schutzkappe nach oben ab, wie in Abb. 1 dargestellt.
• Führen Sie das Signalkabel durch die Aussparung auf der rechten Seite. Schließen Sie dann das
Signalkabel am entsprechenden Anschluss auf der Platine an, wie in Abb. 2 dargestellt.
• Setzen Sie den Ladepunkt mit der Schutzkappe in die Grundplatte der Ladestation ein.
Schrauben Sie dann den Ladepunkt der Ladestation mit zwei Kreuzschlitzschrauben an der
Grundplatte an, wie in Abb. 3 dargestellt.
1
Ein Ende des Begrenzungskabels an der Ladestation anschließen
• Isolieren Sie das Ende des Kabels mit einer Schere ab, wie in Abb. 1 dargestellt.
• Öffnen Sie die Kunststoffkappe. Führen Sie das Begrenzungskabel durch die Unterseite des
• Drücken Sie die schwarze linke Klemme. Setzen Sie das Ende des Begrenzungskabels in die
• Führen Sie das Begrenzungskabel durch die Führung der Grundplatte. Befestigen Sie dann das
• Befestigen Sie die Ladestation mit den mitgelieferten Schrauben am Boden, wie in Abb. 3
2
3
25
Ladepunkts.
Öffnung oberhalb der Klemme ein, wie in Abb. 2 dargestellt.
Begrenzungskabel in der Kerbe.
dargestellt.
1
SCHWARZ
2
3
