E adesso rimboccati le maniche. Finalmente ci siamo!
Ora che hai pianificato l'installazione in ogni minimo dettaglio, sei pronto per entrare in azione.
Prima di iniziare, potrebbe essere una buona idea usare il tuo vecchio rasaerba un'ultima volta per
dare una bella ripulita al prato: così l'installazione sarà più semplice.
Installa la stazione di ricarica nel luogo che hai scelto

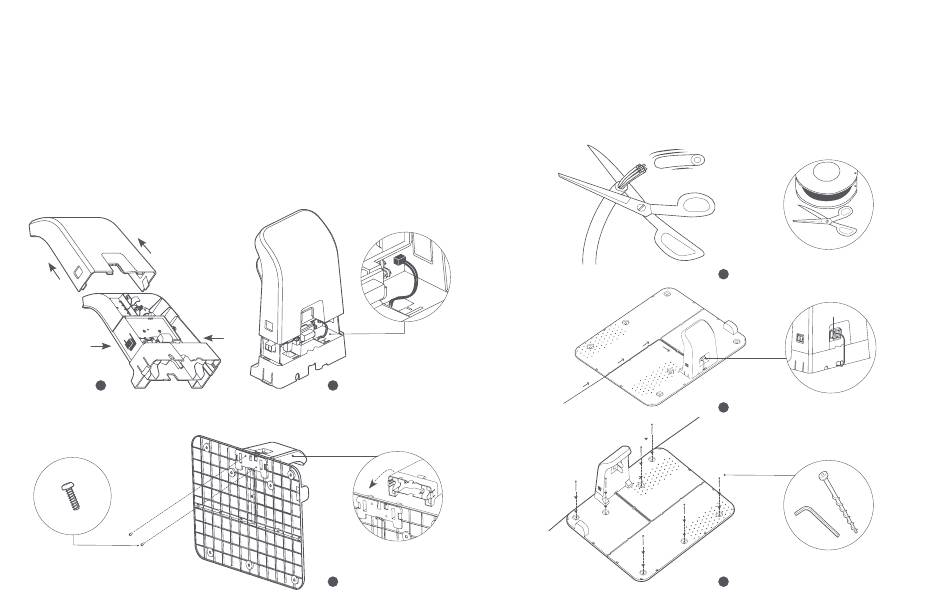

• Premi i pulsanti su entrambi i lati del coperchio della maniglia della stazione di ricarica e rimuovi
quest'ultimo tirandolo verso l'alto, come mostrato nella figura 1.
• Fai passare il filo del segnale attraverso il foro sulla destra, quindi inseriscilo nel terminale
corrispondente sul circuito stampato, come mostrato nella figura 2.
• Inserisci la maniglia nella piastra della stazione di ricarica. A questo punto, usando un cacciavite
fissa la maniglia della stazione di ricarica alla piastra della stazione di ricarica con due viti a
croce, come mostrato nella figura 3.
1
Collega un'estremità del filo perimetrale alla stazione di ricarica
• Spella l'estremità del filo con un paio di forbici, come mostrato nella figura 1.
• Apri la plastica. Fai passare il filo perimetrale attraverso la parte inferiore della maniglia.
• Premi il morsetto nero a sinistra. Inserisci l'estremità del filo perimetrale nel foro sopra il
• Fai passare il filo perimetrale attraverso la guida della piastra e assicuralo all'interno della
• Fissa la stazione di ricarica al terreno utilizzando le viti e la chiave a brugola in dotazione, come
2
3
65
morsetto, come mostrato nella figura 2.
scanalatura.
mostrato nella figura 3.
1
NERO
2
3
