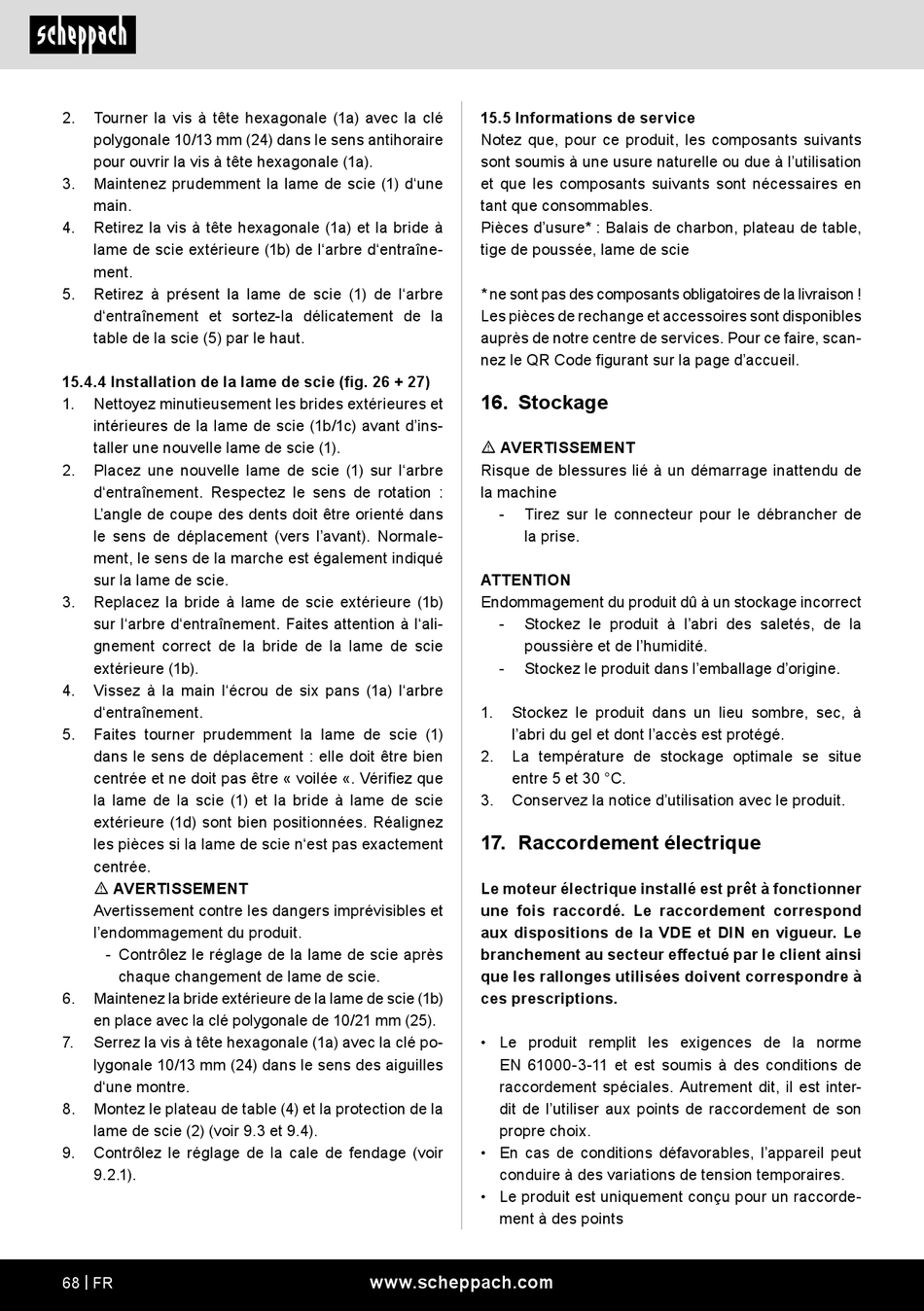

2.
Tourner la vis à tête hexagonale (1a) avec la clé
polygonale 10/13 mm (24) dans le sens antihoraire
pour ouvrir la vis à tête hexagonale (1a).
3.
Maintenez prudemment la lame de scie (1) d'une
main.
4.
Retirez la vis à tête hexagonale (1a) et la bride à
lame de scie extérieure (1b) de l'arbre d'entraîne-
ment.
5.
Retirez à présent la lame de scie (1) de l'arbre
d'entraînement et sortez-la délicatement de la
table de la scie (5) par le haut.
15.4.4 Installation de la lame de scie (fig. 26 + 27)
1.
Nettoyez minutieusement les brides extérieures et
intérieures de la lame de scie (1b/1c) avant d'ins-
taller une nouvelle lame de scie (1).
2.
Placez une nouvelle lame de scie (1) sur l'arbre
d'entraînement. Respectez le sens de rotation :
L'angle de coupe des dents doit être orienté dans
le sens de déplacement (vers l'avant). Normale-
ment, le sens de la marche est également indiqué
sur la lame de scie.
3.
Replacez la bride à lame de scie extérieure (1b)
sur l'arbre d'entraînement. Faites attention à l'ali-
gnement correct de la bride de la lame de scie
extérieure (1b).
4.
Vissez à la main l'écrou de six pans (1a) l'arbre
d'entraînement.
5.
Faites tourner prudemment la lame de scie (1)
dans le sens de déplacement : elle doit être bien
centrée et ne doit pas être « voilée «. Vérifiez que
la lame de la scie (1) et la bride à lame de scie
extérieure (1d) sont bien positionnées. Réalignez
les pièces si la lame de scie n'est pas exactement
centrée.
m AVERTISSEMENT
Avertissement contre les dangers imprévisibles et
l'endommagement du produit.
- Contrôlez le réglage de la lame de scie après
chaque changement de lame de scie.
6.
Maintenez la bride extérieure de la lame de scie (1b)
en place avec la clé polygonale de 10/21 mm (25).
7.
Serrez la vis à tête hexagonale (1a) avec la clé po-
lygonale 10/13 mm (24) dans le sens des aiguilles
d'une montre.
8.
Montez le plateau de table (4) et la protection de la
lame de scie (2) (voir 9.3 et 9.4).
9.
Contrôlez le réglage de la cale de fendage (voir
9.2.1).
68 | FR
15.5 Informations de service
Notez que, pour ce produit, les composants suivants
sont soumis à une usure naturelle ou due à l'utilisation
et que les composants suivants sont nécessaires en
tant que consommables.
Pièces d'usure* : Balais de charbon, plateau de table,
tige de poussée, lame de scie
* ne sont pas des composants obligatoires de la livraison !
Les pièces de rechange et accessoires sont disponibles
auprès de notre centre de services. Pour ce faire, scan-
nez le QR Code figurant sur la page d'accueil.
16. Stockage
m AVERTISSEMENT
Risque de blessures lié à un démarrage inattendu de
la machine
-
Tirez sur le connecteur pour le débrancher de
la prise.
ATTENTION
Endommagement du produit dû à un stockage incorrect
-
Stockez le produit à l'abri des saletés, de la
poussière et de l'humidité.
-
Stockez le produit dans l'emballage d'origine.
1.
Stockez le produit dans un lieu sombre, sec, à
l'abri du gel et dont l'accès est protégé.
2.
La température de stockage optimale se situe
entre 5 et 30 °C.
3.
Conservez la notice d'utilisation avec le produit.
17. Raccordement électrique
Le moteur électrique installé est prêt à fonctionner
une fois raccordé. Le raccordement correspond
aux dispositions de la VDE et DIN en vigueur. Le
branchement au secteur effectué par le client ainsi
que les rallonges utilisées doivent correspondre à
ces prescriptions.
• Le produit remplit les exigences de la norme
EN 61000-3-11 et est soumis à des conditions de
raccordement spéciales. Autrement dit, il est inter-
dit de l'utiliser aux points de raccordement de son
propre choix.
• En cas de conditions défavorables, l'appareil peut
conduire à des variations de tension temporaires.
• Le produit est uniquement conçu pour un raccorde-
ment à des points
